Apakah perbezaan antara substesen bermuatan dan substesen penggerak?

Pengubah Tegangan Jenis Kotak (Substasiun Kotak)

Definisi:
Pengubah tegangan jenis kotak, juga dikenal sebagai substasiun prarakit atau substasiun pra-terpasang, adalah unit distribusi tenaga listrik yang padat dan dirakit di pabrik yang mengintegrasikan peralatan pemutus tegangan tinggi, transformator distribusi, dan peralatan distribusi tegangan rendah menurut skema kabel tertentu. Ini menggabungkan fungsi seperti penurunan tegangan dan distribusi daya tegangan rendah ke dalam satu unit yang ditempatkan dalam enklosur baja yang sepenuhnya tertutup, dapat dipindahkan, tahan lembab, tahan karat, tahan debu, tahan tikus, tahan api, tahan pencurian, dan isolasi termal. Ini sangat cocok untuk konstruksi dan peningkatan jaringan listrik perkotaan, mewakili jenis substasiun kecil baru yang muncul setelah substasiun tradisional yang dibangun secara sipil. Secara umum, ia menurunkan tegangan tinggi menjadi tegangan rendah—misalnya, mengonversi 10 kV menjadi 380 V untuk penggunaan industri atau rumah tangga.

Pengubah tegangan jenis kotak digunakan secara luas di tambang, pabrik industri, ladang minyak dan gas, dan stasiun angin, menggantikan ruang distribusi sipil atau substasiun tradisional dan berfungsi sebagai perangkat transformator dan distribusi terintegrasi baru.

Pengubah tegangan jenis kotak (biasanya disebut "sub kotak" atau "substasiun kotak") pada umumnya terdiri dari tiga kompartemen: ruang tegangan tinggi, ruang transformator, dan ruang tegangan rendah. Ini adalah perangkat transformator dan distribusi yang relatif sederhana. Pemilihan transformator mengikuti pedoman teknik umum, dengan kapasitas tipikal tidak melebihi 1.250 kVA.

Substasiun kotak sementara merujuk pada unit yang dipasang untuk penggunaan jangka pendek—seperti transformator sementara di area konstruksi—yang akan dilepas setelah proyek selesai dan tidak dimaksudkan untuk instalasi permanen.

Fungsi:
Pengubah tegangan jenis kotak digunakan di bangunan bertingkat, vila mewah, plaza, taman, komunitas perumahan, pabrik kecil hingga menengah, tambang, ladang minyak, dan aplikasi tenaga listrik sementara, berfungsi untuk menerima dan mendistribusikan energi listrik dalam sistem distribusi.

Lokasi:
Pertama, mereka sebagian besar dikerahkan di lingkungan perumahan perkotaan dan sepanjang jalan. Selama periode permintaan listrik puncak ketika kapasitas tambahan atau dukungan tegangan diperlukan, pengubah tegangan jenis kotak digunakan.
Kedua, mereka digunakan secara luas untuk pasokan listrik sementara—seperti di area konstruksi di mana bangunan yang ada memerlukan peningkatan sistem listrik. Mereka juga sering digunakan dalam operasi lapangan, termasuk area konstruksi, pelabuhan, bandara, dan lokasi serupa.

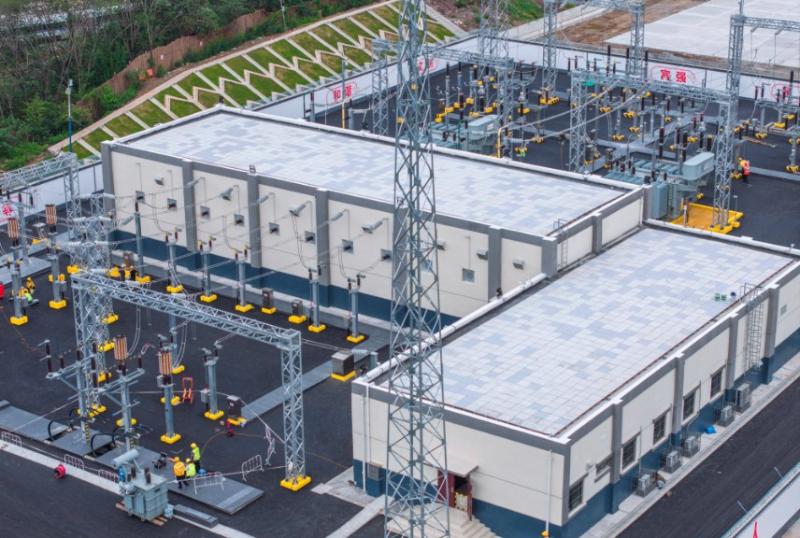

Substasiun Traaksi

Definisi:
Substasiun traaksi mengonversi arus tiga fasa 110 kV (atau 220 kV) tegangan tinggi AC dari jaringan regional menjadi dua output AC tunggal fasa 27.5 kV, yang kemudian mensuplai garis kontak overhead (dengan rating 27.5 kV) pada jalur naik dan turun kereta api. Setiap sisi garis kontak disebut "lengan pemberi makan." Dua lengan ini beroperasi pada fase tegangan yang berbeda dan biasanya dipisahkan oleh insulator pemutus fase. Antara substasiun traaksi yang berdekatan, tegangan garis kontak biasanya sefase; selain insulator pemutus fase, pos pemisahan (atau bilik beralih) dipasang antara mereka. Melalui pemutus sirkuit atau sakelar pemutus di pos pemisahan, mode pasokan daya bilateral (atau unilateral) dapat diimplementasikan.

Substasiun traaksi menerima tenaga listrik dari sistem tenaga regional dan mengubahnya menjadi bentuk yang sesuai untuk traksi kereta api listrik berdasarkan persyaratan arus dan tegangan tertentu. Tenaga listrik yang dikonversi kemudian disalurkan ke kawat kontak overhead di atas jalur kereta api untuk mensuplai lokomotif listrik, atau ke sistem metro bawah tanah atau tram kota untuk memberdayakan kereta bawah tanah atau trem.

Sepanjang jalur kereta api yang dialiri listrik, beberapa substasiun traaksi dipasang, biasanya berjarak sekitar 40–50 kilometer. Di jalur kereta api jarak jauh yang dialiri listrik, substasiun traaksi tambahan atau "pengisi" atau "intermediet" dipasang sekitar setiap 200–250 kilometer untuk membagi garis transmisi tegangan tinggi dan membatasi zona dampak gangguan. Substasiun intermediet ini tidak hanya melakukan fungsi transformasi standar tetapi juga mendistribusikan tenaga listrik tegangan tinggi masuk melalui busbar dan feeder mereka ke substasiun intermediet lainnya di hilir.
