ஒரு விசைவெடிக்கை என்ன?

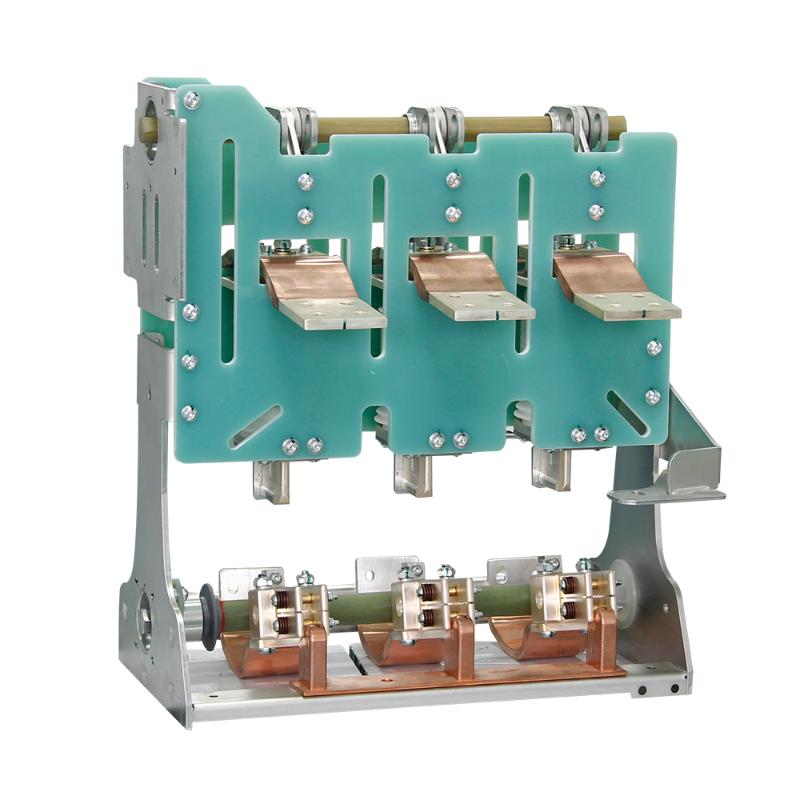

எலெக்டிரிகல் அலைவு சாதனம் என்றால் என்ன?

அலைவு சாதனத்தின் வரையறை

எலெக்டிரிகல் அமைப்புகளில் அலைவு சாதனம் என்பது ஒரு பகுதியை சேமியாக நிறுத்துவதற்காக மின்சுற்றின் ஒரு பகுதியை வேறுபடுத்தும் தொழிலாளர் நிகழ்த்தும் செயல்பாட்டு பொறியாகும்.

சுற்று உறிஞ்சு சாதனம் சுற்றை உறிஞ்சும், ஆனால் அதன் திறந்த தொடர்புகள் வெளியில் காணமுடியாது. எனவே, சுற்று உறிஞ்சு சாதனத்தை நீக்கி மின்சுற்றைத் தொடுவது பாதுகாப்பற்றது. பெரிய பாதுகாப்புக்காக, சுற்று திறந்திருப்பதை வெளிப்படையாக உறுதிசெய்ய வேண்டும். அலைவு சாதனம் என்பது ஒரு பகுதியை சேமியாக நிறுத்துவதற்காக மின்சுற்றின் ஒரு பகுதியை வேறுபடுத்தும் தொழிலாளர் நிகழ்த்தும் செயல்பாட்டு பொறியாகும். அலைவு சாதனம் என்பது ஒரு பகுதியை வேறுபடுத்தும் தொழிலாளர் நிகழ்த்தும் செயல்பாட்டு பொறியாக வரையறுக்கப்படுகிறது. அலைவு சாதனங்கள் ஒரு சுற்று உறிஞ்சு சாதனத்தின் இரு முனைகளிலும் வைக்கப்படுகின்றன, இதனால் பாதுகாப்பாக சேர்க்கல் அல்லது மாற்றல் செய்ய முடியும்.

நோக்கம்

அலைவு சாதனத்தின் முக்கிய நோக்கம் சுற்றின் ஒரு பகுதியை வேறுபடுத்தி பாதுகாப்பு உறுதிசெய்யுதல்; இது செவ்வே செயல்படுத்தப்படக் கூடாது.

வகைகள்

அமைப்பு தேவைகளின் போதும் வேறு வகையான அலைவு சாதனங்கள் கிடைக்கின்றன, எடுத்துக்காட்டாக:

• இரு உடைவு அலைவு சாதனம்

• ஒரு உடைவு அலைவு சாதனம்

• பாண்டோகிராஃப் வகை அலைவு சாதனம்.

மின்சுற்று அமைப்பின் நிலையைப் பொறுத்து, அலைவு சாதனங்கள் கீழ்க்கண்டவாறு வகைப்படுத்தப்படுகின்றன:

• பஸ் பக்க அலைவு சாதனம் – அலைவு சாதனம் நேரடியாக முக்கிய பஸ் உடன் இணைக்கப்பட்டுள்ளது

• லைன் பக்க அலைவு சாதனம் – அலைவு சாதனம் ஏதேனும் ஒரு பீடரின் லைன் பக்கத்தில் அமைந்துள்ளது

• மாற்று பஸ் பக்க அலைவு சாதனம் – அலைவு சாதனம் நேரடியாக மாற்று பஸ் உடன் இணைக்கப்பட்டுள்ளது.

இரு உடைவு அலைவு சாதனங்களின் கட்டமைப்பு அம்சங்கள்

இரு உடைவு அலைவு சாதனங்களின் கட்டமைப்பு அம்சங்களை பற்றி பேசுவோம். இவை மூன்று தொடர்வண்ணங்களை கொண்ட போஸ்ட் இன்சுலேடர்களை கொண்டுள்ளன, படத்தில் காட்டப்பட்டுள்ளது. மத்திய போஸ்ட் இன்சுலேடர் ஒரு உருளை அல்லது தட்டையான ஆண் தொடர்புவை கொண்டுள்ளது, இது மத்திய போஸ்ட் இன்சுலேடரின் உருள்வதன் மூலம் கிடைமட்டமாக உருளலாம். இந்த உருளும் தொடர்புவை அல்லது நகர்வு தொடர்புவை என்றும் அழைக்கிறார்கள்.

பெண் தொடர்புகள் மத்திய போஸ்ட் இன்சுலேடரின் இரு பக்கங்களில் அமைந்த மற்ற போஸ்ட் இன்சுலேடர்களின் மேலே நிலையாக உள்ளன. பெண் தொடர்புகள் பொதுவாக ஸ்பிரிங்-லோட்டட் அம்சங்களை கொண்டுள்ளன. ஆண் தொடர்பின் உருளும் நகர்வு அதை பெண் தொடர்புகளுடன் இணைக்கிறது, இதனால் அலைவு சாதனம் மூடப்படுகிறது. ஆண் தொடர்பின் எதிர் திசையில் உருளுதல் அதை பெண் தொடர்புகளிலிருந்து விலக்கிவிடுகிறது, இதனால் அலைவு சாதனம் திறந்து விடுகிறது.

மத்திய போஸ்ட் இன்சுலேடரின் உருளும் நகர்வு போஸ்ட் இன்சுலேடரின் அடியில் உள்ள அலைவு திரை மெகானிசம் மூலம் செய்யப்படுகிறது, இது அலைவு சாதனத்தின் நிகழ்த்தும் திரை (கையால் நிகழ்த்தும் வகையில்) அல்லது மோட்டார் (மோட்டாரால் நிகழ்த்தும் வகையில்) மூலம் ஒரு செயல்பாட்டு கோட்டின் மூலம் இணைக்கப்பட்டுள்ளது.

ஒரு உடைவு அலைவு சாதனங்களின் கட்டமைப்பு அம்சங்கள்

தொடர்பு ஆயம் இரண்டு பகுதிகளாக வகைப்படுத்தப்படுகிறது, ஒன்று ஆண் தொடர்பை கொண்டுள்ளது மற்றொன்று பெண் தொடர்பை கொண்டுள்ளது. தொடர்பு ஆயம் அதில் அமைந்த போஸ்ட் இன்சுலேடரின் உருளும் நகர்வின் காரணமாக நகரும். இரு போஸ்ட் இன்சுலேடர்களை எதிர் திசையில் உருள்வதன் மூலம் தொடர்பு ஆயம் மூடப்படுகிறது, இதனால் அலைவு சாதனம் மூடப்படுகிறது. எதிர் திசையில் உருளுதல் தொடர்பு ஆயத்தை திறந்து விடுகிறது, இதனால் அலைவு சாதனம் திறந்து விடுகிறது. இந்த வகையான அலைவு சாதனம் பொதுவாக மோட்டாரால் நிகழ்த்தப்படுகிறது, ஆனால் போராட்ட நிலையில் கையால் நிகழ்த்தும் மெகானிசமும் உள்ளது.

நிலையில் அலைவு சாதனம்

நிலையில் அலைவு சாதனங்கள் லைன் பக்க அலைவு சாதனத்தின் அடியில் அமைந்துள்ளன. நிலையில் அலைவு சாதனங்கள் பொதுவாக நிலையாக உடைகின்றன. நிலையில் அலைவு ஆயம் (நிலையில் அலைவு சாதனத்தின் தொடர்பு ஆயம்) பொதுவாக நிலையில் அலைவு சாதனத்தின் வெளியே இணைக்கப்பட்ட போஸ்ட் இன்சுலேடர் தொடர்பு வெளியில் நிலையாக உள்ளன. நிலையில் அலைவு ஆயங்கள் முக்கிய அலைவு சாதனத்தின் நகர்வு தொடர்புகளுடன் இணைக்கப்பட்டுள்ளன, இதனால் முக்கிய தொடர்புகள் திறந்திருக்கும்போது மட்டுமே நிலையில் அலைவு ஆயங்கள் மூடப்படும். இதேபோல், முக்கிய அலைவு சாதனத்தின் தொடர்புகள் நிலையில் அலைவு ஆயங்கள் திறந்திருக்கும்போது மட்டுமே மூடப்படும்.

மின்சுற்று அலைவு சாதனத்தின் செயல்பாடு

அலைவு சாதனங்களில் விஷம் நோக்கி வெளியே விடுவதற்கான தொழிலாளர் நிகழ்த்தும் செயல்பாடுகள் இல்லை, எனவே அவை சுற்றின் மூலம் மின்சாரம் நடக்கும்போது நிகழ்த்தப்படக் கூடாது. அலைவு சாதனம் ஒரு செவ்வே சுற்றை உறிஞ்சாது அல்லது மூடாது, இதனால் விஷம் வெளியே விடும். எனவே, அலைவு சாதனங்கள் சுற்று உறிஞ்சு சாதனத்திற்குப் பின்னர் திறக்கப்படவோ அல்லது சுற்று உறிஞ்சு சாதனத்திற்கு முன்னர் மூடப்படவோ வேண்டும். அலைவு சாதனம் கையால் இடம்பெறும் இடத்திலும், மோட்டாரால் இடம்பெறும் இடத்திலும் நிகழ்த்தப்படலாம். மோட்டாரால் நிகழ்த்தும் வகை கையால் நிகழ்த்தும் வகையை விட அதிக செலவு செய்யும்; எனவே, அலைவு சாதனத்தை தேர்ந்தெடுக்கும்போது கையால் அல்லது மோட்டாரால் நிகழ்த்தும் வகை எது பொருத்தமானது என்பதை முடிவு செய்ய வேண்டும். 145 KV வரை மின்சுற்று அமைப்புகளுக்கு கையால் நிகழ்த்தும் அலைவு சாதனங்கள் பயன்படுத்தப்படுகின்றன, 245 KV அல்லது 420 KV அதிகமான மின்சுற்று அமைப்புகளுக்கு மோட்டாரால் நிகழ்த்தும் அலைவு சாதனங்கள் பயன்படுத்தப்படுகின்றன.
