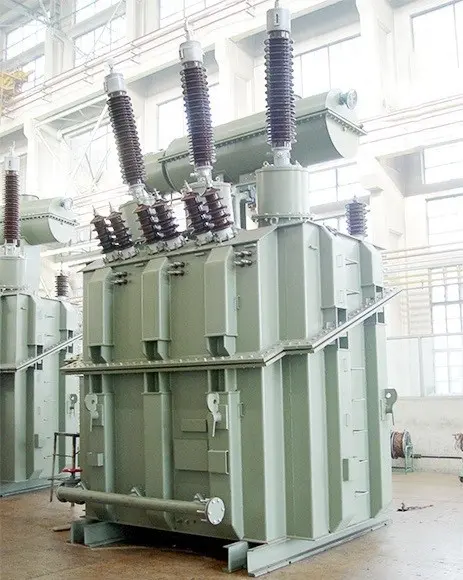

Submersita arkfurnactransformilo (distribuotransformilo)

Priskribo:

Por la plimulto de fandaj produktoj, la kostoj estas energikonsumo. Tial, la konsumado de ore-furnacaj transformiloj estas ĉiam pli valorata de la fanda industrio kaj transformilfabaŭtantoj. Jen resumo kaj dezajnintenco de nova tipo de elektraj furnacaj transformiloj.

Uzantaj atendoj pri submergitaj arktransformiloj:

　　La evoluo de la markta ekonomio ankaŭ kaŭzis signifajn ŝanĝojn en la atendoj de uzantoj pri la produktaj aĉetoj. En la pasinta, kelkaj uzantoj estis tre familie kun transformiloj kaj proponis multajn limigojn dum ordonado. Se la magneta fluodenseco de la ferkernejo, la kuranta denseco de la vincolo, la pezo de ĉiu parto de la transformilo, ktp., ne povas esti rifuzitaj, tio havos negativan efikon sur la tuteca utiliga efikeco de la produto, ĉar la progreso de materialoj kaj strukturoj ofte kondukas al iuj limigoj kiuj estas kontraŭproduktivaj. Ekzemple, la ferkernejo: malalta magnetfluo nepre kondukos al pliiĝo de ferkonsumo, dum la senlasta perdo ne direktas malkreskon, plejparte estas kreskanta tendenco. La grandega ferkernejo uzita, la pliiĝo de diametro, kondukos al pliiĝo de la vinckdiametro, pliiĝo de la longeco de ĉiu vico de drato kondukos al pliiĝo de lastperdo, rezultigante malkreskon de la tuteca utiliga efikeco. En lastaj jaroj, okazis signifa ŝanĝo en la bezonoj de uzantoj, kio ankaŭ promovis la evoluon de novaj energiŝparaj karburetkalciometallaj transformiloj. Kiel fabrikanto de niaj transformiloj, ni sekvas kvar punktojn: unue, malaltaj aer- kaj lastperdoj de la produktoj; dua, la produkto havas bonan fidindecon kaj longan vivperiodon; la tria estas havi certan superlastkapablecon (20% superlast por longdaŭra uzo); kaj la kvara estas plibonigi la subtenajn facilajojn kaj minimiti la mantenan bezonon tiom eble. Laŭ la bezonoj de uzantoj, nia kompanio forĵetis ĉiujn produktojn produktitajn tri jarojn antaŭe. Plejmulto de ordonoj de uzantoj estas novaj dizajnoj, ŝanĝante la aspekton de la produktoj kaj atingante bonajn ekonomiajn profitojn por uzantoj.

Plibonigo de materialoj, strukturo, tekniko, ktp. de transformiloj:

　　Kompleta transformilo por submergita arko estas ĉefe dividita en ses partoj: ferkernejo, vincolo, korpo, ole-tankro, fina montado, kaj akcesorioj.

• Ferkernejo: En terminoj de materialoj, ni elektis aŭ BaoWu Steel's 30Q130 aŭ Nippon Steel's 30Z130 siliciuma ferfolio, kiu estas esence konsistenta kun la materialoj uzitaj en internacie disvolvitaj landoj.

• La strukturo adoptas plenan inklinitan švancan folion, kaj la konekto inter la supraj kaj subaj klampoj adoptas strukturon de mallow-magnetstala plakopullero, ŝanĝante la antaŭan kvadratan ferstrukturon por certigi ke ne estas truo aŭ defektoj sur la ferfolio, la magnetfluodenseco de ĉiu sekcio de la ferkernejo estas konsistenta, kaj ne estas distordi. En la tranĉproceso, germanaj importitaj Georg-tranĉlinioj estas uzitaj por kontroli la tranĉfrizo al malpli ol 0.02mm (normo<0.05 estas kvalifikita), kaj la longektoleranco por ĉiu metro estas malpli ol 0.2mm, do pligrandigante la lamigokoficienton kaj malpliigante la interspaceton inter la ŝvancetoj, ĝi evitas lokan trovarmomadon de la ferkernejo, malpliigas produktan bruon, senlastan perdon, kaj senlastan kuranton.

•  Vincolo: Ne estas multa progreso en la materialo de oksigenlibera kupra elektromagnetdraoto, kaj nia kompanio ĉefe kontrolas ilin ρ 20 ℃<0.017241, kaj la ĉefa kontrolado estas la materialo kaj densesco de la papira izolado. La celo estas certigi ke la spiro havas bonan aksoan kaj radiusan stabilecon tiom eble. La spiro adoptas malgrandan ole-spacon, internajn kaj eksterajn ole-skranojn, gviditan refreskadon, kaj duran papertubstrukturon, farante la strukturon kompakta, kun forta superlastkapablo, termika stabileco, kaj malpliigitaj perdoj. Por grandaj lastregulaj tensio-reguliloj kaj 110kV-nivelo produktoj, ĉiuj "8" formaj spiraloj estas rulitaj kaj formitaj en unu fojon, pligrandigante la fortikon de la spiro kaj malpliigante la cirklaĉperdojn.

• Korpo: Ĉiuj lignaj komponentoj de la korpo estas laminata ligno, kiu pligrandigas la rigidon de la konduktada kadro. La supraj kaj subaj premplakoj estas faritaj el kartono aŭ epoksidrezina formitaj partoj, kiu pligrandigas la izoladospacon inter la konduktada korpo kaj la tero kompare al ferpremplakoj kaj povas malpliigi la grandon de la "fenestra alto". 1、 La dua ĉefizolado estas farita el importita kartono, kiu pligrandigas la fortikon de la ĉefizolado. Multaj spiraloj estas pakitaj kiel tutaĵo, plibonigante la fidindecon de la produto. La sekaĵo de la aparata korpo adoptas norvegan vaporfazan sekaĵaparaton, kiu estas grondone kaj ne daŭras la izoladon, kaj havas la funkcion de lavado de la aparata korpo.

• Ole-tankro: La ole-tankro adoptas pliankitan folion, malpliigante la soldadajn ŝvancetojn tiom eble, pligrandigante la fortikon kaj farante pozitivan kaj negativan preston teston por certigi la fidindecon de la produktsealado. Mallow-magnetstalaj folioj aŭ magnetaj skranoj estas uzitaj en taŭgaj pozicioj por malpliigi la aldonaĵperdojn kaŭzitajn de la koligildraota magnoto sur la tankro. Ĉi tiu laboro atingis tre bonajn rezultojn en anti-seepage kaj perdominigo.

• Fina montado: Post la sekaĵo de la korpo, la vincolo malstreĉiĝas kaj estas kompresita per hidraŭlikaj aparatoj, atingante bonajn rezultojn. Subvakua ole-injekcio estas uzita por malpliigi bublojn en la produktvinculo, malpliigi partan disŝargadon, kaj pligrandigi la produktan vivperiodon. Uzante novajn anti-aĝigajn sealadmaterialojn, la originala fuĝproblemo povas esti plibonigita.

• Ĉiuj kontrolaj dratoj, kiel gazrelaisoj, signaltemerometroj, rezistanctemerometroj, presreliefiloj, magnetaj ole-mezuriloj, CT, ktp., estas unuforme enkondukataj en la konektboxon sur la tankro, plibonigante la tutecan belon de la transformilo.

• Akcesorio: La ĉefa akcesoria akvorefreskilo uzas YS1 tipan ole-akvorefreskilon aŭ nerostan spiralan platrefreskilon, kaj la alta-presta kazo adoptas drainan formon por pligrandigi la kruĉdistanon.

• La lastregula tensio-regulilo adoptas la "M" aŭ "V" tipon de avangardaj internaciaj fabrikantoj. Krom postulado de forproksima montriĝo, ankaŭ estas forproksima kontrolinterfaco. Se necesas, on-line ole-pasanta aparato povas esti aldonita al la komutilo.

• La transformilo oleo estas naftenaj anti-aĝigaj transformilo oleo produktitaj en Karamay, Sinjiang, kaj la protekto por la oleo estas plene fermita (t.e. la presreliefilo estas ekipita kun membrana ole-konservilo)

Diskuto pri la Evoluotendenco de Mineralfurnacaj Transformiloj:

　　Pro la plibonigo de la produkteca procezo de la submergita arko, ĝi ankaŭ havis signifan efikon sur la strukturon de la transformilo. Ekzemple, la evoluo de plene fermita fando kondukis al la transformilo esti dizajnita kiel unufaza transformilo kun regulebla kupra tubflanka eliro, lastregula tensio-regulilo, kaj unuigita refreskado. Multaj aroj de tiaj produktoj estas produktitaj.

Kelkaj opinioj pri la transformila manteno:

　　Estas necese uzi la suspenditan kernon post la produkta alveno post longa distanca transportado, ĉefe por solvi la problemojn de lokiĝintaj fikselementoj dum transportado kaj uzanta akcepto de la fabrikantaj produktoj. Tamen, rilate al rutinaj grandaj reparaĵoj, ni kredas ke estas necese inspekti kaj anstataŭigi tiujn mekanikajn usrospartojn laŭ la originala granda reparaĵciklo. Por operaciantaj komponentoj kiel pompiloj, ne estas necese suspendi la kernon en relativaj stacionaj transformiloj por longa tempo. Nur monitorado de la ŝanĝoj en la gazchromatografia analiza valoro de la oleo sufiĉas por mastrumi la kondiĉon de la transformila korpo, do savante la mantenajn kostojn kaj malpliigante la poluadon de la transformila korpo kaj oleo kaŭzitan de la suspendita kerno.

Kio estas submergita arktransformilo？

Difino：
Submergita arktransformilo estas transformilo kiu konvertas la alttensian elektron de la elektroretro en malalttensian, altkurantan energion postulatan por la funkcio de submergita arko. Ĝi estas kritika komponento de la submergita arko-equipaĵo kaj estas uzata por provizi elektran energion por la mineralmetala proceso.

Funkcioprincipo：
Ĝi bazas sin sur la principo de elektromagneta indukto. Kiam la alttensia alternada kuranto de la elektroretro estas konektita al la primara vincolo de la submergita arktransformilo, alternada magneta kampo estos generata en la ferkernejo. Ĉi tiu alternada magneta kampo indukos elektromotan forton en la sekundara vincolo. Ĉar la sekundara vincolo estas dizajnita por eligi malalttensian kaj altkurantan, ĝi povas provizi taŭgan energion por la submergita arko. Ekzemple, la primara vincolo estas konektita al reta tensio de 110 kV aŭ pli alta, dum la sekundara vincolo povus eligi malalttensian kaj altkurantan de plurcent voltaj por respondi al la laboraj postuloj de la submergita arko.
