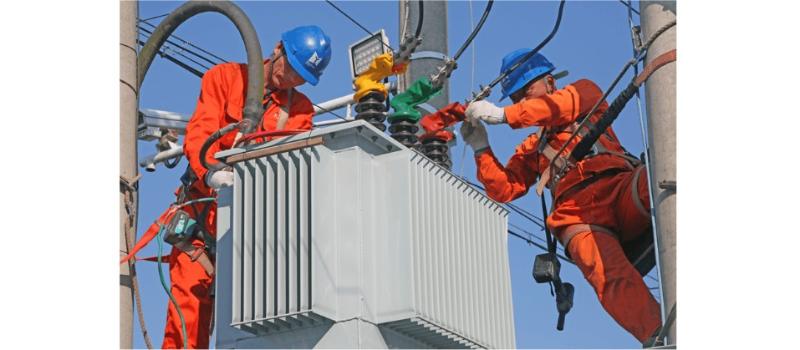

Identifikace rizik a kontrolní opatření při výměně distribučních transformátorů
1. Ochrana a prevence rizika elektrického šoku
Podle typických norem pro modernizaci distribuční sítě je vzdálenost mezi pádovým pojistným článkem transformátoru a vysokovoltovým terminálem 1,5 metru. Pokud se používá jeřáb k náhradě, často není možné udržet požadovanou minimální bezpečnou vzdálenost 2 metry mezi ramenem jeřábu, zvedacím zařízením, lany, dráty a živými částmi 10 kV, což představuje vážné riziko elektrického šoku.
Ochranná opatření:
Opatření 1:
Odpojte úsek 10 kV linky od pádového pojistného článku směrem nahoru a nainstalujte zemnící dráty. Rozsah odpojení by měl být určen na základě umístění stojanových spínačů, minimalizace rušení a zajištění bezpečnosti.
Opatření 2 (Práce pod napětím):
Provádějte práce pod napětím k odpojení horního vedení pádového pojistného článku od linky 10 kV. Nainstalujte zemnící drát na horním terminálu pojistného článku před použitím jeřábu k náhradě transformátoru. Udržujte ≥2 m vzdálenost mezi všemi komponentami jeřábu (rameno, hák, lano, náklad) a živými částmi. Přiřaďte vyhrazeného bezpečnostního dozorce a zemniťte tělo jeřábu pomocí ≥16 mm² pleteného měděného drátu.
Opatření 3 (Možnost použití paletového vozíku):
Pokud to terén umožňuje, použijte vhodně rozměrovaný paletový vozík s ohledem na hmotnost transformátoru a výšku platformy. Omezte výšku zdvihu tak, aby byla ≥0,7 m vzdálenost od pádového pojistného článku. Přiřaďte dozorce a zemniťte paletový vozík pomocí ≥16 mm² pleteného měděného drátu.
Opatření 4 (Specializované zařízení pro náhradu):
Pokud nelze deenergizovat linku 10 kV a práce pod napětím nejsou možné, použijte upravené všeobecně použitelné zařízení pro náhradu transformátoru. Udržujte ≥0,7 m vzdálenost od pojistného článku, přiřaďte dozorce a zemniťte kovovou obálku zařízení pomocí ≥16 mm² pleteného měděného drátu.
Opatření 5 (Metoda řetězového tažného stroje):
Pokud žádné stroje nemohou přístupovat k místu, použijte řetězový tažný stroj. Zavěste ho v ochranné zóně zemnícího drátu vysokovoltové strany a ujistěte se, že je ≥0,7 m vzdálenost od živých částí nad pojistným článkem. Přiřaďte vyhrazeného dozorce.
Opatření 6 (Práce s jeřábem s menší vzdáleností):
Pokud je vzdálenost mezi jeřábem a živými částmi mezi 0,7 m a 2,0 m, vypracujte speciální stavební plán s posílenými ochrannými opatřeními (např. izolovaná lana pro zajištění nákladu, tuhé izolační bariéry). Získání schválení od místopředsedy okresní jednotky před provedením. Přiřaďte dozorce.
Poznámka: Několik transformátorů je instalováno uvnitř distribučních místností, což činí použití jeřábu nemožným. V těchto případech se používá manuální náhrada (pomocí ocelových trubek nebo nosníků pod transformátorem, opřených o páky a lana). Udržujte ≥0,7 m vzdálenost od živých částí 10 kV vždy, s vyhrazeným dozorcem.
Opatření 7 (Manuální náhrada):
Otevřete pádový pojistný článek, nainstalujte zemnící dráty na obou stranách vysokovoltové a nízkovoltové. Převeďte ocelové trubky/nosníky v horizontální poloze. Ujistěte se, že všechny nástroje a osoby udržují ≥0,7 m vzdálenost od živých zařízení. Přiřaďte dozorce.
Další scénáře:
Pro starší, neaktualizované transformátory, kde je vzdálenost mezi pojistným článkem a terminálem asi 3 metry:
Opatření 8: Otevřete pojistný článek, použijte vhodně rozměrovaný jeřáb, udržujte ≥2 m vzdálenost od živých částí nad pojistným článkem, dohledejte a zemniťte jeřáb (≥16 mm² měděný drát).
Pokud je mezi pojistným článkem a linkou 10 kV nainstalován oddělovací spínač (nožový spínač):
Opatření 9: Postupně otevřete pádový pojistný článek a oddělovač. Použijte jeřáb s ≥2 m vzdáleností od živých částí nad oddělovačem. Dohledejte a zemniťte jeřáb (≥16 mm² měděný drát).
I když je linka 10 kV odpojena, operace s jeřábem mohou přiblížit nebo překročit linky 0,4 kV:
Opatření 10: Odpojte, zkuste napětí a zemniťte jakékoli linky 0,4 kV, které jsou v blízkosti <1,5 m cest jeřábu nebo které musí být překročeny.
2. Ochrana a prevence rizika mechanického zranění
2.1 Operace s jeřábem
Před použitím zkontrolujte hydraulický systém, lanové, háky a brzdy.
Provozujte pouze na rovné, pevné půdě - nikdy nad cestovními kanály nebo podzemními zařízeními.
Zřiďte vyhrazenou vyloučenou zónu s bezpečnostními bariérami; zakazujte neoprávněný vstup.
Žádné osoby nejsou povoleny pod ramenem nebo zavěšeným nákladem.
Přiřaďte certifikovanou osobu k vedení operací.
2.2 Operace s paletovým vozíkem
Před použitím zkontrolujte motor, řídicí a brzdící systémy.
Provozujte na pevných, rovných povrchách podle doporučení výrobce.
Nastavte bariéry; omezte přístup.
Použijte vyhrazeného pozorovatele.
2.3 Operace s kopáčem
Zakáže se jízda na koších, ramenech, pásnících nebo střechách kabiny.
Odebrat z pracovního prostoru nepodstatnou osobu.
Řidič musí před pohybem zazvonit nebo dávat varovné signály.
Přidělit pozorovatele.
2.4 Vlastní vybavení
Před použitím provést kontrolu všech mechanických a ovládacích systémů.
Izolovat pracovní zónu bariérami.
Přidělit dozorce.
2.5 Řetězové tažné zařízení
Před zdvihnutím kontrolovat háky, řetězy, ozubená kola a brzdy.
Žádné osoby pod povznášenými náklady.
Použít určeného dělníka/supervizora.
3. Ochrana před zraněním spadajícími předměty
Rizika existují během jak mechanických, tak manuálních operací kvůli upuštěným nástrojům nebo materiálům.
Ochranná opatření:
Všechny osoby musí nosit dostatečně přizpůsobené bezpečnostní čepice (podbradkový pás připevněn, hlavový pásek nastaven).
Zakázáno stát nebo procházet přímo pod pracovními oblastmi.
Používat tašky na nástroje pro práci ve výškách.
Zabezpečit velké předměty na sloupy/věže.
Používat uvázané lany k vertikálnímu předávání nástrojů/materiálů.
Pokud je to možné, vyhnout se současné práci na více výškách.
4. Prevence pádu ze výšky
4.1 Lézání po sloupu
Před lézáním zkontrolujte žebříky, stupňové šrouby, nohouchyty, pásy, záložní lanýže, jednoduché/dvojité háky a protipádové opasky. Ujistěte se, že všechny mají platné testovací štítky. Proveďte dopadové testy.
Při použití stupňových šroubů: vždy použijte systém s jednoduchým hákem a dvojitým smyčkovým systémem.
Při použití nohouchtů: vždy použijte protipádový obvodový opasek.
Při lézání po pevných žebřících: použijte systém s dvojitým lanýžem.
Mějte druhou osobu, která stabilizuje přenosné žebříky.
4.2 Práce ve výškách
Vždy nosit celotělový pás spojený s záložním lanýžem nebo automaticky se uvolňujícím životním lankem.
Nikdy nepracovat bez ochrany před pádem—ochrana musí být během úkolu spojitá.
5. Prevence dopravních nehod
Místa pro výměnu jsou často blízko silnic nebo vesnických cest, což představuje dopravní rizika.
Ochranná opatření:
Umístěte varovné značky „Zpomalte“ alespoň 50 metrů (nebo 150 metrů podle dopravních předpisů, upraveno podle objemu dopravy a rychlosti vozovky) nad a pod pracovní zónu—nikdy přímo na pracovišti.
Při přesouvání těžkého vybavení přidělte dozorce dopravy, aby spravoval proud vozidel.
