Madagaskar'daki Eski Bir Trafo Merkezindeki 2x25MVA Güç Transformatörlerinin Değiştirilmesi

Madagaskar'daki Eski Bir Trafo İstasyonunda 2x25MVA Güç Transformatörlerinin Yerine Getirilmesi

Yerel uygulama, Madagaskar'ın merkezi bir şehrindeki eski bir trafo istasyonunda gerçekleşti. Ana görevler arasında eski transformatörlerin sökülmesi, temel yenileme, iki 25MVA transformatörün indirilmesi ve kurulumu, vakum yağ doldurma ve sistem komisyonlanması yer aldı. Vziman, yerinde rehberlik sağlamak için teknik uzmanlardan oluşan bir ekibi gönderdi.

01 Proje Genel Bakış

1.1 Proje Arka Planı

Nisan 2026'da, iki RMR-25000/35 35kV güç transformatörü resmen gemiye bindirildi ve Madagaskar Ulusal Ağ Yenileme Projesi için dağıtıldı. Vziman tarafından üretilen bu birimler, ana bir şehirdeki yaşlı bir trafo istasyonunun çekirdek ekipmanını değiştirdi. Ekipman şimdi başarıyla kuruldu ve komisyonlandı, istikrarlı performansla çalışıyor.

Projenin Temel Amaçları:
Bu proje, "küçük kapasiteli olanı büyük ile, eski olanı yeni ile değiştirme" karakteristiğine sahip tipik bir yenileme girişimidir. Yeni transformatörler, bölgedeki uzun süredir devam eden enerji tedarik engellerini çözmek amacıyla, 20 yıldan fazla hizmet vermiş iki eskimiş, yüksek enerji tüketimli 10MVA birimleri değiştirdi.

• Kapasite Yükseltmesi: Tek bir birimin kapasitesi 10MVA'dan 25MVA'ya yükseltildi. Bu, toplam enerji tedarik yeteneğini %150 oranında artırdı ve bölgesel enerji kıtlığını tamamen azalttı.
• Enerji Verimliliği Artışı: Yeni tasarruf edici malzemelerin kullanılmasıyla, proje boş ve yük kayıplarını önemli ölçüde azaltarak, yerel yeşil ağ inşası gerekliliklerine uygun hale getirildi.

1.2 Teknik Parametreler

02 Ürün Montajı

RMR-25000/35 güç transformatörlerinin imalatı, IEC 60076 ve GB/T 6451 standartlarına sıkı sıkıya uygundur. Ana süreç akışı—"Çekirdek Yığılması → Bobin Sarımı → Aktif Kısım Montajı → Vakum Yağ Doldurma → Fabrika Çıkış Testi"—güvenilir yalıtım ve istikrarlı işlemi sağlar. Spesifik işlemler şu şekildedir:

2.1 Çekirdek ve Bobin İmalatı

Yüksek geçirgenlikli soğuk çelik silikon levhalar, tam miterleme eklemli çekirdek yığılması için kullanılır, bu da boş yük kaybını etkili bir şekilde azaltır. Yüksek gerilim bobinleri sürekli yapıdadır, düşük gerilim bobinleri ise çift sarmallı yapıyı benimser, güçlü kısa devre direncini sağlar. Sarım sonrası, bobinler nemin çıkarılması için sabit basınç kurutma işlemine tabi tutulur.

2.2 Aktif Kısım Montajı ve Kurutma

Çekirdek, bobinler ve yalıtım bileşenleri, sıcaklık ve nem kontrolü altında temiz odada aktif kısım (çekirdek ve bobin montajı) oluşturmak üzere birleştirilir. Daha sonra, tüm montaj, buhar fazı kurutma (kérozene dayanarak) için büyük vakum kurutma tankına girer. Bu süreç, yalıtım malzemelerinden nemi tamamen çıkarır, üstün yalıtım performansını garanti eder.

2.3 Vakum Yağ Doldurma ve Kaplama

Kurutulan aktif kısım yağ tankına taşınır. Yağ devreleri bağlandıktan sonra, hava kabarcıklarından arındırılmak üzere vakum yağ doldurma işlemi gerçekleştirilir. Yağ doldurmadan sonra, herhangi bir sızıntı olmadığını garantilemek için 24 saat boyunca basınç testi yapılır.

03 Gözden Geçirme ve Test Etme

• Rutin Testler (RT): Gerilim oranı ölçümü, vektör grubu doğrulaması, kısa devre impedansı ve yük kaybı ölçümü, boş yük akımı ve kaybı ölçümü içerir. Bu testler, fabrikadan çıkan her bir transformatorun verilerinin ulusal standartları aşmasını sağlar.

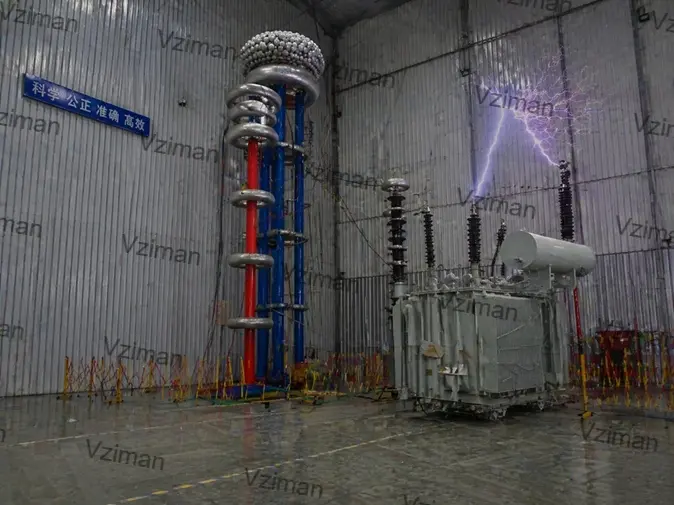

• Tip Testleri (TT): Isı yükselme testleri ısı salma yeteneğini doğrular; yıldırım darbe testleri yalıtım seviyelerini doğrular; ses düzeyi ölçümleri gürültü azaltma etkinliğini doğrular.
• Özel Testler (ST): Sıfır sıralı impedans ölçümü, kısa devre dayanıklılık testi (hesaplama ile doğrulanır), ve tank mekanik dayanıklılık testi (pozitif ve negatif basınç testleri) içerir.

04 Ambalaj ve Taşıma

4.1 Ambalaj

• Ana Birim Koruma: ISPM 15 standartlarına uygun fumigasyonlu ahşap kasalar veya çelik-ahşap bileşik çerçeveli kasalar kullanılır, tabanda ağır nöbetçi iskeleye sahiptir. Transformatör gövdesinin kritik bileşenleri (örneğin, bükme ve koruyucular) köpük pozisyonlaması ile güvenilir ve sert köşe koruyucularla güçlendirilir.
• Aksesuar Ambalajı: Radyatörler ve bükme gibi kırılgan aksesuarlar bağımsız olarak ambalajlanır. İç kısımlar EPE inci pamuğu ve kurutucu ile dolu olurken, pas önleyici kağıt ve nem göstergesi kartları kasalara yerleştirilir.

4.2 Taşıma

• Nakliye Yöntemi: Ekipman, konteynerler veya düz raflar aracılığıyla deniz yoluyla Çin limanlarından Madagaskar'ın Toamasina Limanına doğrudan nakledilir. Bu, uzun mesafe deniz yolculuğu sırasında nem, tuz püskürtme ve titreşim karşı korumasını sağlar.

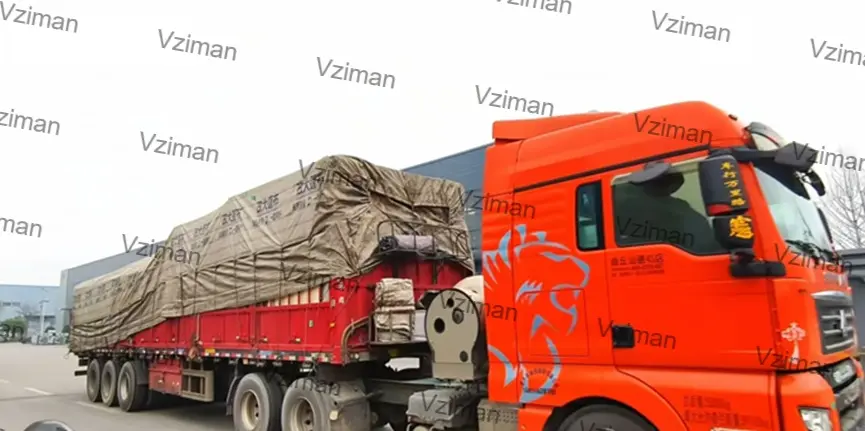

• İç Karayolu Taşımacılığı: Madagaskar'ın iç karayolu koşullarını (bazı bölümler zayıftır) göz önünde bulundurarak, ağır yük taşıma düşük yataklı römorklar kullanılır. Rotalar önceden araştırılır, ekipmanın güvenli bir şekilde trafo merkezi alanına ulaşmasını sağlar.

05 Sahip Çalışma ve Sonuç

5.1 Sahip Çalışma

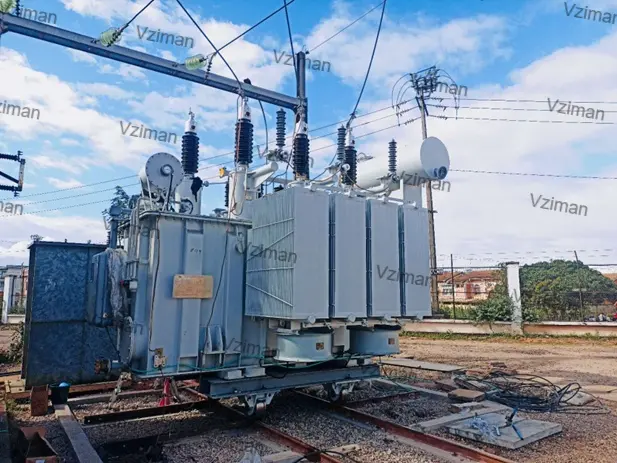

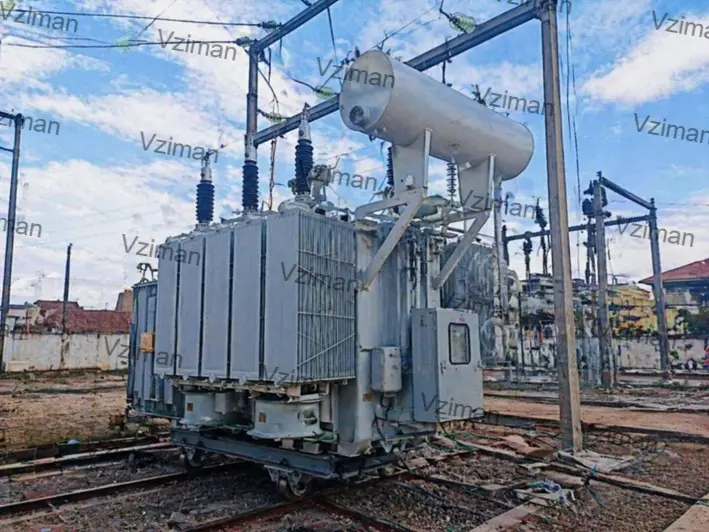

Uygulamadan önce, takım var olan trafo merkezi temellerini detaylı bir şekilde yeniden inceledi ve elektrik kesintisi geçiş planlarını, eski transformatörlerin yağ boşaltılmasını ve sökülmesini kapsayan kapsamlı planlar hazırladı. Ekipmanın gelmesiyle birlikte, 200 tonluk mobil vinç, eski üniteleri kaldırmak ve yeni üniteleri yerleştirmek için kullanıldı. Kurulum sırasında, aktif kısmın maruz kalma süresi sıkı bir şekilde kontrol edildi, ardından vakum yağ doldurma ve sıcak yağ dolaşımı gerçekleştirildi. Daha sonra, 35kV ve 10kV taraflarındaki kablo bağlantıları tamamlandı ve koruma rölesi ayarları doğrulandı. Başarılı 72 saatlik deneme çalışmasının sonunda—sıcaklık yükselişi, gürültü seviyeleri ve gerilim göstergeleri tüm gereksinimleri karşıladıktan sonra—proje kabul testini geçti ve resmi olarak teslim edildi.

06 Tam Yaşam Döngüsü O&M Yönetilen Hizmetler

Bu hizmet, güç transformatörleri için entegre, tam yaşam döngüsü yönetimini sağlar. Alıştırma uyarlama, üretim gözetimi ve ambalaj/taşıma, kurulum, komisyon, rutin bakım, onarım, acil durum tepkisi ve nihayetinde devre dışı bırakma dahil olmak üzere her aşamayı kapsar. Özel projeleri yöneten uzmanlar ve tüm sürecin kapalı döngü kontrolü ile, güvenli ve istikrarlı işlemi ve tam izlenebilirliği sağlayarak, elektrik tedarik endişelerinizi tamamen ortadan kaldırır.
