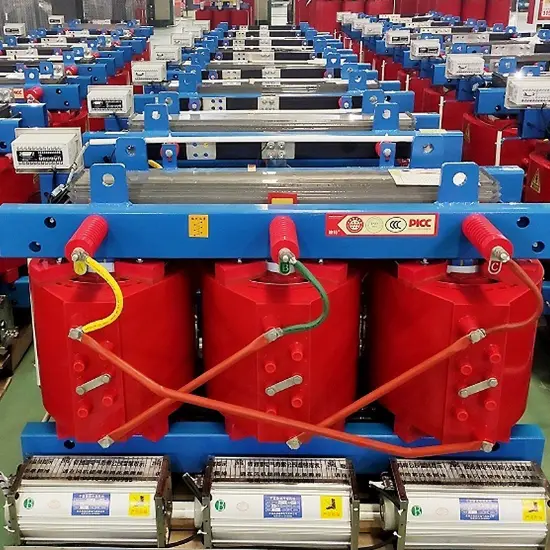

ترانسفورماتور توزیع خشک سه فاز با رزین اپوکسی ۳۵ کیلوولت

مروری بر محصول:

•  کمترین اتلاف، صرفه‌جویی بیشتر در انرژی، ۳۰٪ صرفه‌جویی در اتلاف نسبت به ترانسفورماتور SCB11.

• اندازه‌گیری واقعی بهتر از استانداردهای GB و IEC، گواهینامه‌های CB، CCC، KEMA SASO و سایر گواهینامه‌ها.

• امنیت بهتر و عملکرد آتش‌نشانی عالی، کلاس F1.

• سطح مقاومت بالا در برابر برق (۱۷۵kV برای محصولات ۳۵kV).

• تجهیز با سیستم کنترل محافظ حرارتی کامل، می‌تواند در شرایط خنک‌سازی با هوای اجباری با بار ۱۲۰٪ رتبه‌بندی شده عمل کند.

• قابلیت عملکرد با قابلیت اطمینان بالا در سطح جهانی، به بیش از ۵۰ کشور و منطقه صادر شده است.

• عمدتاً در شبکه توزیع شهری ۳۵KV، شرکت‌های صنعتی و معادن و سیستم‌های تأمین و توزیع برق ساختمان‌های مدنی استفاده می‌شود.

• محصولات عمده به کشورها و مناطق جنوب شرق آسیا، خاورمیانه، آفریقا، آمریکای جنوبی و غیره صادر می‌شوند.

• استاندارد اجرایی: مجموعه IEC 60076، مجموعه GB1094، GB/T6451-2008.

• مواد پوششی آلومینیوم آلیاژ، فولاد ضد زنگ، فولاد کشیده سرد و غیره (سطح محافظت IP20، IP23 و غیره)）

مزایای محصول

فناوری پیشرفته

• فناوری پیچش لنت مس با فشار بالا، ریخته‌گری مایع مقاوم در برابر آتش.

• فناوری پیچش فولاد مس با فشار کم، عایق‌بندی با پیش‌آماده‌ی اپوکسی حرارتی.

• هسته‌ی با کیفیت بالا با ساختار پله‌ای لایه‌ای ۴۵°.

هسته

• هسته از ورق سیلیسیم فولادی کشیده سرد با جهت‌گیری دانه‌ای با عایق‌بندی اکسید سنگی ساخته شده است.

• کاهش حداقل سطح اتلاف، جریان بدون بار و سروصدا با کنترل فرآیند برش و تراشه‌گذاری ورق سیلیسیم فولادی.

• برای جلوگیری از فرسودگی و زنگ‌زدگی روی سطح هسته‌های ترکیب شده از رنگ هسته کلاس F یا H استفاده می‌شود.

پیچش ولتاژ پایین

• پیچش ولتاژ پایین از فولاد مس با کیفیت بالا ساخته شده است.

• با عایق‌بندی پیش‌آماده‌ی اپوکسی حرارتی.

• انتها پیچش با پیش‌آماده‌ی اپوکسی حرارتی عایق‌بندی شده‌اند.

• مقاومت عایق‌بندی عالی.

• مقاومت بسیار خوب در برابر تنش شعاعی ناشی از کوتاه‌شدن مدار.

• طرف خروجی پیچش ولتاژ پایین میله‌ی مسی تین‌دار است.

• کل پیچش در فر به دمای ۱۴۰°C برای ۴ ساعت گرم شده و پلیمریزه می‌شود. دارای مقاومت عالی در برابر گازهای صنعتی.

پیچش ولتاژ بالا

• از سیم مسی عایق‌بندی شده و با استفاده از فناوری ثبت‌شده Hengfengyou Electric ساخته شده است.

• برای محصولات با حجم کوچک، پیچش ولتاژ بالا از گرادیان ولتاژ خطی از بالا به پایین استفاده می‌کند.

• برای محصولات با ظرفیت بزرگ، پیچش ولتاژ بالا با فناوری "پیچش لنت" ساخته می‌شود.

• استفاده از این روش‌ها باعث می‌شود که میدان الکتریکی بین هادی‌های مجاور بسیار کم باشد.

• ساختار ترانسفورماتور در طول عملکرد عادی و حمل و نقل قابل اعتماد است.

مواد با کیفیت بالا

• ورق سیلیسیم فولادی تولید شده توسط گروه فولاد Baowu.

• مس بدون اکسیژن با کیفیت بالا تولید شده در چین.

• رزین اپوکسی Huntsman (شامل پرکننده‌ی مقاوم در برابر آتش).

پارامترهای محصول

راهنمای سفارش

• پارامترهای اصلی ترانسفورماتور (ولتاژ، ظرفیت، اتلاف و سایر پارامترهای اصلی).

• محیط عملکرد ترانسفورماتور (ارتفاع، دما، رطوبت، مکان و غیره).

•  سایر نیازهای سفارشی (گروه‌های کوپل، رنگ‌ها، مخزن‌های روغن و غیره).

• حداقل تعداد سفارش ۱ واحد، تحویل جهانی در ۷ روز.

• دوره تحویل عادی ۳۰ روز، تحویل سریع جهانی.

فرآیند ریخته‌گری اپوکسی پیچش‌ها و هسته‌ی ترانسفورماتور چیست؟

ساخت پیچش‌ها و هسته‌ی آهن:

ساخت پیچش‌ها:

• استفاده از دستگاه پیچش سیم برای پیچش سیم‌های مسی به شکل‌ها و لایه‌های مورد نیاز.

• ضمنیت یکنواختی و فشردگی پیچش‌ها.

• اضافه کردن مواد عایق‌بندی مانند کاغذ عایق یا باند عایق بین هر لایه سیم‌های مسی.

ساخت هسته‌ی آهن:

• استفاده از دستگاه لایه‌بندی ورق سیلیسیم فولادی برای لایه‌بندی ورق‌های سیلیسیم فولادی به هسته‌ی آهن.

• ضمنیت صافی و فشردگی هسته‌ی آهن.

• اجرا کردن پیش‌درمان‌های لازم بر روی هسته‌ی آهن، مانند خارک‌زدایی و تمیزکاری.

montage:

مونتاژ پیچش‌ها و هسته‌ی آهن:

• مونتاژ پیچش‌ها و هسته‌ی آهن با هم، ضمنیت موقعیت‌ها و اتصالات صحیح بین آن‌ها.

• استفاده از دستگاه‌های ثابت‌سازی موقت (مانند گیره‌ها) برای ثابت کردن پیچش‌ها و هسته‌ی آهن تا جلوگیری از جابجایی در طول فرآیند ریخته‌گری.
