مُعيد إغلاق مثبت على الأعمدة في الهواء الطلق: فشل الإغلاق وفشل الفتح – الأسباب والحلول

• فشل الإغلاق: بعد إصدار أمر الإغلاق، يفشل جهاز إعادة الإغلاق في إكمال عملية الإغلاق.
• فشل الفتح: بعد اكتشاف تيار العطل أو تلقي أمر بالفتح، يفشل جهاز إعادة الإغلاق في الفتح بشكل طبيعي.

كلاهما مرتبط بحالات شذوذ في دائرة التحكم أو آلية التشغيل، لكن فشل الفتح عادة ما ينطوي على مخاطر أعلى من فشل الإغلاق، حيث قد يؤثر على عزل الأعطال وسلامة المعدات.

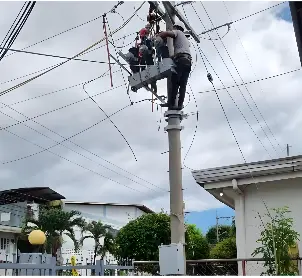

جهاز إعادة الإغلاق التلقائي للدائرة (ACR)

أولاً. فشل الإغلاق

الأسباب الشائعة

1. خلل في الطاقة المساعدة – عدم توصيل الطاقة الخارجية، أو وجود أسلاك مفكوكة، أو انصهار مصهر، أو فصل قاطع الدائرة المصغر، مما يسبب فقدان دائرة التحكم للإمداد.
2. تخزين طاقة غير كافٍ – عطل في محرك تخزين الطاقة بالنابض، أو تقادم/تدهور سعة وحدة تخزين الطاقة بالمكثف، مما يؤدي إلى عدم كفاية طاقة الإغلاق.
3. عطل في ملف الإغلاق – تقادم الملف، أو تعرضه للرطوبة، أو احتراقه، مما يعجز عن توليد قوة كهرومغناطيسية كافية.
4. خلل في ملامس الخرج – سوء تلامس ملامس خرج دائرة الإغلاق، أو تأكسدها، أو تلحمها، مما يمنع تنفيذ أمر الإغلاق.
5. انحشار ميكانيكي – تقادم مادة تشحيم آلية التشغيل، أو وجود صدأ، أو تشوه في المكونات، مما يزيد من مقاومة الحركة.

الحلول

1. فحص دائرة الطاقة المساعدة؛ والتحقق من الجهد، والمصهر، وقاطع الدائرة المصغر، وحالة الأسلاك.
2. قياس سعة مكثف تخزين الطاقة ومخرج الشاحن؛ واستبدال المكثف إذا لزم الأمر.
3. اختبار مقاومة ملف الإغلاق والعزل؛ واستبداله فوراً إذا كان تالفاً.
4. فحص ملامس خرج الإغلاق؛ ومعالجة التأكسد، أو الارتخاء، أو التلحم.
5. تنظيف وتشحيم آلية التشغيل؛ وإعادتها إلى المصنع لإجراء إصلاح شامل إذا لزم الأمر.

ثانياً. فشل الفتح

الأسباب الشائعة

1. عطل في ملف الفتح – تقادم الملف، أو تعرضه للرطوبة، أو انقطاع دائرته، أو احتراقه، مما يعجز عن تشغيل آلية الفصل.
2. انحشار النقل الميكانيكي – تشوه الوصلات، أو تآكل المسامير، أو ارتخاء أدوات التثبيت، مما يمنع نقل أمر الفتح.
3. ضغط غاز سادس فلوريد الكبريت غير كافٍ (نوع SF6) – يسبب تقادم مانع التسرب تسرب الغاز؛ وعندما ينخفض الضغط عن قيمة القفل، يتم قفل دائرة التشغيل.
4. تسرب في الآلية الهيدروليكية (النوع الهيدروليكي) – تسرب الزيت من وصلات الأنابيب، أو جسم الصمام، أو موانع التسرب، مما يؤدي إلى عدم كفاية ضغط التشغيل.
5. خلل في دائرة التحكم – ارتخاء أسلاك دائرة الفتح، أو سوء تلامس المفتاح المساعد، أو خلل في خرج وحدة التحكم.

الحلول

1. اختبار مقاومة ملف الفتح والعزل؛ واستبداله فوراً إذا كان تالفاً.
2. فحص سلسلة النقل الميكانيكي؛ وتصحيح الوصلات المشوهة، وإحكام الأجزاء المرتخية، وإزالة الانحشار.
3. بالنسبة لنوع SF6: مراقبة ضغط الغاز بانتظام؛ وإعادة تعبئة الغاز أو استبدال موانع التسرب عند اكتشاف التسرب؛ يُحظر التشغيل تماماً عندما يكون الضغط أقل من قيمة القفل.
4. بالنسبة للنوع الهيدروليكي: تحديد نقاط التسرب، واستبدال موانع التسرب، وإعادة تعبئة الزيت الهيدروليكي إذا لزم الأمر.
5. فحص دائرة تحكم الفتح، والمفاتيح المساعدة، وإشارات خرج وحدة التحكم.

ثالثاً. أوجه التشابه والاختلاف بين فشل الإغلاق وفشل الفتح

الأسباب الشائعة

• خلل في دوائر الطاقة والتحكم – يعتمد كلاهما على الإمداد المساعد؛ ويمكن أن يؤثر فقدان الطاقة على كل من الإغلاق والفتح.
• مشاكل النقل الميكانيكي – يمكن أن يسبب الانحشار، أو التآكل، أو تشوه الوصلات فشل الإغلاق أو الفتح.
• أعطال الملفات – تشترك ملفات الإغلاق والفتح في أوضاع فشل متشابهة: التقادم، والرطوبة، والسخونة الزائدة.
• خلل في المفتاح المساعد واللماسات – يؤثر سوء التلامس أو شذوذ تغذية راجعة للموضع على تنفيذ دائرة التشغيل.

الاختلافات الرئيسية

اتبع التسلسل أدناه خطوة بخطوة لتجنب التفكيك العشوائي:

1. فحص مصدر الطاقة – تحقق من إمداد الطاقة المساعد، والفيوز، وقاطع الدائرة المصغر، وإمداد دائرة التحكم للتأكد من عملها بشكل طبيعي.
2. فحص تخزين الطاقة – تأكد من أن تخزين الطاقة بالنابض أو المكثف أو النظام الهيدروليكي يلبي متطلبات التشغيل.
3. فحص الملفات – اختبر مقاومة ملفي الفتح والإغلاق، والعزل، والعمل.
4. فحص الآلية الميكانيكية – افحص آلية التشغيل، والوصلات، والدبابيس، ومفاتيح المساعدة للتحقق من وجود أي انحشار أو تشوه أو ارتخاء.
5. فحص الوسائط الخاصة – نوع سادس فلوريد الكبريت: تحقق من ضغط الغاز والتسرب؛ النوع الهيدروليكي: تحقق من ضغط الزيت والتسرب.
6. فحص إشارات التحكم – تحقق من مخرج وحدة التحكم، ووصلات الحماية، والاتصالات، وتغذية الموضع الراجعة.

خامساً: الملخص

ينتج فشل الإغلاق وفشل الفتح بشكل رئيسي عن شذوذ في الطاقة المساعدة، وعدم كفاية تخزين الطاقة، وتلف الملفات، والانحشار الميكانيكي، وأعطال دائرة التحكم. يؤثر فشل الإغلاق بشكل أساسي على استعادة الإمداد؛ وقد يعيق فشل الفتح عزل العطل، مما يشكل خطراً أعلى على السلامة.

يجب أن تركز الصيانة الروتينية على حالة الطاقة المساعدة، وأداء جهاز تخزين الطاقة، وعزل ملفات الفتح والإغلاق، ومرونة النقل الميكانيكي، وتغيرات ضغط غاز سادس فلوريد الكبريت أو الضغط الهيدروليكي – لتحقيق الكشف المبكر والتصحيح المبكر للمخاطر الخفية.
