معادلة المجال الكهرومغناطيسي للمحول

استكشف استنباط معادلة التوتر الكهربائي للمحول خطوة بخطوة باستخدام التدفق الجيبي. فهم الربط المغناطيسي ونسبة الألفة والدور الذي يلعبه كثافة تدفق القلب في توليد الجهد.

Edwiin

حقل: مفتاح الكهرباء

10Year<

China

أضفنا على Google

مقدمة لاشتقاق معادلة الجهد الذاتي للمحول

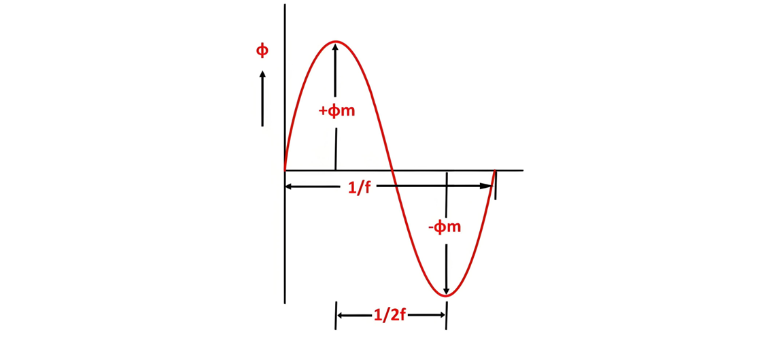

عند تطبيق جهد جيب تمامي على ملف الابتدائي للمحول، يتم إثارة تدفق متردد ϕm في النواة الحديدية. هذا التدفق الجيب تمامي يربط كلاً من ملفات الابتدائي والثانوي، وصيغته الوظيفية موصوفة بواسطة دالة الجيب.

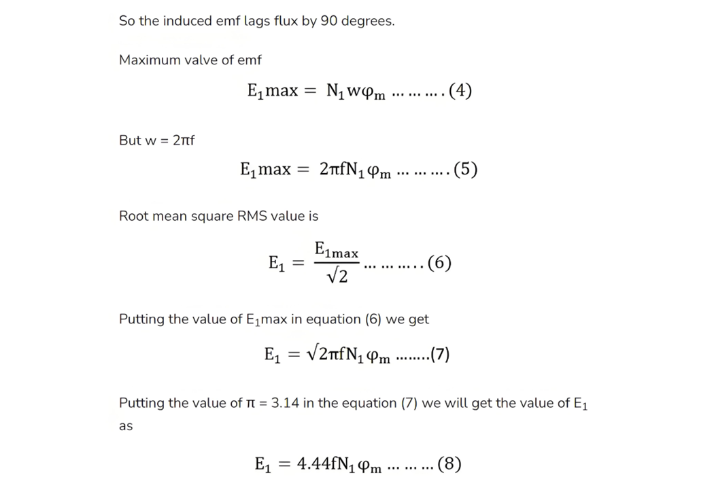

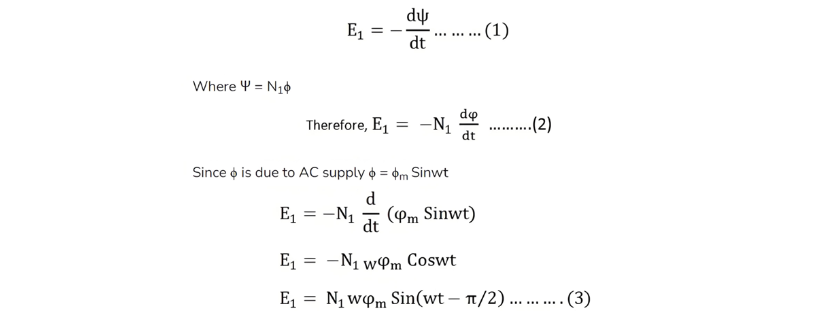

الاشتقاق الرياضي لمعدل تغير التدفق

ما يلي هو ملخص لاشتقاق معادلة الجهد الذاتي للمحول، مع تعريف المعلمات:

ϕm: التدفق الأقصى (ويبير)
$f$ : تردد التغذية (هرتز)
N1: عدد دورات الابتدائي
$N2$ : عدد دورات الثانوي
Φ: التدفق لكل دورة (ويبير)

معادلة المجال الكهرومغناطيسي للمحول

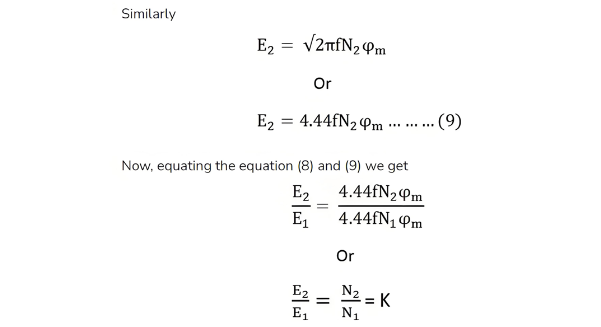

نسبة الدورات والعلاقة بين الكثافة المغناطيسية

تُعرف المعادلة أعلاه بنسبة الدورات، حيث يشير K إلى نسبة التحويل.

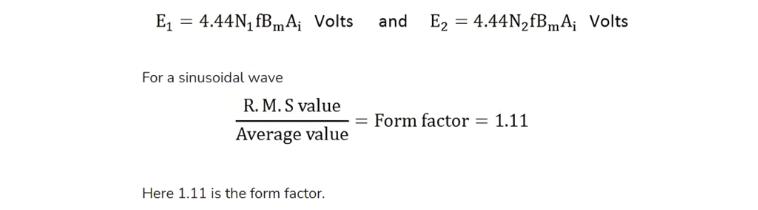

باستخدام العلاقة ϕm=Bm×Ai (حيث $A i$ هي مساحة المقطع العرضي للنواة الحديدية و $B m$ هي الكثافة المغناطيسية القصوى)، يمكن التعبير عن المعادلات (8) و(9) أيضاً كما يلي:

معادلة المجال الكهرومغناطيسي للمحول
