الأعطال الشائعة في مانع زيادة الجهد، وتحليل الأسباب ومبادئ المعالجة

إشعار السلامة: هذا المستند مخصص لتعلم المعرفة والرجوع إليها في عمليات التشغيل والصيانة فقط ولا يشكل تعليمات تشغيل في الموقع. عند المشاركة في إزالة الطاقة أو العزل أو الصيانة أو الاختبار أو معالجة الأعطال، يجب اتباع إجراءات الموقع وتدابير السلامة وعمليات الموافقة الخاصة بالوحدة المسؤولة بدقة.

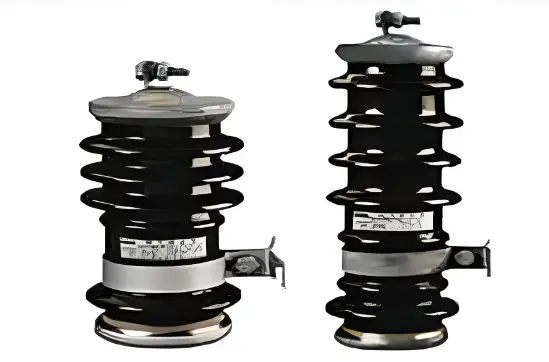

مانعات الصواعق

1. تيار التسرب غير الطبيعي

تيار التسرب هو المؤشر الأساسي الذي يعكس حالة قرص الصمام الداخلي. في ظل التشغيل العادي، لا يمر مانع الصواعق سوى تيار تسرب بمستوى الميكروأمبير عند تردد الطاقة. غالباً ما تشير التغيرات غير الطبيعية في تيار التسرب إلى عيوب داخلية.

مظاهر العطل

• يشير جهاز المراقبة عبر الإنترنت إلى زيادة غير طبيعية أو انحراف بمقياس كامل أو نقصان أو قراءة صفر لتيار التسرب
• قيم الأطوار الثلاثة غير متوازنة، أو يصدر جهاز المراقبة إنذاراً بتجاوز الحد الأقصى للبيانات

الأسباب المحتملة

• تلوث شديد للعزل الخارجي، مما يسبب زيادة في تيار تسرب السطح
• تقادم قرص الصمام الداخلي، وتدهور الخصائص غير الخطية، وزيادة فقدان الطاقة
• فشل الختم مما يؤدي إلى تسرب الرطوبة إلى الداخل، وانخفاض أداء العزل
• ميل حلقة التقسيم مما يسبب تغيراً في السعة المكافئة، وزيادة في التيار السعوي
• عطل في جهاز المراقبة، أو قصر في سلك التدريع، أو انقطاع في سلك التوصيل
• تدهور عزل القاعدة مما يسبب شذوذاً في تحويل التيار

طرق الحكم

• التحقق المتقاطع باستخدام أميتر مشبكي لاستبعاد عطل الجهاز
• استخدام جهاز اختبار مخصص لقياس التيار الكلي والتيار المقاوم؛ ومقارنة انحراف الأطوار الثلاثة والتغير عن القيم السابقة
• الجمع بين التصوير الحراري بالأشعة تحت الحمراء لتحليل شامل لتوزيع المجال الحراري واتجاه درجة الحرارة
• فحص تشغيل عداد التفريغ لتحديد ما إذا كان قد حدث تشغيل غير طبيعي

المعايير ومبادئ المعالجة

تُصنف معايير تيار التسرب إلى ثلاثة مستويات من الخطورة مع متطلبات معالجة مقابلة:

تحذير غير طبيعي (يلزم الانتباه في حال حدوث أي شرط):

• تجاوز تغير بيانات المراقبة عبر الإنترنت 10%
• تجاوز التغير المفاجئ في التيار الكلي 20% من القيمة الأولية
• تجاوز عدم توازن تيار التسرب للأطوار الثلاثة 15%

→ الإجراء: تعزيز المراقبة، وتقليل فترة الدوريات، وترتيب اختبار دون اتصال إذا لزم الأمر

عطل خطير:

• تجاوز قراءة تيار التسرب 1.2 ضعف القيمة الأولية
• تجاوز مكون التيار المقاوم 30% (معايير محددة وفقاً للوثائق الفنية للمعدات والمواصفات الفنية للفحص أثناء التشغيل للمعدات الكهربائية)

→ الإجراء: تسجيله كعطل خطير، والإبلاغ عنه إلى التوزيع والصيانة، وترتيب فحص دون اتصال في أقرب وقت ممكن

العيب الحرج:

• تجاوز قراءة تيار التسرب 1.4× القيمة الأولية

→ الإجراء: الإبلاغ فوراً إلى مركز التوجيه، طلب سحب الخدمة للمعالجة

معايير القيمة المطلقة (للاختبارات خارج الخدمة):

• عند جهد مرجعي للتيار المستمر 0.75×: التيار الكلي < 1 مللي أمبير، المكون المقاوم ≤ 30%

متطلبات المعالجة الأخرى:

• قراءة صفر: انقر على العداد برفق للتحقق مما إذا كان عالقاً؛ إذا لم يمكن استعادته، سجل العيب واستبدل جهاز المراقبة
• يجب أن تتبع المعايير المحددة الوثائق الفنية للمعدات، وإجراءات التشغيل في الموقع، والمعايير ذات الصلة

2. التسخين غير الطبيعي للجسم

في ظل التشغيل العادي، يكون تسخين مانع الصواعق ضئيلاً. عندما تتقادم أقراص الصمامات الداخلية أو تتعرض للرطوبة، تزداد فاقد الطاقة بشكل كبير، مما يظهر على شكل ارتفاع غير طبيعي في درجة الحرارة.

مظاهر العطل

• ارتفاع عام أو موضعي في درجة الحرارة؛ تكون النقاط الساخنة عادة بالقرب من الجزء العلوي مع توزيع غير متساوٍ
• تظهر مانعات الصواعق متعددة الوحدات تدرجاً غير طبيعي في درجة الحرارة من الأعلى إلى الأسفل
