Các sự cố thường gặp ở bộ chống sét van, phân tích nguyên nhân và nguyên tắc xử lý

Thông báo An toàn: Tài liệu này chỉ dành cho mục đích học tập kiến thức và tham khảo vận hành & bảo dưỡng, không cấu thành hướng dẫn vận hành tại hiện trường. Khi liên quan đến việc cắt điện, cách ly, bảo dưỡng, thử nghiệm hoặc xử lý sự cố, phải tuân thủ nghiêm ngặt các quy trình tại hiện trường, biện pháp an toàn và quy trình phê duyệt của đơn vị phụ trách.

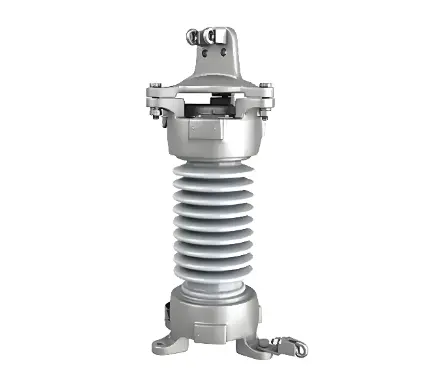

Bộ chống sét van

1. Dòng rò bất thường

Dòng rò là chỉ số cốt lõi phản ánh tình trạng đĩa van bên trong. Trong điều kiện vận hành bình thường, bộ chống sét chỉ cho dòng rò ở mức microampe chạy qua ở tần số công nghiệp. Những thay đổi bất thường của dòng rò thường chỉ ra các khuyết tật bên trong.

Biểu hiện sự cố

• Bộ giám sát trực tuyến hiển thị dòng rò tăng bất thường, lệch hết thang đo, giảm hoặc chỉ số bằng không
• Giá trị ba pha không cân bằng, hoặc bộ giám sát phát cảnh báo vượt giới hạn dữ liệu

Nguyên nhân có thể

• Cách điện bên ngoài bị bám bẩn nghiêm trọng, làm tăng dòng rò bề mặt
• Đĩa van bên trong bị lão hóa, đặc tính phi tuyến suy giảm, tổn hao công suất tăng
• Hỏng gioăng phớt dẫn đến hơi ẩm xâm nhập bên trong, giảm hiệu suất cách điện
• Vành san áp bị nghiêng làm thay đổi điện dung tương đương, tăng dòng điện dung
• Hỏng dụng cụ giám sát, dây chắn bị ngắn mạch hoặc dây kết nối bị đứt
• Cách điện đế bị suy giảm gây ra hiện tượng phân dòng bất thường

Phương pháp đánh giá

• Kiểm tra chéo bằng ampe kìm để loại trừ khả năng hỏng dụng cụ
• Sử dụng máy thử chuyên dụng để đo tổng dòng điện và dòng điện trở; so sánh độ lệch ba pha và sự thay đổi so với các giá trị trước đó
• Kết hợp với chụp ảnh nhiệt hồng ngoại để phân tích toàn diện phân bố trường nhiệt và xu hướng nhiệt độ
• Kiểm tra hoạt động của bộ đếm phóng điện để xác định xem có xảy ra hoạt động bất thường hay không

Tiêu chí & Nguyên tắc xử lý

Tiêu chí dòng rò được phân thành ba mức độ nghiêm trọng với các yêu cầu xử lý tương ứng:

Cảnh báo bất thường (cần chú ý nếu xảy ra bất kỳ điều kiện nào):

• Thay đổi dữ liệu giám sát trực tuyến vượt quá 10%
• Tổng dòng điện thay đổi đột ngột vượt quá 20% giá trị ban đầu
• Mất cân bằng dòng rò ba pha vượt quá 15%

→ Hành động: Tăng cường giám sát, rút ngắn chu kỳ tuần tra, sắp xếp thử nghiệm ngoài tuyến nếu cần thiết

Khuyết tật nghiêm trọng:

• Chỉ số dòng rò vượt quá 1,2 lần giá trị ban đầu
• Thành phần dòng điện trở vượt quá 30% (tiêu chí cụ thể theo tài liệu kỹ thuật thiết bị và Quy phạm kỹ thuật kiểm tra trực tuyến thiết bị điện)

→ Hành động: Đăng ký là khuyết tật nghiêm trọng, báo cáo cho điều độ và bảo trì, sắp xếp kiểm tra ngoài tuyến sớm nhất có thể

Khuyết tật nghiêm trọng:

• Chỉ số dòng rò vượt quá 1,4 lần giá trị ban đầu

→ Hành động: Báo cáo ngay cho điều độ, xin ngừng vận hành để xử lý

Tiêu chuẩn giá trị tuyệt đối (đối với thử nghiệm offline):

• Tại 0,75 lần điện áp tham chiếu DC: tổng dòng điện < 1 mA, thành phần điện trở ≤ 30%

Các yêu cầu xử lý khác:

• Chỉ số về 0: gõ nhẹ vào đồng hồ để kiểm tra xem có bị kẹt không; nếu không khôi phục được, ghi nhận khuyết tật và thay thế thiết bị giám sát
• Các tiêu chuẩn cụ thể phải tuân theo tài liệu kỹ thuật thiết bị, quy trình vận hành tại hiện trường và các tiêu chuẩn liên quan

2. Phát nóng bất thường thân thiết bị

Trong điều kiện vận hành bình thường, mức độ phát nóng của chống sét là rất thấp. Khi các đĩa van bên trong bị lão hóa hoặc ẩm ướt, tổn hao công suất tăng lên đáng kể, biểu hiện qua việc tăng nhiệt độ bất thường.

Biểu hiện của sự cố

• Tăng nhiệt độ toàn bộ hoặc cục bộ; các điểm nóng thường nằm gần phần trên với phân bố không đều
• Các bộ chống sét nhiều tầng thể hiện độ dốc nhiệt độ bất thường từ trên xuống dưới
