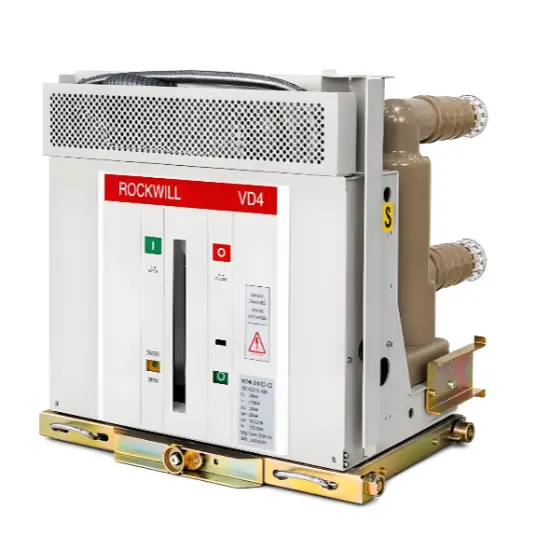

ROCKWILL İç Mevkii Vakum Kesici: İşlem Sırası ve Ark Söndürme Güvenilirliğinin Derin Analizi

Yüksek gerilimli elektrik sistemlerinde, iç mekan vakum kesicilerinin "O-0.3s-CO-180s-CO" nominal işlem sırası, tip testlerinde yay kaynatma yeteneği ve dielektrik kurtarma performansını değerlendirmek için kullanılan sıkı bir görev döngüsü standardıdır. Bu sıra, hava hatlarında kısa devre arızası sırasında en kötü durumu "otomatik yeniden kapama" koşulunu doğru bir şekilde simüle eder:

• O (Açık): Hattaki kısa devre arızası olduğunda, kesici önce arızalı akımı kesmek için açma işlemini gerçekleştirir.
• 0.3s (Ölü Zaman): Bu kısa süre, otomatik yeniden kapama rölesi tarafından belirlenir. Arızalı noktadaki arkın deyonizasyonunun ilk kurtarma süresi sağlarken güç tedarikinin sürekliliğini korur.
• CO (Kapat-Aç İşlemi): Kesici, "kapamadan hemen sonra açma" sırasını gerçekleştirir. Bu, kalıcı bir arıza üzerine yeniden kapamayı simüle eder — kesici, çok büyük bir kısa devre akım dalgalanmasını dayanmalı ve çok kısa bir zaman içinde tekrar kesmelidir.
• 180s (Yeniden Kaplama Süresi): Bir aşırı CO döngüsü sonrasında, kesiciye 3 dakikalık soğutma ve şarj pencereleri gereklidir.
• CO (İkinci Kapat-Aç): Bu, arızanın giderilmediğini doğruladıktan sonraki son "zorla yeniden enerji verme" denemesini simüle eder. Eğer kesici tekrar atarsa, arıza kalıcı olarak kilitlenir.

II. Ark Söndürme Mekanizması: Vakum Kesici Kesme ve Kurtarma Özellikleri

Vakum kesicilerin bu aşırı koşullarda çalışabilmesi, onların benzersiz ark söndürme mekanizmasına bağlıdır. Vakumda, ark, temelde kontakt malzemesinden üretilen metal buharı ile sürdürülmektedir. AC akım sıfır geçişini yaptığında, metal buharı hızlı bir şekilde difüze olup buhar kalkanına yoğunlaşır, bu da kontakt aralığındaki dielektrik gücünün hızlı bir şekilde kurtarmasına olanak tanır. Ancak, bu kurtarma yeteneği, kesicinin termal kapasitesi ve kontakt yüzey soğuma hızı tarafından sınırlıdır. Sürekli kısa devre akım kesmelerine maruz kalırsa, kesicide ısı birikir, bu da aşırı metal buhar yoğunluğuna ve dielektrik kurtarmayı ciddi ölçüde bozmaya neden olur.

III. Parametre Değişikliklerinin Ark Söndürme Güvenilirliği Üzerindeki Kritik Etkisi

Bu çalışma sırası, sıkı termodinamik ve kinetik hesaplamalardan elde edilen sınır koşulu gibidir. Aralıkların yetkisiz değiştirilmesi, sistemin dengeyi doğrudan bozar:

1. 0.3s Aralığının Kısalaştırılmasının Sonuçları

Dielektrik Ayrışma ve Yeniden Yakılması: 0.3s aralığı, kesicinin dielektrik gücü yeterince kurtararak sistem kurtarma gerilimini dayanması için güvenlik eşiğidir. Eğer aralık çok kısa ise, kontakt aralığı izolasyonu tam olarak kurtarılmadan, kesici sistem gerilimine karşı dayanamayabilir, bu da aralığın ayrışmasına veya arkanın yeniden yakılmasına neden olabilir.

Kesme Yeteneğinin Azalması: İzolasyon tam olarak kurtarılmadan ikinci bir kısa devre akımını kesmeye çalışmak, kesicinin gerçek kesme kapasitesini önemli ölçüde azaltır, bu da kolayca kesme başarısızlığını veya hatta kesicinin patlamasına yol açabilir.

2. 180s Aralığının Kısaştırılmasının Sonuçları

Termal Kapasitenin Çöküşü: 180s aralığı, kesicinin ısıyı dağıtmak ve kontakları soğutmak için kritik bir penceredir. Eğer bir sonraki CO işlemi kesicinin tamamen soğumasından önce gerçekleştirilirse, kesicideki arta kalan yüksek sıcaklıklar şiddetli kontakt malzeme buharlaşmasına neden olur, bu da ark söndürme yeteneğinin üstel bir şekilde azalmasına neden olur.
