Yüksek gerilim mühendisliği alanında, Canlı Tank ve Ölü Tank devre kesiciler arasındaki ayrım, temelden farklı iki tasarım felsefesini temsil eder. Güç sistemleri uzmanı olarak, yapısal mekanikleri, yalıtım fiziği ve pratik mühendislik uygulamalarına odaklanarak bu iki tür hakkında derinlemesine bir teknik analiz sunacağım.
1. Kavramsal Kökenler: "Tank"
"Tank" terimi, Söndürücüyü (arkı söndürmekten sorumlu bileşen) barındıran metal muhafazayı ifade eder.
- Canlı Tank Kesici: Söndürücü, bir destek izolatörünün üzerine monte edilir. Kapalı konumda, söndürücüyü barındıran metal tank, sistem gerilimi ile aynı potansiyeldedir. "Canlı"dır.
- Ölü Tank Kesici: Söndürücü, sağlam bir şekilde topraklanmış metal bir muhafazanın içine yerleştirilir. Tank "Ölü"dür. Yüksek gerilim akımı, özel Buşingler aracılığıyla tanka sokulur ve çıkarılır.

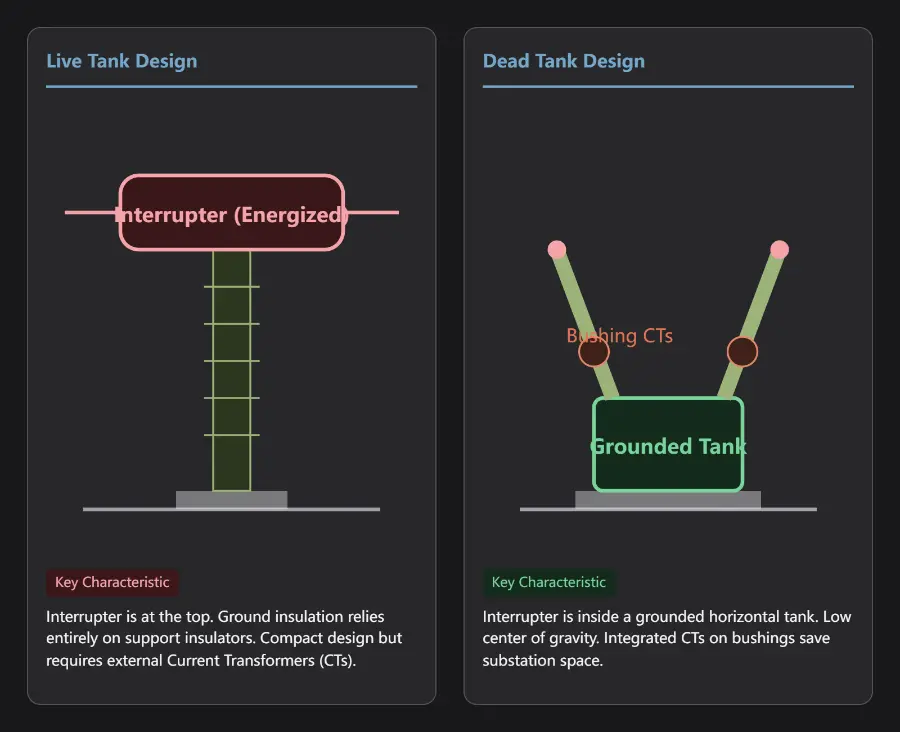

2. Yapısal Karşılaştırma ve Diyagramlar
Bu tasarımların uzamsal mantığını anlamak için, yan yana yapısal düzenlere bakalım.
3. Teknik Farklılıklara Derinlemesine Bakış
A. Yalıtım Mekanizması ve Elektrik Alan
- Canlı Tank: Toprak yalıtımı tamamen harici porselen veya kompozit destek izolatörlerine bağlıdır. Söndürücü haznesinin içinde, yalıtım yalnızca açık kontaklar arasında gereklidir. Harici ortam, toprağa karşı flaşoverleri önlemek için önemli bir hava boşluğu gerektirir.
- Ölü Tank: Yalıtım, SF6 gazı ve katı izolatörler arasında paylaşılır. Enerji altındaki kontaklar ve topraklanmış muhafaza, yüksek basınçlı SF6 gazı ile ayrılır. Tank topraklandığından, elektrik alan kontaklar ile tank duvarı arasındaki radyal boşlukta yoğunlaşır ve bu da çok daha kompakt bir iç tasarıma olanak tanır.
B. Akım Transformatörü (CT) Entegrasyonu
Bu, en kritik mühendislik ayrımıdır:
- Canlı Tank: Tank enerjili olduğundan, CT'ler doğrudan üzerine monte edilemez. Bağımsız, tek başına çalışan elektromanyetik CT'ler saha içine kurulmalıdır. Bu, sivil temel sayısını ve toplam trafo merkezi ayak izini artırır.
- Ölü Tank: Buşingler, hazır birincil iletkenler olarak hizmet eder. Buşinglerin tabanına halka tipi CT'ler (Buşing CT'leri) kurularak, bir kesici sahasına kolayca 6 ila 12 set CT sargısı yerleştirilebilir. Bu, birden fazla koruma yedekliliği gerektiren EHV/UHV sistemleri (örneğin, bara, hat ve kesici arıza koruması) için son derece avantajlıdır.
C. Mekanik Kararlılık ve Sismik Performans
Fiziksel olarak, bir Canlı Tank kesici "üstü ağır"dır. 550kV sistemler için, söndürücü ve destek izolatörleri 7-10 metre yüksekliğe ulaşabilir. Sismik bölgelerde, porselen izolatörlerin tabanındaki bükülme momentleri devasadır ve bu da yüksek kırılma riskine yol açar. Ölü Tank kesici, son derece düşük bir ağırlık merkezine sahiptir ve etkili bir şekilde zemin üzerinde oturur. Bu, ona doğal bir sismik avantaj sağlar ve onu Japonya ve ABD'nin Batı Kıyısı gibi deprem riski yüksek bölgelerde standart seçim haline getirir.
4. Teknik Veri Karşılaştırma Tablosu
Aşağıda, bir 252kV / 3150A / 50kA devre kesici için tipik parametreler yer almaktadır:
| Parametre |
Canlı Tank Devre Kesici |
Ölü Tank Devre Kesici |
| Faz başına kapladığı alan |
~1,2 m² |
~4,5 m² (Entegre) |
| Toplam Yükseklik |
7.500 mm - 8.500 mm |
4.500 mm - 5.500 mm |
| Ağırlık Merkezi (AM) |
Yüksek (~4.000 mm) |
Düşük (~1.500 mm) |
| Faz başına ağırlık |
~1.500 kg |
~6.000 kg (Akım Transformatörleri Dahil) |
| SF6 Gaz Hacmi |
~15 kg/faz |
~80 kg/faz (Büyük tank) |
| Akım Transformatörleri |
Harici bağımsız akım transformatörleri gerekli |
Entegre Buşing Akım Transformatörleri (12'ye kadar) |
| Sismik Dayanım |
0,2g - 0,3g (Sönümleyici gerektirir) |
0,5g - 1,0g (Mükemmel) |
| Kurulum Süresi |
Kısa (Modüler) |
Daha Uzun (Gaz işleme ve akım transformatörü kablolaması) |
5. Seçim Mantığı: Bölgesel Tercihler
- IEC / Çin (Canlı Tank Eğilimi): IEC standardizasyonuna sahip pazarlarda, Canlı Tank kesiciler genellikle maliyet verimlilikleri nedeniyle tercih edilir. Önemli ölçüde daha az SF6 gazı kullanırlar ve CT değişimi için daha iyi esneklik sunarlar. UHV (800kV+) uygulamalarında, çoklu kesimli Canlı Tank ünitelerinin üretimi, devasa topraklanmış tanklara göre daha kolaydır.
- ANSI / Kuzey Amerika (Ölü Tank Eğilimi): Ölü Tank kesiciler burada standarttır. Tek bir ünite olarak daha büyük olmalarına rağmen, ayrı CT temellerini ortadan kaldırarak toplam bölme uzunluğunu azaltırlar. CT'lerin entegre yapısı aynı zamanda onları çevresel kirlenmeden korur.
6. Bakım Konusunda Uzman Perspektifi
Ölü Tank kesiciler entegre kolaylık sunarken, daha yüksek gaz sızıntısı yönetim riskleri oluştururlar. Bir Ölü Tankın sızdırmazlık çevresi (O-halkalar) çok daha büyüktür. Ayrıca, bir Buşing CT'sindeki bir arıza, tank içindeki tüm SF6 gaz hacmini kirleterek dahili flaşövlere yol açabilir ve Canlı Tank kurulumunda bağımsız bir CT'nin değiştirilmesine kıyasla önemli ölçüde daha yüksek onarım maliyetlerine neden olabilir.
Ek olarak, artan çevresel düzenlemelerle birlikte, Ölü Tank kesicilerdeki devasa SF6 yükü mercek altına alınmaktadır. Endüstri şu anda karbon ayak izini azaltmak için Vakum Kesicili Ölü Tank tasarımlarına veya alternatif gazlar (g3 veya C4-FN gibi) kullanımına yönelmektedir.
Özet
Canlı Tank ve Ölü Tank arasındaki seçim, "Hafif Esneklik" ile "Yüksek Bütünlüklü Kararlılık" arasında bir denge unsurudur.
- Sismik olmayan bir iç bölgedeyseniz ve daha düşük SF6 maliyetlerini ile esnek CT bakımını önceliklendiriyorsanız Canlı Tank'ı seçin.
- Sismik bir bölgedeyseniz veya maksimum entegrasyon ve zorlu çevresel koşullara karşı koruma gerektiren, alanı kısıtlı bir trafo merkezindeyseniz Ölü Tank'ı seçin.
