Temel ayrım
“Tek hareketli” ve “çift hareketli” terimleri, ark kontak sistemlerinin açılma ve kapanma sırasında nasıl hareket ettiğini tanımlar. Ana ve ark kontaklarının sayısına atıfta bulunmazlar.
- Tek hareketli kontak yapısı: bir kontak tarafı hareket eder—normalde hareketli kontak, nozul ve ilgili sıkıştırma bileşenleri—karşıt kontak ise sabit kalır.
- Çift hareketli kontak yapısı: üst ve alt kontak sistemleri, açılma/kapanma vuruşunun kritik kısmında zıt yönlerde hareket ederek bağıl ayrılma hızlarını artırır.
Tek hareketli: Sabit kontak ←→ Hareketli kontak
Yalnızca bir taraf hareket eder
Çift hareketli: Üst kontak ← → Alt kontak
Her iki taraf da zıt yönlerde hareket eder
Karşılaştırma
| Özellik |
Tek Hareketli Yapı |
Çift Hareketli Yapı |
| Mekanik düzen |
Bir kontak sistemi sabittir; diğeri işletme mekanizması tarafından tahrik edilir |
Her iki kontak sistemi de kollar, bağlantı kolları, kılavuzlar veya benzeri iletim bileşenleri aracılığıyla harekete katılır |
| Bağıl kontak hızı |
Hareketli kontakın hızına yaklaşık olarak eşittir |
Karşıt kontak hızlarının toplamı; benzer tahrik koşullarında daha yüksek bağıl hız elde edilebilir |
| İlk açılma performansı |
Hareketli kontakın gerekli açılma hızını sağlamasını gerektirir |
Kritik ark aralığında daha yüksek ilk ayrılma hızı elde edilebilir |
| İşletme enerjisi |
Genellikle daha yüksektir çünkü bir tarafın gerekli tam bağıl hızı üretmesi gerekir |
Mekanizmanın gerekli işletme enerjisini azaltabilir |
| İşletme mekanizması |
Genellikle daha yüksek çıkış kuvveti, hız ve rijitlik gerektirir |
Daha düşük enerjili mekanizmalarla daha uyumlu olabilir, ancak daha karmaşık iletim tasarımı gerektirir |
| Yüksek akım kesmesi |
Nozul, gaz akışı ve tek taraflı kontak hızına güçlü bir şekilde bağlıdır |
Daha yüksek bağıl hız, yüksek kısa devre akımları için kesme marjını iyileştirebilir |
| Düşük akım kesmesi |
Yeniden ateşlemeyi önlemek için dikkatli bir öz-üfleme veya yardımcı üfleme tasarımı gerektirir |
Ark döneminde daha yüksek bağıl hız, yeniden ateşleme riskini azaltmaya yardımcı olabilir |
| Mekanik karmaşıklık |
Daha düşük; daha az hareketli parça ve daha kısa hareket zinciri |
Daha yüksek; ek kollar, pimler, makaralar, kılavuzlar ve senkronizasyon gereksinimleri |
| İmalat ve bakım |
Genellikle imal edilmesi, ayarlanması, incelenmesi ve bakımı daha kolaydır |
Daha sıkı toleranslar ve aşınma, boşluk, yağlama ve zamanlama üzerinde daha yakın kontrol gerektirir |
| Tipik güvenilirlik endişeleri |
Hareketli kontak tahriki, kılavuz bileşenler, sıkıştırma bileşenleri ve mekanizma çıkışı |
Tüm tek hareketli yapı endişelerinin yanı sıra bağlantı aşınması, gevşeme, sıkışma ve zamanlama sapması |
Çift hareketin kesme performansını neden iyileştirebileceği
İlgili parametre, ark kontakları arasındaki boşluğun oluşma hızıdır:
Vbağıl=vüst kontak+valt kontak
İki kontak zıt yönlerde hareket ettiğinden, çift hareketli bir yapı, tek bir kontak sisteminin tüm hız talebini karşılamasını gerektirmeden vbağılvbağıl değerini artırabilir.
Bu, iki temel fayda sağlayabilir:
- Yüksek akım kesmesi: İlk açma ve ark dönemi sırasında daha hızlı boşluk oluşumu, ark soğutmasını, dielektrik toparlanmasını ve kesme marjını destekler.
- Azaltılmış tahrik mekanizması yükü: Gerekli bağıl hız iki hareketli sistem arasında paylaştırılabilir, bu da tek bir tahrikli kontakdan talep edilen hızı, kuvveti ve işletme enerjisini potansiyel olarak azaltabilir.

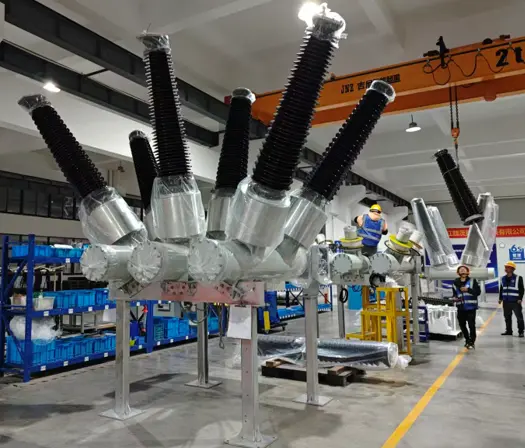

Rockwill Silikon Kauçuk İzolatörlü RHD-170 Ölü Tanklı SF₆ Devre Kesici
Mühendislik ödünleşimleri
Tek hareketli kontak yapısı
Avantajlar
- Daha basit mekanik düzen ve daha kısa hareket zinciri.
- Daha kolay imalat, montaj, devreye alma ve arıza teşhisi.
- Daha az hareketli arayüz ve koordinasyon gereksinimi.
- Olgun ve kanıtlanmış kesici platformları için uygundur.
Sınırlamalar
- Hareketli kontak ve tahrik mekanizması, gerekli ayrılma hızının neredeyse tamamını sağlamalıdır.
- Yüksek kesme kapasiteleri, daha büyük, daha hızlı veya daha yüksek enerjili bir mekanizma gerektirebilir.
- Puffer tipi kesme odalarında, mekanik gaz sıkıştırması işletme enerjisi talebini daha da artırır.

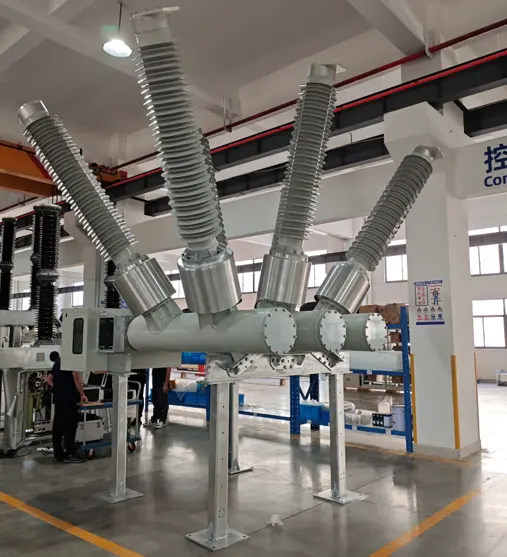

Rockwill Porselen İzolatörlü RHD-170 Ölü Tanklı SF₆ Devre Kesici
Çift hareketli kontak yapısı
Avantajlar
- Sınırlı bir strok içinde daha yüksek bağıl kontak hızı.
- Yüksek kısa devre akımları için potansiyel olarak daha iyi kesme marjı.
- Özellikle kendi kendine üfleme veya termal genleşme kesme prensipleriyle birleştirildiğinde daha düşük enerjili işletim mekanizmalarını destekleyebilir.
- Yüksek performanslı, kompakt veya hafif kesici tasarımları için kullanışlıdır.
Sınırlamalar
- Daha karmaşık mekanik iletim ve hareket koordinasyonu.
- Üretim toleranslarına, mekanik aşınmaya, yağlama durumuna ve birikmiş boşluklara karşı daha yüksek hassasiyet.
- Zamanlama optimize edilmelidir: zıt hareket, sadece tüm strok boyunca değil, ilgili ön çarpma ve ark aralıkları sırasında gerçekleşmelidir.
- Genellikle tasarım karmaşıklığını artırır ve üretim ile bakım gereksinimlerini artırabilir.
Seçim kılavuzu
| Temel gereksinim |
Tercih edilen yön |
Gerekçe |
| Basitlik, olgun tasarım ve bakım kolaylığı |
Tek hareketli |
Daha az hareketli parça ve daha düşük mekanik karmaşıklık |
| Yüksek gerilim, yüksek kısa devre kesme kapasitesi veya kompakt tasarım |
Çift hareketli |
Daha yüksek bağıl ayrılma hızı kesme performansını iyileştirebilir |
| Daha düşük işletme enerjisi veya yay mekanizmalı uyumluluk |
Kendinden üflemeli kesiciye sahip çift hareketli |
Tek bir yüksek enerjili hareketli sisteme olan bağımlılığı azaltmaya yardımcı olur |
| Sınırlı bakım kaynakları |
Tek hareketli veya kanıtlanmış saha geçmişine sahip çift hareketli bir tasarım |
Uzun vadeli mekanizma güvenilirliği ve servis desteği belirleyicidir |
| Mevcut tek hareketli bir kesicinin modernizasyonu |
Tam bir mühendislik değerlendirmesi gerektirir |
Çift hareketliye dönüştürmek kesiciyi, tahrik zincirini, işletme mekanizmasını ve tip testi performansını etkiler; bu basit bir kontak değişimi değildir |
Sonuç
Bir çift hareketli kontak yapısı, mekanik basitliği daha yüksek bağıl kontak hızı ve daha düşük işletme enerjisi potansiyeli ile değiştirir.
- Mekanik basitlik, bakım kolaylığı ve olgun, kanıtlanmış bir tasarım öncelikli olduğunda tek hareketli yapıyı seçin.
- Kesme performansı, azaltılmış işletme mekanizması enerjisi, kompaktlık veya yüksek kapasite öncelikli olduğunda çift hareketli yapıyı seçin.
- Çift hareketli yapı otomatik olarak daha güvenilir değildir; güvenilirliği büyük ölçüde bağlantı tasarımı, hareket zamanlaması, üretim tutarlılığı ve ömür boyu mekanik durum kontrolüne bağlıdır.
Rockwill 170 kV tank tipi devre kesici RHD serisi, kendi kendine üflemeli puffer kesme sistemi ile birleştirilmiş kanıtlanmış tek hareketli bir kontak yapısını benimser. Karmaşık çift hareketli bağlantılara güvenmek yerine, basitleştirilmiş bir iletim zinciri ile güçlü kesme performansı sunarak işletme mekanizması enerji gereksinimlerini azaltmak için arkın kendi enerjisini kullanır.
Yağsız, bakımsız yay işletme mekanizması, Seviye 9 olarak derecelendirilmiş sismik tasarım ve düşük gaz kaçak oranı ile birleştirilen RHD serisi, çoklu bağlantılı iletim sistemleriyle ilişkili zamanlama risklerinden kaçınırken 63 kA yüksek kısa devre kesme kapasitesine ulaşır. Bu, yüksek güvenilirlik, azaltılmış bakım iş yükü ve ekipman performansı ile uzun vadeli saha bakım kolaylığı için iyi dengelenmiş bir çözüm sağlar.
