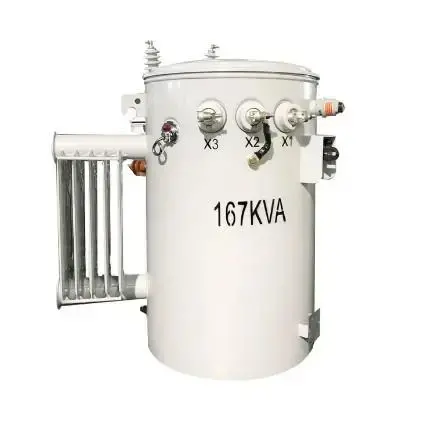

CSP Tek Fazlı Direk Montajlı Transformatör Yaygın Arıza Sorun Giderme ve Müdahale Kılavuzu

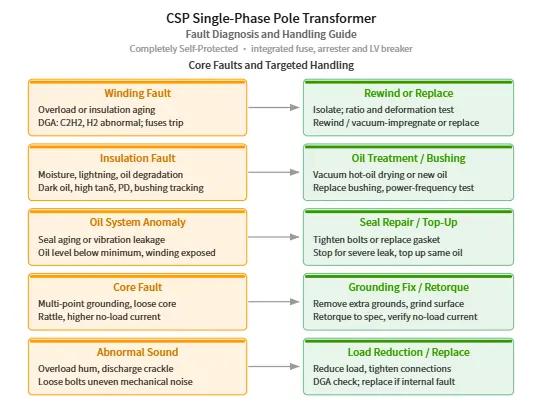

I. CSP Transformatörlerde Genellikle Meydana Gelen Temel Arızalar Nelerdir?

II. Tespit Edildikten Sonra Arızalar Hedefli Bir Şekilde Nasıl Giderilir?

• Sarım arızaları: Derhal durdurun ve her iki taraftaki beslemeyi kesin. Dönüş oranı testi ve sarım deformasyon testi ile arızayı tespit edin. Kısmi kısa devreler yeniden sarım ve vakumla emprenye gerektirir; eğer sarım bütünüyle hasar görmüşse, komple sarım setini değiştirin veya ünitenin büyük bir bakım için fabrikaya gönderin.
• Yalıtım sistemi arızaları : Yağ kalitesi bozulması durumunda, vakumlu sıcak yağ dolaşımı ile kurutma uygulayın veya yeni yağ ile değiştirin; buşing arızalarında, hafif kirlenme temizlenip izlenebilirken, şiddetli hasar görmüş buşingler ünite enerjisiz bırakıldıktan sonra değiştirilmeli ve ardından güç frekansı dayanım gerilimi testi yapılmalıdır.
• Yağ sistemi anomalileri : Hafif kaçaklarda vidaları sıkın veya contaları değiştirin; şiddetli kaçaklarda derhal durdurun, aynı tipte uygun transformatör yağı ile tamamlayın ve kaçağı tamamen onarın.
• Nüve arızaları : Çoklu topraklama durumunda, fazla topraklama noktalarını kaldırın ve güvenilir tek nokta topraklamasını sağlamak için temas yüzeylerini parlatın; nüve gevşekliği durumunda, sıkma vidalarını belirtilen tork değerine kadar yeniden sıkın ve yüksüz akımı test edin.
• Anormal ses ve titreşim : Dış aşırı yük durumunda, yükü azaltın; gevşek bağlantılar için bağlantıları sıkın ve temizleyin. Eğer dahili deşarj sesleri eşlik ediyorsa, çözünmüş gaz analizi (DGA) ile birlikte değerlendirin. Eğer ciddi bir dahili arıza doğrulanırsa, tüm üniteyi değiştirin. Tankın sahada rastgele açılması kesinlikle yasaktır.

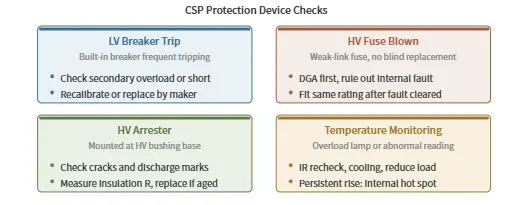

III. CSP'ye Özel Koruma Cihazlarında Özel Arıza Giderme Nasıl Yapılır?

• AG dahili devre kesici: Kesici sık sık atıyorsa, bunun ikincil taraf aşırı yükü veya kısa devresinden kaynaklanıp kaynaklanmadığını kontrol edin. Kesicinin içindeki yük/sıcaklık algılama elemanlarının hassas olduğunu doğrulayın; gerekirse, kesicinin üretici tarafından yeniden kalibre edilmesini veya değiştirilmesini sağlayın.
• YG koruma sigortası (zayıf halka tipi) : Sigorta attıktan sonra asla körü körüne değiştirmeyin. Önce DGA gibi yöntemlerle transformatörde dahili kısa devre arızası olmadığını teyit edin. Ancak dahili yalıtım delinmesi veya şiddetli aşırı yük dışlandıktan sonra, aynı ratede bir sigorta takılabilir.
• YG parafudr: YG buşingine doğrudan bağlı parafudru (kapak yuvasına monte edilmiş) görünümünde çatlak veya deşarj izleri açısından inceleyin ve yalıtım direncini ölçün. Parafudr yaşlanmış veya arızalanmışsa, yıldırım darbeleri doğrudan transformatörün YG tarafını deleceğinden, derhal değiştirilmelidir.
• Sıcaklık izleme / aşırı ısınma : Aşırı yük sinyal lambası yanarsa veya anormal sıcaklık okumaları görünürse, gövde sıcaklığını derhal bir kızılötesi termometre ile yeniden ölçün, soğutma koşullarını kontrol edin ve yükü uygun şekilde azaltın. Sıcaklık anormal şekilde artmaya devam ederse, dahili bir aşırı ısınma arızası olup olmadığını araştırın.

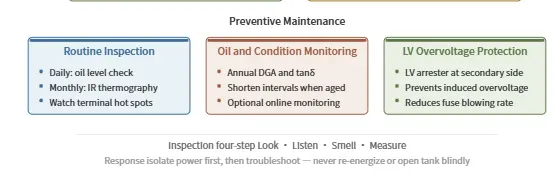

IV. Günlük İşletmede Önleyici Bakım Nasıl Yapılır?

• Düzenli kontrol ve sıcaklık ölçümü: Yağ seviyesinin normal skala içinde olduğunu günlük olarak doğrulayın ve anormal sıcak noktalar için gövde ve uç sıcaklıklarını kontrol etmek üzere aylık olarak bir kızılötesi termal kamera kullanın.
• Yağ durumu ve durum izleme: Yılda en az bir kez DGA ve dielektrik kayıp testi yapın; hizmet yılı daha uzun olan transformatörler için test aralıklarını uygun şekilde kısaltın. Koşullar elveriyorsa, fiber optik sıcaklık ölçümü ve çevrimiçi çözünmüş gaz izleme sistemleri kurun.
• İkincil taraf aşırı gerilim koruması: İkincil tarafta indüklenen aşırı gerilim nedeniyle dahili koruma sigortasının sık sık atmasını ortadan kaldırmak ve arıza oranını daha da düşürmek için transformatörün ikincil uçlarına yüksek enerjili, alçak gerilimli parafudrlar kurun.

V. Özet

CSP tek fazlı direk tipi transformatörler güçlü bir kendi kendine koruma yeteneğine sahip olsa da, işletme ve bakım personelinin yine de "önce önlem, hassas arıza giderme" ilkesine uyması gerekmektedir. Rutin kontroller sırasında, anormal sesler, yağ seviyesi dalgalanmaları ve ani sıcaklık değişiklikleri gibi erken gizli tehlikeleri keskin bir şekilde yakalamak için "bak, kokla, dinle ve ölç" dört adım yöntemini kesinlikle uygulayın.

Ani arızalar meydana geldiğinde, her zaman "önce enerjisiz bırak ve izole et, sonra araştır ve onar" güvenlik alt sınırını koruyun ve körü körüne gücü geri vermeyi veya yetkisiz saha bakımı için tankı açmayı kesinlikle yasaklayın.

Aynı zamanda, CSP ekipmanının özel yapısı göz önüne alındığında, sorunları oluşmadan önce önlemek, ekipmanın hizmet ömrünü en üst düzeye çıkarmak ve dağıtım şebekesinin güvenli ve istikrarlı çalışmasını sağlamak için dahili koruyucu sigorta, devre kesici ve yüksek gerilim parafudru dahil olmak üzere temel koruyucu elemanları düzenli olarak kalibre edin ve bakımını yapın.

Düzenleyen:Leon
