| Marca | Rw Energy |
| Número de model | Càrrega DC en columna ultrafina |
| Voltatge nominal | 3*230(400)V |
| Corrent elèctric nominal | 125A |
| Potència de sortida nominal | 40KW |
| Interfície de càrrega | CHAdeMO |
| Sèrie | WZ15L |

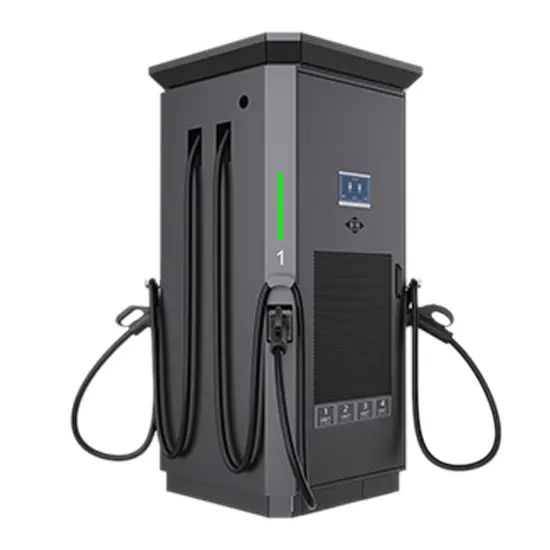

Visió general del producte
Aquest carregador DC d'alta eficiència i que estalvia espai està dissenyat per a escenaris mitjans o grans com flotes d'empreses, complexos comercials, àrees de servei de l'autopista i aparcaments de governs/campus. Integra mòduls de càrrega de 30kW/40kW per oferir una sortida nòminal de 40kW/60kW, equilibrant un rendiment potent amb un disseny compacte de muntatge en parets (no cal espai de terra gran). Compatible amb els estàndards principals (GBT, CCS1/CCS2, CHAdeMO, Tesla, NACS), és compatible amb la majoria dels vehicles de nova energia nacionals i internacionals sense adaptadors. Amb una taxa de fallos ultra baixa, dissipació de calor per aire, ampli rang de temperatura de funcionament (-30°C a 75°C), operació simple i baix soroll, assegura una càrrega estable i còmoda en diversos entorns.
Característiques clau
Doble càrrega d'alta potència i eficient: mòduls de 30kW/40kW (sortida de 40kW/60kW), eficiència nòminal ≥94%, reduint el temps de càrrega.
Disseny compacte: dimensions 1300mmx850mmx120mm, ocupació mínima d'espai de terra.
Instal·lació i operació fàcils: no cal enginyeria civil complexa; premsió de 2 segons per iniciar, premsió breu per aturar (apagada automàtica després de 2 segons).
Compatibilitat total amb estàndards: complint GBT 18487, ISO 15118, CHAdeMO 1.2/2.0, NACS, etc., gran versatilitat.
Funcionament estable: hardware optimitzat, dissipació de calor per aire, temperatura de funcionament -30°C~75°C, adaptant-se a condicions dures.
Baix soroll: soroll d'operació ＜65db, adequat per àrees comercials/oficina/públics.
Longitud de cable personalitzable: opcions de 3.5m/5m/7m, millorant la comoditat de càrrega.
Protecció de seguretat completa: protecció contra sobretensió/subtensió/sobrecorrent/curtcircuït; aïllament d'entrada-sortida ＞2.5kV.
Economització d'energia: factor de potència ＞0.98, reduint la pèrdua de potència reactiva.
Paràmetres tècnics
Model del producte |
WY-40kW |
WY-60KW |
Tensió d'entrada |
380VAC (3P+N+PE) / 50Hz |
|
Tensió de sortida |
200 - 750VDC |
|
Corrent de sortida (per defecte) |
125A |
200A |
Estàndard per a la boca de càrrega |
GBT / CCS1 / CCS2 / CHAdeMO / Tesla |
|
Mòdul de càrrega |
30KW |
40KW |
Efficiència |
≥94% a la potència de sortida nòminal |
|
Factor de potència |
＞0.98 |
|
Temperatura de funcionament |
-30°C a 75°C |
|
Altitud |
< 3000m |
|
Humedat de treball || emmagatzematge |
≤95% RH / ≤ 99% RH (No condensable) |
|
Cable d'entrada AC i interruptor |
3*16mm2+2*10mm2, 1m 80A / 3*25mm2+2*16mm2, 1m 125A |
|
Pes |
50kg / 60kg |
|
Dimensions (L x D x A) |
1300mm x 850mm x 120mm |
|
Instal·lació |
muntatge en parets |
|
Mode d'inici |
Mantenir premut el botó d'energia durant 2 segons per encendre. |
|
Mode d'apagada |
Premer breument el botó d'energia per apagar després de 2 segons. |
|
Refredament electrònica de potència |
Refredament per aire |
|
Estàndard |
GBT 18487 & GBT 27930 / ISO 15118 / IEC 61851 / SAE J1772/ CHAdeMO1.2 & CHAdeMO 2.0 / NACS |
|
Longitud del cable de càrrega |
3.5m / 5m / 7m (Opcional) |
|
Soroll |
＜65db |
|
Protecció contra ingressos |
IP30 |
|
Aïllament (entrada - sortida) |
＞2.5kV |
|
Seguretat elèctrica |
Protecció contra sobretensió, protecció contra subtensió, protecció contra sobrecorrent, protecció contra curtcircuït |
|
Escenaris d'aplicació
Flotes d'empreses de mitjana escala: adequades per a empreses de logística/operadors de cotxes compartits amb 10-30 vehicles; càrrega centralitzada durant les pauses de dinar/hores de baixa demanda.
Complexos comercials: servei addicional als aparcaments; estalvia espai, càrrega ràpida durant la compra/i menjar.
Àrees de servei de l'autopista: complementa les grans estacions de càrrega; compacte per a instal·lacions denses, reduint el temps d'espera.
Aparcaments de governs/campus: instal·lació en parets que s'ajusta a espais limitats; baixa taxa de fallos facilita la gestió de propietats.
Botigues 4S de vehicles de nova energia: carrega vehicles de manteniment/vaig d'assaig/clients; compatibilitat multiestàndard augmenta la professionalitat.
Estacions de transbord de logística: càrrega ràpida durant la càrrega/descàrrega; disseny integrat s'ajusta a espais limitats sense afectar la manipulació de mercaderies.
WZ15L (40/60kW) es potencia mitjana a alta, mentre que WZ15W (20/30kW) destaca per la seva instal·lació lleugera i portable. Quan l'espai és extremadament limitat, trieu el WZ-15W, que no ocupa espai al terra. Si hi ha espai suficient, trieu el WZ-15L per millorar l'eficiència de càrrega.
La longitud per defecte dels cables normals és de 3,5 m, i tota la gamma admet cables personalitzats d'una longitud de 3-7 m
Efficiència màxima ≥ 96%; El factor de potència és tot >0,98, amb baixes pèrdues d'energia.
