Válassza megfelelően: Rögzített vagy kihúzható VCB?

Különbségek a rögzített típusú és kihúzható (draw-out) vákuum átmeneti leállítók között

Ez a cikk összehasonlítja a rögzített típusú és kihúzható vákuum átmeneti leállítók szerkezeti jellemzőit és gyakorlati alkalmazásait, kiemelve a funkcionális különbségeket a valós világban történő üzemeltetés során.

1. Alapfogalmak

Mindkét típus vákuum átmeneti leállítók kategóriájába tartozik, megosztva a szívattyú átmeneti leállítóján keresztüli áram megszakítás alapvető funkcióját az elektromos rendszerek védelmére. Azonban a szerkezeti tervezés és a telepítési módszerek különbözőségei jelentős eltéréseket eredményeznek az alkalmazási helyzetekben.

2. Szerkezeti összetétel

Rögzített típusú átmeneti leállító

Az átmeneti leállító közvetlenül rögzítve van és véglegesen fixen telepítve a kapcsolókészítmény keretében. A vákuum átmeneti leállító, a működtető mechanizmus és a hőszigetelő támogatások szigorúan rögzítve vannak egy fix pozícióban, és nem mozgathatók. A külső csatlakozások buszsávok vagy kábelek révén történnek. A telepítés után a felbontás manuálisan történik, ahol el kell távolítani az összes csatlakoztatott részt, ami gyakran teljes energiamegszakítást igényel.

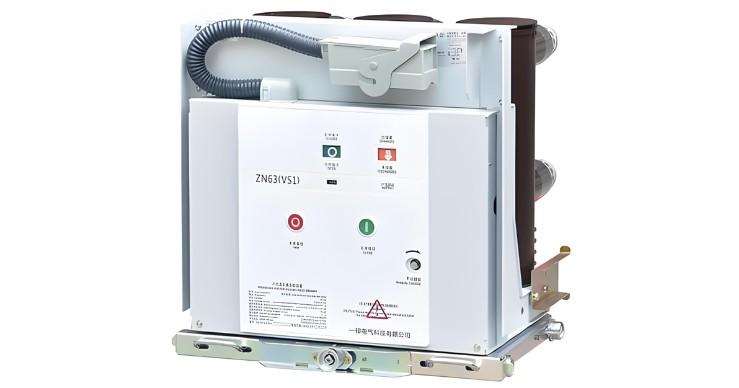

Kihúzható (draw-out) típusú átmeneti leállító

A szívattyú és a működtető mechanizmus integrált egy mozgó modulba (amit "tekerék" vagy "huzal" neveznek). A fő egység elválasztható az alapjától. Kerekekkel vagy golyókkal felszerelve, a tekerék előre telepített acélrúton fut a kapcsolókészítményen belül. A tekeréken található behelyezhető mozgó kapcsolók a fix állománykapcsolókkal egyeznek meg az alapban. Amikor beállítják, a mechanikai zárak biztosítják a biztonságos elektrikai kapcsolatot; amikor kihúzzák, az átmeneti leállító teljesen elkülönül a live rendszertől.

3. Karbantartási eljárások és működési idő

Rögzített típus

A karbantartás vagy a komponensek cseréje teljes energiamegszakítás mellett történik. A folyamat – energia leválasztása, felbontás, újratermeles – szabványos eljárások szigorú betartását igényli, és több személy szigorú ellenelektromos intézkedéseivel zajlik. A hiba diagnosztizálása során a körzet leállítása hatással van az egész rendszerre.

Kihúzható típus

A kihúzható koncepció lehetővé teszi az átmeneti leállító gyors elkülönítését. Általános eljárás: irányítási energia és vezetékek leválasztása → mechanikai zár felengedése → a rakodó mechanizmus kézi működtetése, hogy a tekerék a rúton haladjon egy külső karbantartási pozícióba (teljesen leválasztva a fő áramkör). Egy operátor 15–30 perc alatt végezheti a kihúzást, minimalizálva a nem hibás körzetek leállítási idejét.

4. Biztonság és berendezések használata

Rögzített típus

Véglegesen telepítve a kapcsolókészítményben, erős mechanikai védelemre van szükség a külső hatások ellen. Azonban a cseréhez a felső és alsó buszsávok leválasztása szükséges, ami növeli az emberi hiba kockázatát. N+1 redundancia konfigurációkban további tartalék szekrények vagy buszsáv-átadó térkörek szükségesek, ami magasabb berendezési és térköti költségeket eredményez.

Kihúzható típus

A moduláris koncepció csökkenti a hiba reagálási idejét. Tartalék tekerékek vagy komponens csomagok gyorsan cserélhetők a bájtba vészhelyzet esetén. Egyetlen átmeneti leállító tekerék használható több kapcsolókészítményen (standardizált rútokkal és behelyezhető interfészekkel), lehetővé téve a fő áramkörök és irányítási rendszerek független konfigurálását. Ez 15–40%-kal csökkenti a térköti redundancia igényeit.

Súlyos környezetekben, mint bányák vagy vegyipari üzemek, ahol nagy por, nedvesség vagy terhelés van, a rútok és a behelyezhető kapcsolók rendszeres karbantartása szükséges, beleértve a javított szegélyezést és a behelyezési erő kalibrálását, hogy elkerüljük a deformációt és fenntartsuk a vákuum integritást. Szemben ezzel a rögzített típus stabil kapcsolata enyhe előnyt jelent szélsőséges szennyezési feltételekben.

5. Gyártási költségek és technológiai küszöb

Gyártási szempontból a kihúzható típus további komponenseket tartalmaz – csúszó rútok, záró mechanizmusok és moduláris kapcsoló rendszerek –, ami a anyag és feldolgozás költségeit 20–30%-kal növeli a rögzített típusokhoz képest. A kisebb- és közepes méretű gyártók gyakran a rögzített típusú átmeneti leállítókat preferálják a gyártási költségek ellenőrzésére, és néhány kisebb energiaellátó cégnél a költségvetési korlátozások miatt ezeket prioritáznák.

A középnyomású rendszerekben, 110 kV alatt – például kereskedelmi komplexekben vagy lakossági átalakítókban – a rögzített típusok alkalmasak, ahol a kezdeti befektetés korlátozott és a működési feltételek stabilak. Szemben ezzel a kihúzható típus gyors karbantartási előnye azt idealizáltává teszi olyan létesítményekben, ahol a szállítás folyamatos folyamata szükséges, mint acélüzemek és adatközpontok.

Nagy szabadságjogú építési projektek esetén, ahol a berendezések gyakran helyeződnek át, a kihúzható koncepciók preferáltak, hogy csökkentsék a telepítési időt és összetettséget.

6. Választási útmutató

A rögzített és kihúzható típusok közötti döntés a felhasználóspecifikus tényezők egyensúlyozását igényli: munkaerő elérhetősége, hálózat-kritikalitás, költségvetés és karbantartási ciklus. Magas kockázatú természeti katasztrófák területén a rögzített rendszerek gyakran hosszú távú tartósságra kerülnek előtérbe. A kereskedelmi és automatizált ipari környezetekben a kihúzható koncepciók működési hatékonysága általában előnyben részesül.
