HECI GCB kwa Mawimbi – Kifuniko la Kufunga Sifa ya SF₆ Haraka

1. Maana na Kazi

1.1 Uelewa wa Kitambaa cha Mzunguko wa Umeme wa Mgeni

Kitambaa cha Mzunguko wa Umeme wa Mgeni (GCB) ni kitambaa chenye upatikanaji unaweza kutathmini kati ya mgeni na transformer wa kuongeza nguvu, kama msingi wa uhusiano kati ya mgeni na mtandao wa umeme. Mikazi yake muhimu zinazofaa ni kuzuia matukio katika upande wa mgeni na kuwasaidia mikakati za utaratibu wakati wa ushirikiano wa mgeni na mtandao wa umeme. Sera ya kufanya kazi ya GCB haijabadilika sana kutoka kwa kitambaa cha mzunguko cha umeme rasmi; lakini, kutokana na kiasi kikubwa cha DC kinachopatikana katika maguta ya mgeni, GCB yanahitajika kufanya kazi sana haraka ili kuzuia haraka matukio.

1.2 Upozi wa Mfumo unaotumia au haukutumii Kitambaa cha Mzunguko wa Umeme wa Mgeni

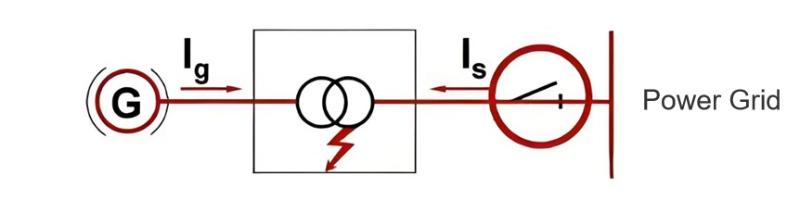

Figamu 1 inaonyesha jinsi ya kusimamia maguta ya mgeni katika mfumo ambao haukutumii Kitambaa cha Mzunguko wa Umeme wa Mgeni.

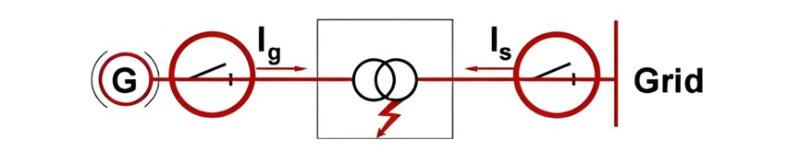

Figamu 2 inaonyesha jinsi ya kusimamia maguta ya mgeni katika mfumo unaotumia Kitambaa cha Mzunguko wa Umeme wa Mgeni (GCB).

Kama inavyoonyeshwa katika upozi huu, faida za kutumia Kitambaa cha Mzunguko wa Umeme wa Mgeni (GCB) zinaweza kuzungumzwa kama ifuatavyo:

Wakati wa uzalishaji wa asili na kukata umeme wa mgeni, hakuna hitaji wa kubadilisha tovuti ya umeme wa msaada—tunatumaini tu kitambaa cha mzunguko wa umeme wa mgeni, kwa kutosha kuboresha ubora wa umeme wa mtaani.

Ikiwa kitukio lipo ndani ya mgeni (yaani, upande wa mgeni wa GCB), kitambaa cha mzunguko wa umeme wa mgeni tu litapewa maelekezo la kutumika, kushughulikia sana umuhimu wa kujifanya wakati wa matukio ya mgeni.

Linawapa ubora wa muktadha wa transformer mkuu na transformer wa umeme wa mtaani wa nguvu nyingi. Wakati kitukio kilipata kwenye moja ya transformers haya, mgeni anaweza kuendelea kutoa umeme wa guta wakati wa kuchoma kwa umeme wake wa mchanganyiko—hata baada ya kitambaa cha mzunguko cha umeme wa nguvu nyingi cha transformer mkuu kufungwa kwa mikakati ya mstari wa muktadha. Na GCB imetumika, mgeni anaweza kufungwa haraka, kwa hivyo kukidhi madai kwa transformer mkuu—faida muhimu kwa mgeni makubwa.

Faida nyingine muhimu ni kudhibiti au kuepuka madai kwa mgeni kutokana na kazi isiyofanana (pole-disagreement) ya kitambaa cha mzunguko cha umeme wa nguvu nyingi. Katika majengo ya mgeni-transformer, kitambaa cha mzunguko cha umeme wa nguvu nyingi hutumika kwa kiwango cha nguvu nyingi, na katika vifaa vya kufungua, umbali mkubwa wa pole-pole hutokanaa kuleta kiuwezo cha kujihisi pole-pole. Hivyo basi, kazi isiyofanana inaweza kutokana wakati wa kujifanya asili. Hali hii huchangia umeme wa negative-sequence kwenye stator ya mgeni, na rotor ana ukosefu wa kutosha wa kupata magnetic fields za negative-sequence—kwa hivyo kunaweza kuleta madai kubwa kwa rotor. Lakini, GCB za zamani zimeundwa na kufanyika kwa ustawi wa kijamii pole-pole, kwa urahisi kudhibiti kazi isiyofanana.

Kwa matukio yanayotokea upande wa mgeni wa GCB, kitambaa cha mzunguko wa umeme wa mgeni tu litapewa maelekezo la kutumika—bila kutofunga kitambaa cha mzunguko cha umeme wa nguvu nyingi cha transformer mkuu—kukidhi athari kwa tanzania nzima na kuboresha ustawi wa mfumo.

Mkakati wa viwanda wa umeme unakuwa rahisi zaidi na rahisi zaidi, kurekebishwa, na gharama. Transformer wa umeme wa mtaani na vifaa vyake vya kufungua na kufungua vya nguvu nyingi vinaweza kufutwa. Na GCB imetumika, wastani wa utaalamu wa viwanda unaboreshwa kwa asili 0.3%–0.6%, na ustawi wa mgeni unaweza kubadilika kwa fedha za umeme.

2. Muundo na Kazi

2.1 Muundo Kamili

Mfumo wa kitambaa unatafsiriwa kwa vifaa na mashine zifuatazo, zote zimetengenezwa kwenye support frame moja. Tangu maagizo ya kununua, baadhi ya vifaa vilivyolitafsiriwa vinaweza kukataliwa.

Muundo wa asili wa vifaa vya HEC/HECI-type switchgear inajumuisha:

• Kitambaa cha SF₆

• Kitambaa cha kufungua (isolating switch)

• Kitambaa cha kuhamisha (grounding switch)

• Capacitors

• Transformers wa umeme wa mzunguko (CTs)

• Transformers wa umeme wa kiwango (VTs)

Surge arresters, shorting links, na kitambaa cha kuanza (kwa Static Frequency Converter, SFC) yanapatikana kama vitu vya chaguo.

1 – Kitambaa 2 – Kitambaa cha kufungua (Isolating switch) 3a – Kitambaa cha kuhamisha 3b – Kitambaa cha kuhamisha 4 – Shorting link 5 – Kitambaa cha kuanza (SFC) 6 – Capacitor

7 – Transformer wa umeme wa mzunguko 8 – Transformer wa umeme wa kiwango 9 – Surge arrester 10 – Enclosure

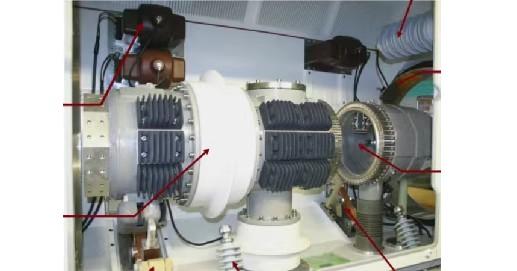

Kitambaa kimejirudia na vipeo vya SF₆ kama chombo cha kuzuia magonjwa. Viungo vikuu na viungo vya magonjwa vimekutana. Viungo vinakokotwa na mfumo wa kupamba. Pole za tatu za kitambaa kimeunganishwa mekanikali.

1 – Unganisho wenye uwezo wa kukubalika 2 – Kitambaa cha kutengeneza (Kitambaa cha kutengeneza) 3 – Chombo cha kuzuia magonjwa 4 – Uzio 5 – Nyuzi 6 – Kitambaa cha kutengeneza (Kitambaa cha kutengeneza) 7 – Unganisho wa nyuzi ya mzunguko wala

8 – Mabadiliko ya umeme

Vigezo vya ndani vya nyuzi ya GCB vilivyopatikana katika picha hii chini.

2.2 Muundo na Fanya ya Vigezo

1) Mfumo wa Kukokota

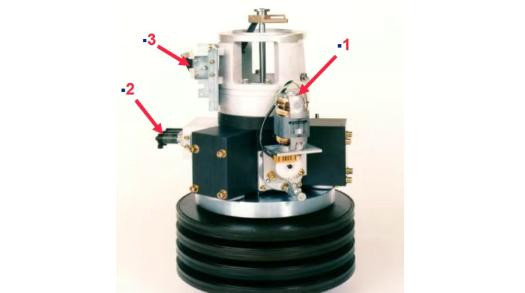

Kitambaa cha GCB cha aina ya HECI5 kinatumia mfumo wa kukokota wa AHMA 4. Picha ya kweli ya mfumo huu ni ifuatayo:

1 – Motori moja (motori ya pompa ya mafuta) 2 – Viungo vya msingi vya kiwango cha ubaini 3 – Viungo vya msingi

① Moduli wa Kutumia:

Moduli unatumia muundo wa tofauti ya maoni, ambako mafuta ya juu yanajihusisha mara kwa mara kwenye pembeni juu la mshale. Mwangaza wa kufungua na kufunga unaweza kubadilishwa kwa undani kwa kutumia vitu vya kubadilisha mwanga.

② Moduli wa Kuunda Nishati:

Kutokana na mafuta ya hidrauliki, mshale wa kuunda nishati unapiga pembe za disc na kuunda nishati ya hidrauliki kwa muda mrefu kwenye silinda la mshale wa kuunda nishati, kunipatia nishati inayohitajika kwa kutumia na kufunga.

③ Moduli wa Kubainisha:

Maelekezo ya umeme kutoka chumba kuu cha kubainisha huweka kwa kutumia solenoidi za kufungua/kufunga, ambazo zinabainisha kitambaa cha kubainisha kufungua au kufunga.

④ Moduli wa Kubadilisha (Unganisho):

Wakati mshale unavyozuka, mikono miwili yake yanahusu kitambaa cha msingi kuchofuata, kwa hivyo kubadilisha ishara za kufungua/kufunga.

⑤ Moduli wa Pompa ya Mafuta:

Motori ya umeme hutumia pompa ya mafuta kumpa mafuta kwenye mshale, kubadilisha nishati ya umeme kwa nishati ya hidrauliki.

⑥ Moduli wa Kujifunza:

Pembe za disc zinapiga kam alimtu katika switch ya kigawo, ambayo inazuka kufungua au kufunga viungo vya microswitch. Hii hutumia ishara za alarm na huduma za kujifunza kwa chumba kuu cha kubainisha. (Wakati uwiano unaelekea juu ya thamani iliyowekwa, valve ya kurekebisha uwiano hutofautiana kwa kupata uhifadhi wa uwiano mkubwa.)

2) Kitambaa

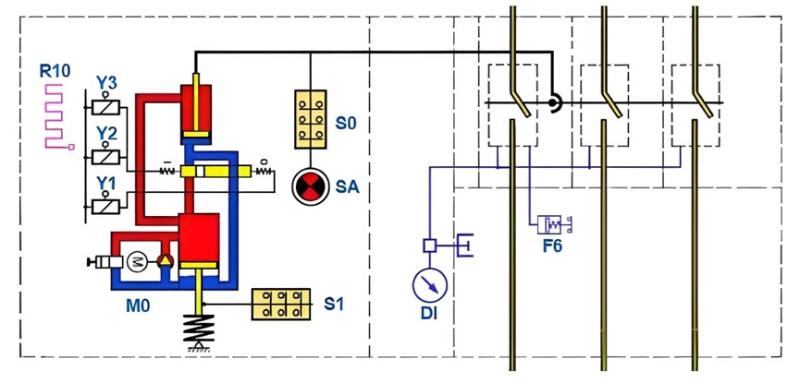

Kitambaa ni muundo muhimu wa GCB. Sura ya muundo wake sio ngumu, na ramani ya fanya yake ni ifuatayo:

S1 – Switch ya kigawo cha spring S0 – Switch ya msingi SA – Ishara ya nyanja Y1 – Coil ya kufunga Y2, Y3 – Coils ya kufungua 1 na 2 M0 – Motori ya kuunda nishati R10 – Moto DI – Ishara ya ukakasa

F6 – Monitori ya ukakasa

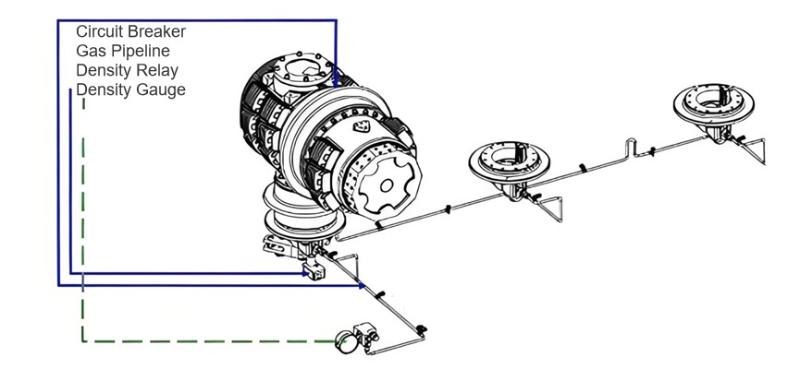

3) Mfumo wa Viipeo vya SF₆

Katika GCB, viipeo vya SF₆ vinapatikana tu katika kitambaa, relay ya ukakasa, gauge ya ukakasa, na mifupa ya mazingira ya viipeo.

Monitori ya ukakasa ni kifaa cha kubainisha uwiano unaohusisha joto linalotumika kubainisha ukakasa wa viipeo vya SF₆ katika pole tatu (mzunguko tatu). Uwiano unaweza kuoneshwa kwa undani kwa kutumia gauge ya uwiano. Wakati uwiano unaruka chini ya thamani iliyowekwa, monitori ya ukakasa hutuma ishara ya “REPLENISH GAS”. Ikiwa viipeo vya SF₆ vinaruka endelea, viungo vya microswitch vya wito mbili vinapiga interlocks ambazo huvipata kutumia chochote—kitambaa kimekuwa kijishikilia kwa njia ya mekano na umeme.

Thamani za kubainisha za monitori ya ukakasa zimeandikwa katika ramani zenye kuhusu na mizingiri ya ukakasa ya viipeo vya SF₆.

Paneli ya kubainisha ya sanduku la kubainisha inajumuisha kwa kila pombe:

• Switch ya kugawanya

• Mpiga hesabu ya kutumia

• Ishara za kutumia na taarifa

• Vitufe vya kutumia kwenye eneo

4) Sanduku la Uzawadi

Vipengele vyote vya mfumo wa uzawadi wa kusimamia kikabu kilicho integritumika ndani ya sanduku la uzawadi. Mfumo wa mwisho na mzunguko wa ufanya wameelezea katika michoro muhimu ya uzawadi. Vipengele vinavyohusisha uzawadi vilivyovunjwa vinapatikana ndani ya sanduku la uzawadi:

S2 – Kitufe cha Kuchagua Chumbani au Mbali: Aina ya kufanya inachaguliwa kupitia kitufe S2.

Katika namba ya mbali, maamizo yanaweza kutolewa tu kutoka chumba kuu cha kusimamia.

Katika namba ya chumbani, maamizo yanaweza kutoka tu kutoka sanduku la uzawadi la kikabu kilicho.

Wakati unapo baki katika namba ya chumbani, kiuncha cha kitufe S2 haipweze kutengenezwa. Inaonekana ni nzuri kuunda kiuncha hiki katika chumba kuu cha kusimamia.

S11/S12 – Vitufe viwili vya kubofya na kusimamia kwa upya kwa kutumia nuru.

5) Mfumo wa Kuondokana na Mafuta (Ulinzi wa Upungufu)

Chapa ya Kuburuka: Ikiwa atariri ndani ya chombo (kutokana na ukuaji wa umeme wa kidogo), na ukungu ndani ya chombo unafika hati iliyotengenezwa, chapa ya kuburuka itaburuka kushughulikia ukungu zaidi kwa haraka. Hii inaweza kuzuia kuvunjika kwa chombo kwa kutoa SF₆ kwa urahisi na kwa usalama.
