HECI GCB for Generators – Արագ SF₆ շղթայի կոտրիչ

1.Սահմանում և ֆունկցիա

1.1 Գեներատորի շղթայի բլոկի դերը

Գեներատորի շղթայի բլոկը (GCB) գեներատորի և քայքայի փոխանցման ձեռնարկի միջև գտնվող կոնտրոլելի դիսկոնեկտացիայի կետն է, որը գեներատորի և էլեկտրաէներգետիկ ցանցի միջև հանդիպում է: Այն գեներատորի կողմից առաջացած սխալների հեռացումը և գեներատորի սինխրոնիզացիայի և ցանցի միացման ժամանակ օպերատիվ կառավարումը ապահովում է: GCB-ի գործողության սկզբունքը նույնիսկ չի տարբերվում ստանդարտ շղթայի բլոկի գործողությունից, սակայն գեներատորի սխալ հոսանքների բարձր DC կապակցված բաղադրիչի պատճառով պետք է շեղվի շատ արագ, որպեսզի արագ հեռացնի սխալները:

1.2 Համակարգերի համեմատում գեներատորի շղթայի բլոկով և առանց այդ բլոկի

Նկար 1-ը ցույց է տալիս գեներատորի սխալ հոսանքի հատումը առանց գեներատորի շղթայի բլոկի համակարգում:

Նկար 2-ը ցույց է տալիս գեներատորի շղթայի բլոկով (GCB) համակարգում գեներատորի սխալ հոսանքի հատումը:

Վերը նշված համեմատման համաձայն, գեներատորի շղթայի բլոկի (GCB) տեղադրման առավելությունները կարող են համագործակցվել հետևյալ կերպ:

Գեներատորի նորմալ սկսման և դադարեցման ժամանակ օժանդակ էլեկտրաէներգիայի աղյուսակի փոփոխությունը անհրաժեշտ չէ—պարզապես գեներատորի շղթայի բլոկի գործողությունն է անհրաժեշտ, որը նշանակապես բարձրացնում է կայանական էլեկտրաէներգիայի հավասարակշռությունը:

Գեներատորի ներսում առաջացած սխալների դեպքում (այսինքն, GCB-ի գեներատորի կողմից), պետք է միայն գեներատորի շղթայի բլոկը հեռացնել, որը նշանակապես կրճատում է միավորի սխալների ժամանակ օպերատիվ կառավարման բարդությունը:

Այն ավելի լավ պաշտպանություն է ապահովում գլխավոր ձեռնարկի և բարձր լարման կայանական ձեռնարկի համար: Եթե այս ձեռնարկներից որևէ մեկում ներսում սխալ է առաջանում, գեներատորը շղթայի սխալ հոսանքը շարունակում է կորուստացնել նույնիսկ գլխավոր ձեռնարկի բարձր լարման կողմի շղթայի բլոկը պաշտպանական ռելեյն կցումից հետո: GCB-ի ներդրման դեպքում գեներատորը կարող է արագ հեռացվել, որով նշանակապես կրճատվում է գլխավոր ձեռնարկի վնասը, որը նշանակապես կարևոր է մեծ հզորության միավորների համար:

Մեկ այլ նշանակապես առավելություն է գեներատորի վնասների կրճատումը բարձր լարման շղթայի բլոկի ոչ համաzeitig գործողության պատճառով: Գեներատոր-ձեռնարկի միավորներում բարձր լարման շղթայի բլոկը գործում է բարձր նորմավոր լարման մեջ, և բաց կառուցվածքով սահմանափակումներում փուլերի միջև մեծ հեռավորությունը չի թույլատրում մեխանիկական երեք փուլերի կապակցումը: Այսպիսով, ոչ համաժամանակ գործողությունը կարող է տեղի ունենալ նույնիսկ նորմալ կցումի ժամանակ: かかる պայմանները գեներատորի ստատորում բացասական հաջորդականության հոսանքներ են առաջ բերում, և ռոտորը շատ սահմանափակված է բացասական հաջորդականության մագնիտական դաշտերի համար, որը կարող է հանգեցնել ռոտորի համար սերիոզ վնասների: Այսօրվա ժամանակ GCB-ները առանձնապես կառավարվում են և պատրաստվում են երեք փուլերի մեխանիկական կապակցմամբ, որը արդյունավետորեն անհաջողությունները կրճատում է կամ անհետացնում:

GCB-ի գեներատորի կողմի սխալների դեպքում պետք է միայն գեներատորի շղթայի բլոկը հեռացնել, առանց գլխավոր ձեռնարկի բարձր լարման կողմի շղթայի բլոկը հեռացնելու, որը նշանակապես կրճատում է ընդհանուր ցանցի կառուցվածքի վրա ազդեցությունը և առաջ բերում է համակարգի կայունությունը:

Էլեկտրակայանների կառուցվածքը դառնում է պարզ և ավելի տնտեսական, նվազեցնելով ներկայացման, կոմիսիոնացման ժամանակը և ծախսերը: Կայանական ձեռնարկը և նրա հետ կապված միջին և բարձր լարման սահմանափակումները կարող են բացակայել: GCB-ի ներդրման դեպքում սրավի միջին հասանելիությունը ավելանում է 0.3%-ով–0.6%-ով, և գեներատորի ավելի բարձր հասանելիությունը անմիջապես առաջ բերում է էներգիայի եկամուտի ավելացումը:

2. Կառուցվածք և ֆունկցիա

2.1 Ընդհանուր կառուցվածք

Շղթայի բլոկի համակարգը էության մեջ բաղկացած է հետևյալ կաponentներից և սարքավորումներից, որոնք տեղադրված են ընդհանուր հենքի վրա: Առանց ներգործանացման պահանջանմունքների ըստ որոշ ցուցակացված կապոնենտները կարող են բացակայել:

HEC/HECI-տիպի սահմանափակման ստանդարտ կառուցվածքը ներառում է:

• SF₆ շղթայի բլոկ

• Դիսկոնեկտոր (անջատող սահմանափակիչ)

• Երկրային սահմանափակիչ

• Կոնդենսատորներ

• Հոսանքի ձեռնարկներ (CTs)

• Լարման ձեռնարկներ (VTs)

Բարձրահարակիցները, կորոտող հղումները և սկսած սահմանափակիչը (SFC համար) առանց պահանջանմունքների հասանելի են որպես ընտրանական էլեմենտներ:

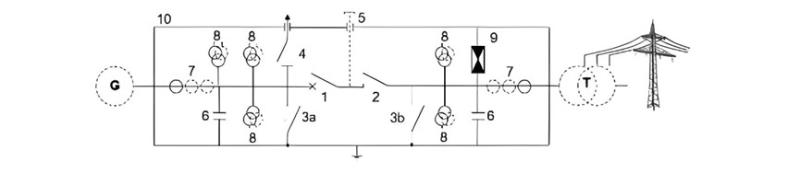

1 – Շղթայի բլոկ 2 – Դիսկոնեկտոր (անջատող սահմանափակիչ) 3a – Երկրային սահմանափակիչ 3b – Երկրային սահմանափակիչ 4 – Կորոտող հղում 5 – Սկսած սահմանափակիչ (SFC) 6 – Կոնդենսատոր

7 – Հոսանքի ձեռնարկ 8 – Լարման ձեռնարկ 9 – Բարձրահարակից 10 – Թանգարան

Ալիքային կողմը լցված է SF₆ գազով որպես ալիքային դադարիչ։ Հիմնական կապերը և ալիքային կապերը բաժանված են։ Կապերը աշխատում են սպիրտային մեխանիզմի հետ։ Սարքի երեք բեռնակի մեխանիկապես կապված են։

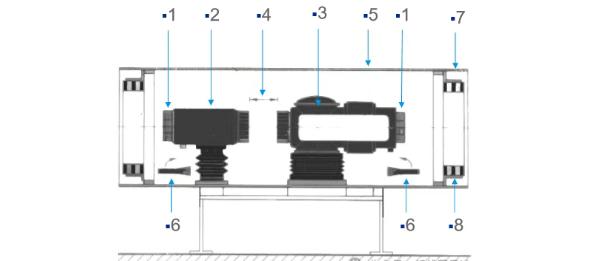

1 – Մարմինային կապ 2 – Դիսկոնեկտոր (Իզոլացիա) 3 – Ալիքային դադարիչի կամար 4 – Իզոլացիա 5 – Քարտեզ 6 – Երկրակապ (Grounding) սույն 7 – Իզոլացված փուլային բարձրացուցիչ կապ

8 – elektrakan transformator

GCB քարտեզի ներսում գտնվող կազմակերպությունը ցուցադրված է ներքևում նկարում։

2.2 Կազմակերպությունը և ֆունկցիան

1) Աշխատանքային մեխանիզմ

HECI5-տիպի GCB սարքը օգտագործում է AHMA 4 աշխատանքային մեխանիզմ։ Այս աշխատանքային մեխանիզմի ֆիզիկական նկարը հետևյալն է.

1 – Միացված մոտոր (մասնիկ մոտոր) 2 – Կառավարման վալվան օգնական կապեր 3 – Օգնական կապեր

① Աշխատանքային մոդուլ.

Մոդուլը ընդունում է հաստատուն ճնշումային տարբերության կառուցվածք, որտեղ բարձր ճնշումով մասնիկ անընդհատ ազդում է պիստոնի վերին ծայրի վրա։ Բացելու և փակելու արագությունները կարող են ներկայացվել առանձին համապատասխան թուլոցներով։

② Էներգիայի պահեստավորման մոդուլ.

Հիդրավլիկ մասնիկի ազդեցությամբ ակկումուլյատորի պիստոնը սեղմում է դիսկային մuelle և երկար ժամանակով պահում է հիդրավլիկ էներգիան էներգիայի պահեստավորման պիստոնային գլուխում, տալիս անհրաժեշտ էներգիայի պահեստ բացելու և փակելու գործողությունների համար։

③ Կառավարման մոդուլ.

Գլխավոր կառավարման սալից ստացված էլեկտրական հրամանային ազդեցությունը ակտիվացնում է բացելու/փակելու էլեկտրամագնիսական վալվան, որը իր հերթին փոխում է ուղղության կառավարման վալվան, հաստատելով սարքի բացումը կամ փակումը։

④ Ադապտեր (կապ) մոդուլ.

Պիստոնի շարժումը ընթացքում կապակցող կողմագիծ անցկացնում է օգնական սարքը պտտվել, հետևաբար փոխելով բացելու/փակելու դիրքերի ազդեցությունները։

⑤ Հիդրավլիկ մոտորի մոդուլ.

Էլեկտրական մոտորը շարժում է հիդրավլիկ մոտորը մասնիկ անցկացնելու համար ակկումուլյատորում, վերածելով էլեկտրական էներգիան հիդրավլիկ էներգիայի։

⑥ Մոնիտորինգի մոդուլ.

Դիսկային մuelle-ի սեղմումը աշխատում է լիմիտային սարքի կամարը, որը պտտվում է բացել կամ փակել միկրոսարքի կապերը։ Այս ընթացքը տալիս է աղանդային ազդեցություններ և ավտոմատ կապակցում գլխավոր կառավարման սալի համար։ (Երբ ճնշումը գերազանցում է նշված արժեքը, ճնշումը նվազեցնող վալվան ավտոմատ բացվում է ավելի բարձր ճնշումի պաշտպանության համար.)

2) Սարքի կողմը

Սարքի կողմը GCB-ի հիմնական կազմակերպությունն է։ Այն կառուցվածքային սկզբունքը չէ բարդ, և դրա ֆունկցիոնալ սխեման հետևյալն է.

S1 – Սպրինգի սահմանային սարք S0 – Օգնական սարք SA – Դիրքի ցուցիչ Y1 – Փակելու կոյլ Y2, Y3 – Բացելու կոյլեր 1 և 2 M0 – Էներգիայի պահեստավորման մոտոր R10 – Ջերմացնող DI – .Dense ցուցիչ

F6 – _dense մոնիտոր

3) SF₆ գազային համակարգ

GCB-ում SF₆ գազը առկա է միայն սարքի կողմում, dense ռելեում, dense ցուցիչում և միջոցառող գազային հոսքերում։

Dense մոնիտորը մի տեմպերատուրային կոմպենսացված ճնշումային մոնիտորինգ սարք է, որը օգտագործվում է երեք բեռնակի (երեք փուլային) սարքի SF₆ գազի dense-ը մոնիտորելու համար։ Գազի ճնշումը կարող է ուղիղ դիտվել ճնշումային ցուցիչով։ Երբ ճնշումը նվազում է նշված սահմանային արժեքից, dense մոնիտորը ուղարկում է «Գազ լրացնել» ազդեցություն։ Եթե SF₆ ճնշումը շարունակում է նվազել, երկու անկախ միկրոսարքեր ակտիվացնում են ինտերլոկներ, որոնք արգելում են ցանկացած սարքավորումները սարքի մեխանիկական և էլեկտրական բարձրացուցիչներով սահմանափակվում են։

Dense մոնիտորի սահմանային կետերը նշված են համապատասխան կառավարման սխեմաներում և SF₆ գազի dense-ի համար սահմանային կորերում։

Կառավարման սալի կառավարման պանելը կազմված է հիմնականում չորս մասերից.

• Ինտերլոկ սարք

• Աշխատանքային հաշվարկիչ

• Աշխատանքային և աղանդային ցուցիչներ

• Ընթացիկ աշխատանքային ռեժիմի կոճակներ

4) Կառավարման կապակոտ

Սխելիչի գործադիր մեխանիզմի բոլոր ֆունկցիաները ինտեգրված են կառավարման կապակոտում։ Վերջնական կոնֆիգուրացիան և ֆունկցիոնալ կառուցվածքը մանրամասն ներկայացված են համապատասխան կառավարման դիագրամներում։ Հետևյալ կառավարման կոմպոնենտները բոլորը տեղափոխված են կառավարման կապակոտում:

S2 – Տեղական/Հեռավոր ընտրող սարք։ Գործառույթային ռեժիմը ընտրվում է S2 սարքով։

Հեռավոր դիրքում հրամանները կարող են տրվել միայն գլխավոր կառավարման սալից։

Տեղական դիրքում հրամանները կարող են տրվել միայն սխելիչի կառավարման կապակոտից։

Տեղական դիրքում S2 ընտրող սարքի բանակը չի կարող հեռացվել։ Առաջարկվում է պահել բանակը կառավարման սալում։

S11/S12 – Սխելիչի գործադիր հրամանների համար ներկայացված լուսային սեղմիչ սարքեր։

5) Պարագավորման (Երկարագույն պաշտպանության) система

Բացվող շառավիղ. Ներքին աղեյակային կողմնակալության դեպքում (կարգավորված կորուսակային հոսանքի պատճառով), եթե կապակոտի ներսում գազի ճնշումը հասնում է ակտիվացման սահմանին, բացվող շառավիղը կոշկում է և անմիջապես ազատում է ավելորդ ճնշումը։ Այս արագ վերադարձը կարգավորում է կապակոտի կատաստրոֆային կողմնակալությունը՝ անվտանգորեն դարձնելով SF₆ գազի ավելորդ ճնշումը։
