| Marke | Switchgear parts |
| Modellnummer | 405KV SF6-Gasfüllschrank mit Federabdichtungsbetriebsmechanismus |
| Nennspannung | 40.5kV |
| Nennstrom | 630A |
| Nennfrequenz | 50/60Hz |
| Serie | RNG-40.5 |
Betriebsanweisungen für den Federmechanismus
Schließen
Stellen Sie sicher, dass die Produkte ohne Transport auf dem Verformungsmechanismus des Lastschalters befestigt sind, und fügen Sie den Betriebshebel in den oberen Teil des speziellen Mechanismus ein. Drehen Sie ihn etwa 90 Grad im Uhrzeigersinn, so dass der Lastschalter im Körper unter der Wirkung der Federkraft geschaltet wird. Oder bei elektrischer Betätigung drücken Sie den Schaltknopf, der Motor treibt den Mechanismus, um den Schaltvorgang abzuschließen und die Operation durchzuführen, zu diesem Zeitpunkt kann keine Bodenoperation durchgeführt werden.
Schalten
Der Betriebshebel wird in den oberen Teil des Mechanismus eingeführt und gegen den Uhrzeigersinn etwa 90 Grad gedreht, und der Lastschalter wird unter der Wirkung der Kraft der Mechanismusfeder betrieben, und der Hauptkreis wird geteilt. Oder bei elektrischer Betätigung, nach dem Schaltknopf, treibt der Motor den Mechanismus, um den Schaltvorgang abzuschließen, zu diesem Zeitpunkt kann eine Schließoperation oder eine Erdung durchgeführt werden.
Erdschließen und Erdungsschalten
Der Betriebshebel wird in den unteren Teil des Mechanismus eingeführt und etwa 90 Grad im Uhrzeigersinn gedreht. Der Lastschalter schließt den Erdkreis unter der Wirkung der Kraft der Mechanismusfeder, so dass die Schließoperation des Hauptkreises zu diesem Zeitpunkt nicht durchgeführt werden kann. Der Betriebshebel dreht sich etwa 90 Grad gegen den Uhrzeigersinn, und der Lastschalter schaltet den Erdkreis unter der Wirkung der Kraft der Mechanismusfeder, was für eine Schließoperation oder Erdung verwendet werden kann.

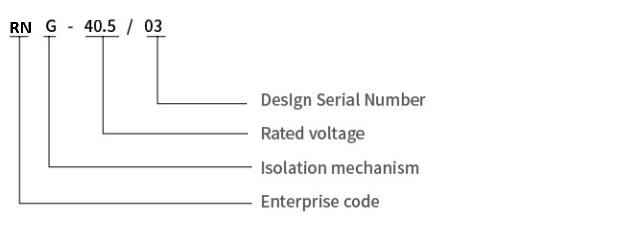

Modellzusammensetzung und Bedeutung
