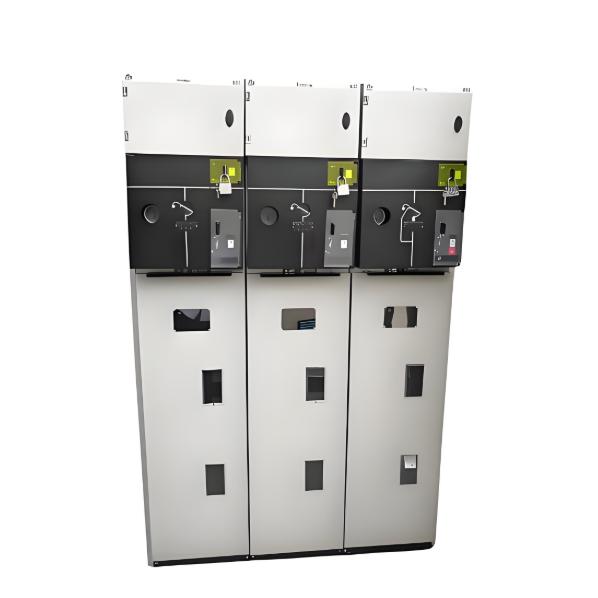

Ringhovedenhet med luftomsløpsstruktur

Patent Title: Ring Main Unit Provided with an Air Circulation Structure

Application Publication No.: CN 106099739 A

Application Publication Date: 2016.11.09

Application Number: 201610680193.9

Application Date: 2016.08.16

Patent Agency: Tianjin Sanli Patent & Trademark Agency Ltd. 12107

International Patent Classification (Int.Cl.):

• H02B 13/00 (2006.01)

• H02B 1/56 (2006.01)

Sammendrag:

Oppfinnelsen gjelder en ringhovedenhet utstyrt med en luftomstillingsstruktur. Bunnen av kabinettkroppen til ringhovedenheten er av sammensatt struktur, inkludert et varmelag. Varmelaget er utstyrt med varmestaver, en fuktighetssensor og en vifte. Overflaten av varmelaget har gjennomgående hull/permeable hull. Viften er plassert på en side av varmelaget, og varmestavene er jevnt fordelt i varmelaget. Toppen av kabinettkroppen til ringhovedenheten har en åpning, der en trykkrelasjonskappe er installert. Midtseksjonen av trykkrelasjonskappe inneholder en ventilasjonmekanisme, som består av lameller og en filterflate plassert fra topp til bunn. Temperatursensoren, varmestavene og viften er alle koblet til en kontroller. Når fuktigheten er høy og overstiger en forhåndsinnstilt terskel, kontrollerer kontrolleren at varmestavene oppvarmes og viften blåser luft. Den varme luften blir utledet oppover gjennom gjennomgående hull/permeable hull og utslippes gjennom trykkrelasjonskappe, slik at tørking blir oppnådd.

Krav:

1. En ringhovedenhet utstyrt med en luftomstillingsstruktur, kjennetegnet ved at bunnen av kabinettkroppen til ringhovedenheten er av sammensatt struktur, inkluderer et varmelag; varmelaget er utstyrt med varmestaver, en fuktighetssensor og en vifte; overflaten av varmelaget har gjennomgående hull/permeable hull; viften er plassert på en side av varmelaget; varmestavene er jevnt fordelt i varmelaget; toppen av kabinettkroppen til ringhovedenheten har en åpning, der en trykkrelasjonskappe er installert; midtseksjonen av trykkrelasjonskappe inneholder en ventilasjonmekanisme; ventilasjonmekanismen inkluderer lameller og en filterflate plassert fra topp til bunn; temperatursensoren, varmestavene og viften er alle koblet til en kontroller.

2. Ringhovedenheten utstyrt med en luftomstillingsstruktur ifølge krav 1, kjennetegnet ved at en fast akse er sveiset ved åpningen; den faste aksen er skjøtningsforbundet med den første enden av trykkrelasjonskappe; trykkrelasjonskappe har ventilasjonshull; den andre enden av trykkrelasjonskappe er skjøtningsforbundet med en kolbenstang; en sylinder er festet til skapet for spennutstyr via en sylinderfesteramme; skallet til spennutstyrskapet har også en trykksensor og en lydalarm; trykksensor, lydalarm og sylinder er alle koblet til kontrolleren.

Beskrivelse:

Teknisk felt [0001]

Denne oppfinnelsen gjelder teknisk feltet for elektriske utstyr, spesielt en ringhovedenhet utstyrt med en luftomstillingsstruktur.

Bakgrunnskunnskap [0002]

En Ringhovedenhet (RMU) er et sett med elektriske utstyr for energioverføring og -distribusjon (høyspenningskontaktapparater) installert inni et metallisk eller ikke-metallisk isolert skap eller sammensatt som et modulært ringnett-strømforsyningseenhet. Dens kjernedel bruker belastningskontaktorer og sikringer, og har fordelene med enkel struktur, liten størrelse, lav kostnad, forbedrede strømforsyningsparametre og ytelse, samt forbedret strømforsyningsikkerhet. Den brukes vidt i strømforsyningsstasjoner og boksstasjonstransformatorer i lastsenter som byboliger, høye bygninger, store offentlige bygg, og industrielle virksomheter.

[0003] I de siste årene har lukkede ringhovedenheter blitt omfattende brukt i transformatorstasjoner, skruingstasjoner og brukerdistribusjonsskap. De fleste av disse ringhovedenheter er installert på nedre etasje eller i kjeller, der ventilasjonsforholdene er dårlige, og miljøfuktigheten varierer betydelig. Dette kan lett føre til fuktighetinngang i utstyret i de lukkede ringhovedenheter. Langvarig drift under slike forhold kan gradvis redusere isolasjonen av utstyret i ringhovedenheten, noe som fører til hendelser som isolasjonsoverbelasting og utstyrseksplosjon, som alvorlig truer strømnettet og personlig sikkerhet. Derfor er det nødvendig å designe en enhet som kan oppnå ventilasjon og fuktighetstilbakemelding for utstyret i ringhovedenheten i samordning med eksisterende kontrollprogramvare.

Oppsummering av oppfinnelsen [0004]

Målet med denne oppfinnelsen er å gi en ringhovedenhet utstyrt med en luftomstillingsstruktur, med mål om å løse de tekniske problemene som finnes i eksisterende kunst.

[0005] For å oppnå målet med denne oppfinnelsen, er den tekniske løsningen valgt av denne oppfinnelsen som følger:

[0006] En ringhovedenhet utstyrt med en luftomstillingsstruktur, hvor bunnen av kabinettkroppen til ringhovedenheten er av sammensatt struktur, inkluderer et varmelag. Varmelaget er utstyrt med varmestaver, en fuktighetssensor og en vifte. Overflaten av varmelaget har gjennomgående hull/permeable hull. Viften er plassert på en side av varmelaget. Varmestavene er jevnt fordelt i varmelaget. Toppen av kabinettkroppen til ringhovedenheten har en åpning, der en trykkrelasjonskappe er installert. Midtseksjonen av trykkrelasjonskappe inneholder en ventilasjonmekanisme. Ventilasjonmekanismen inkluderer lameller og en filterflate plassert fra topp til bunn. Temperatursensoren, varmestavene og viften er alle koblet til en kontroller.

[0007] Videre er en fast akse sveiset ved åpningen. Den faste aksen er skjøtningsforbundet med den første enden av trykkrelasjonskappe. Trykkrelasjonskappe har ventilasjonshull. Den andre enden av trykkrelasjonskappe er skjøtningsforbundet med en kolbenstang. En sylinder er festet til skapet for spennutstyr via en sylinderfesteramme. Skallet til spennutstyrskapet har også en trykksensor og en lydalarm. Trykksensor, lydalarm og sylinder er alle koblet til kontrolleren.

[0008] Sammenlignet med eksisterende kunst, er de positive effektene av denne oppfinnelsen: når fuktigheten er høy og overstiger en forhåndsinnstilt terskel, kontrollerer kontrolleren at varmestavene oppvarmes og viften blåser luft. Den varme luften blir utledet oppover gjennom gjennomgående hull/permeable hull og utslippes gjennom trykkrelasjonskappe, slik at tørking blir oppnådd.

[0009]

En utforming av ringhovedenheten ifølge denne oppfinnelsen.

Trykkrelasjonskappe gitt av denne oppfinnelsen.

Nøyaktig beskrivelse [0012]

Følgende beskriver denne oppfinnelsen mer detaljert med referanse til de vedlagte tegningene og spesifikke utforminger. Det skal forstås at de spesifikke utforminger som beskrives her, er bare ment å forklare denne oppfinnelsen og ikke er ment å begrense denne oppfinnelsen.

[0013] Det bør merkes at termen "koblet" og ord som brukes for å uttrykke "tilkobling", som "koblet til" og "lenket", som brukes i denne søknaden, kan bety at en komponent er direkte koblet til en annen komponent, eller at en komponent er koblet til en annen komponent gjennom andre komponenter.

[0014] Som vist i figur 1 og 2, en ringhovedenhet utstyrt med en luftomstillingsstruktur. Bunnen av kabinettkroppen til ringhovedenheten er av sammensatt struktur, inkluderer et varmelag. Varmelaget er utstyrt med varmestaver, en fuktighetssensor og en vifte. Overflaten av varmelaget har gjennomgående hull/permeable hull. Viften er plassert på en side av varmelaget. Varmestavene er jevnt fordelt i varmelaget. Toppen av kabinettkroppen til ringhovedenheten har en åpning, der en trykkrelasjonskappe er installert. Midtseksjonen av trykkrelasjonskappe inneholder en ventilasjonmekanisme. Ventilasjonmekanismen inkluderer lameller og en filterflate plassert fra topp til bunn. Temperatursensoren, varmestavene og viften er alle koblet til en kontroller.

[0015] Det bør merkes at kontrolleren kan være en mikrokontroller (microcontroller).

[0016] Videre er en fast akse sveiset ved åpningen. Den faste aksen er skjøtningsforbundet med den første enden av trykkrelasjonskappe. Trykkrelasjonskappe har ventilasjonshull. Den andre enden av trykkrelasjonskappe er skjøtningsforbundet med en kolbenstang. En sylinder er festet til skapet for spennutstyr via en sylinderfesteramme. Skallet til spennutstyrskapet har også en trykksensor og en lydalarm. Trykksensor, lydalarm og sylinder er alle koblet til kontrolleren.

[0017] Sammenlignet med eksisterende kunst, er de positive effektene av denne oppfinnelsen: når fuktigheten er høy og overstiger en forhåndsinnstilt terskel, kontrollerer kontrolleren at varmestavene oppvarmes og viften blåser luft. Den varme luften blir utledet oppover gjennom gjennomgående hull/permeable hull og utslippes gjennom trykkrelasjonskappe, slik at tørking blir oppnådd.

[0018] Ovennevnte beskrivelser er bare foretrukne utforminger av denne oppfinnelsen. Det bør pekes på at for de med vanlig kunnskap i feltet, kan flere forbedringer og endringer gjøres uten å forlate prinsippene for denne oppfinnelsen. Disse forbedringene og endringene bør også regnes som fallende innenfor beskyttelsesområdet for denne oppfinnelsen.
