Hva er en ringhovedenhet? Typer og fordeler

1. Produktoversikt

En Ring Main Unit (RMU) er et elektrisk apparat sammensatt av høyspenningsbrytere inneholdt i en metallisk eller ikke-metallisk isolert kabinet, eller konfigurert som modulære kammer som danner en ringbasert strømforsyningseenhet. Dets kjernekomponenter inkluderer typisk lastbrytere og sikringer, og gir fordele som enkel konstruksjon, kompakt størrelse, lav kostnad, forbedret strømparameter og yteevne, samt forbedret trygghet i strømforsyningen.

RMUs brukes vidt i distribusjonsstasjoner og forhåndsmonterte (konteinerbaserte) transformatorstasjoner plassert ved belastningscentre, inkludert bybebyggelser, høyhus, store offentlige fasiliteter, og industrielle virksomheter.

2. Arbeidsprinsipp og anvendelser

2.1 Ringnett-strømforsyning

For å forbedre påliteligheten i strømforsyningen, slik at brukere kan motta strøm fra to retninger, kobles ofte strømnettene sammen til en lukket løkke—kjent som ringnett-strømforsyning.

I 10kV AC-distribusjonssystemer for industriverksteder, boligområder, havner, og høyhus—der belastningskapasiteten generelt er moderat—brukes høytrykkssirkuits vanligvis lastbrytere eller vakuumkontakter for kontroll, kombinert med høytrykksikringer for beskyttelse. Slike systemer refereres ofte til som ringnett-systemer, og det switchgear som brukes kalles vanligvis Ring Main Unit (RMU).

"Ring" refererer til en lukket distribusjonsnettløkke: hovedføreren danner en kontinuerlig løkke, strømført av en eller flere kilder. Fra denne løkken distribueres strøm gjennom individuelle høytrykksswitchgear-enheter.

Denne konfigurasjonen lar hver distribusjonsgren trekke strøm fra hver side av løkken:

• Hvis venstre føring mislykkes, leveres strøm fra høyre.

• Hvis høyre føring mislykkes, leveres strøm fra venstre.

Selv om det totale systemet kan ha en enkelt strømkilde, nyter hver gren effektivt dobbel kilde-redundans, noe som betydelig forbedrer påliteligheten i strømforsyningen.

Hver utgående sirkuit er utstyrt med en dedikert switchgear-enhet (utgående bryterkabinet), hvis busbar også fungerer som del av ringmainen. Hele ringen dannes ved å koble busbarene av alle utgående kabinet. Hvert slikt kabinet kalles en Ring Main Unit (RMU).

Merk: En stående RMU har ikke på seg "ring"-funksjonalitet; dens fordeler realiseres bare når den er integrert i et komplett ringnett.

2.2 Nøkkonfigurasjon

Siden RMUs typisk tjenester moderate belastninger (f.eks. transformer opp til 1250kVA), krever de ikke komplekse sirkuitsbrytere. I stedet bruker de forenklet lastbrytere kombinert med høytrykksikringer:

• Lastbryteren håndterer normal laststrømsveksling.

• Sikringen avbryter kortslutningsstrømmer.

Sammen erstatter de funksjonen til en sirkuitsbryter—innenfor visse kapasitetsgrenser. Denne designen reduserer kompleksitet, kostnader og vedlikeholdsbehov, gjør den ideal for sjeldne driftsforhold.

Over tid, på grunn av bred tilpasning, har termen "RMU" utviklet seg ut over streng ringnett, og refererer nå generelt til enhver høytrykksswitchgear som bruker en lastbryter som primær switching-enhet.

2.3 Markedstrender og fordele

RMUs har vunnet rask popularitet trods sin relativt nylige fremkomst, drivet av:

• Oppkomsten av medium- og småkapasitetsbrukere (transformatorer ≤1250kVA).

• Etterspørsel etter stabil, langvarig strømforsyning med sjeldne skift.

• Byutvikling som krever kompakt, oljefritt elektrisk utstyr i høyhus (på grunn av brandsikkerhet og rombegrensninger).

RMUs møter disse behovene med:

• Enkel konstruksjon

• Høy driftsreliabilitet og sikkerhet

• Minimal vedlikehold

• Lave driftskostnader

I sammenligning med sirkuitsbryterbasert switchgear, gir RMUs fremragende fordele. Denne etterspørselen har stimulert innovasjon i mindre, høyere ytelseslastbrytere, noe som har bidratt til å fremme RMU-teknologi. Dagens RMUs er ikke bare høyytelses, men også standardisert og serieprodusert, noe som har utvidet deres anvendelsesområde betydelig.

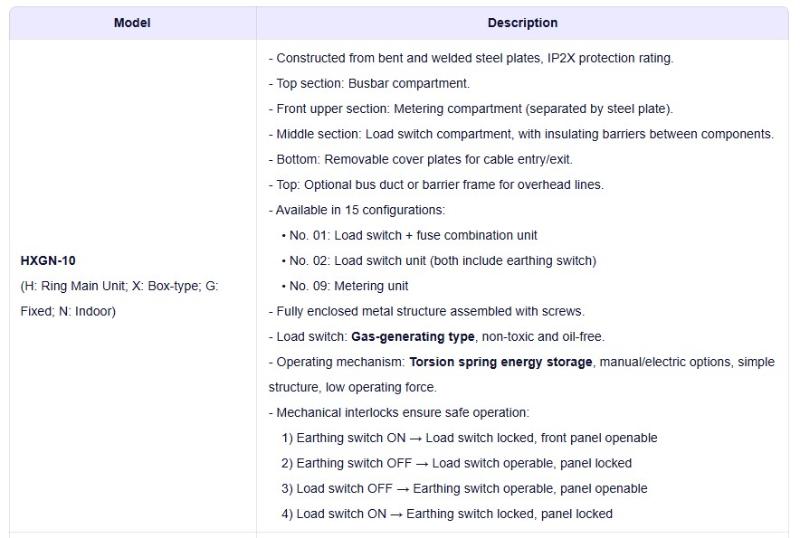

3. Vanlige RMU-modeller

4. Beskyttelsesoversikt

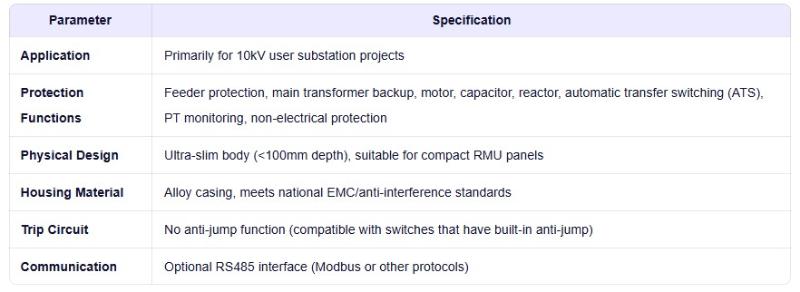

4.1 Mikroprosessorbaseret beskyttelsesrele

Moderne RMUs bruker stadig mer mikroprosessorbaserede beskyttelsesreler—et høyteknologisk automatiseringprodukt som integrerer beskyttelse, overvåking, kontroll og kommunikasjon. Utviklet basert på omfattende nasjonal og internasjonal erfaring, og tilpasset Kinas integrerte automatiseringssystemer, er det ideelt for å bygge intelligente switchgear.

Nøkkelfunksjoner:

• Innebygd bibliotek med over 20 standardbeskyttelsesfunksjoner.

• Komplett datainnsamling for analoge signaler (spenning, strøm via CTs) og digitale statussignaler.

4.2 Beskyttelseskrav
