JSZW12A-12R ترانسفورماتور ولتاژ سه فازی رزین اپوکسی داخلی

مرور کلی بر محصول

نوع رزین اپوکسی سه فاز داخلی ۱۲kV
گیره‌ای از رزین اپوکسی و ساختار بسته، برای اندازه‌گیری ولتاژ، انرژی الکتریکی و مدار محافظ در مدار جریان متناوب تک فاز یا سه فاز با فرکانس ۵۰Hz یا ۶۰Hz و بالاترین ولتاژ برای تجهیزات ۱۲kV استفاده می‌شود. این محصول دارای قابلیت‌هایی مانند قابلیت اطمینان بالا، مغناطیس پایین هسته، فاصله خزنده بزرگ عایق بیرونی و بدون نیاز به نگهداری است. مخروط اولیه با شکل ۷ IEEE 386-2007 مطابقت دارد.

ویژگی‌های کلیدی

• گیره‌ای از رزین اپوکسی و ساختار بسته: JSZW12A - 12R نوع رزین اپوکسی سه فاز داخلی دارای گیره‌ای از رزین اپوکسی و ساختار کاملاً بسته است. این ویژگی نه تنها عایق الکتریکی فوق‌العاده ایجاد می‌کند بلکه قطعات داخلی را از گرد و رطوبت و آلودگی‌های دیگر محافظت می‌کند. بنابراین، برای استفاده داخلی بسیار مناسب است و عملکرد پایداری در محیط‌های مختلف داخلی ارائه می‌دهد.
• اندازه‌گیری دقیق ولتاژ سه فاز: طراحی شده برای اندازه‌گیری دقیق ولتاژ سه فاز در مدار جریان متناوب تک فاز یا سه فاز با فرکانس ۵۰Hz یا ۶۰Hz و بالاترین ولتاژ تجهیزات ۱۲ kV، امکان نظارت قابل اعتماد بر ولتاژ سیستم‌های برق را فراهم می‌کند. طراحی پیشرفته و مواد با کیفیت بالای ترانسفورماتور به کاهش خطاهای اندازه‌گیری کمک می‌کند و اطمینان می‌دهد که مقادیر اندازه‌گیری شده ولتاژ به صورت دقیق با ولتاژ واقعی سیستم‌ها مطابقت دارد.
• قابلیت اطمینان بالا و مغناطیس پایین هسته: با هسته‌ای که مغناطیس پایینی دارد، ترانسفورماتور در حین عملکرد، ازتلفات انرژی کاهش می‌یابد و کارایی کلی آن افزایش می‌یابد. علاوه بر این، طراحی با قابلیت اطمینان بالا اطمینان می‌دهد که می‌تواند تحت شرایط کاری معمول برای مدت طولانی بدون کاهش معنادار عملکرد به صورت پیوسته عمل کند. این آن را یک گزینه قابل اعتماد برای کاربردهای سیستم‌های برق که تبدیل ولتاژ پیوسته و دقیق ضروری است، می‌کند.
• فاصله خزنده بزرگ عایق بیرونی: با داشتن فاصله خزنده بزرگ عایق بیرونی، ترانسفورماتور می‌تواند مؤثر به تنش ولتاژ بالا مقاومت کند و از شکست‌های الکتریکی ناشی از جریان‌های نشتی سطحی جلوگیری کند. این موضوع به ویژه در محیط‌هایی که ممکن است رطوبت، آلودگی یا عوامل دیگری وجود داشته باشد که می‌توانند عملکرد عایق را تحت تأثیر قرار دهند، مهم است. این کمک می‌کند تا تمامیت عایق الکتریکی حفظ شود و عملکرد ایمن و پایدار ترانسفورماتور تضمین شود.

داده‌های فنی

• مکان نصب: داخلی
• فرکانس اسمی: ۵۰/۶۰Hz
• فاکتور توان بار:  cosΦ=0.8 (پس‌افت)
• استاندارد فنی مطابق با IEC 60044-2, (IEC 61869-1&3)

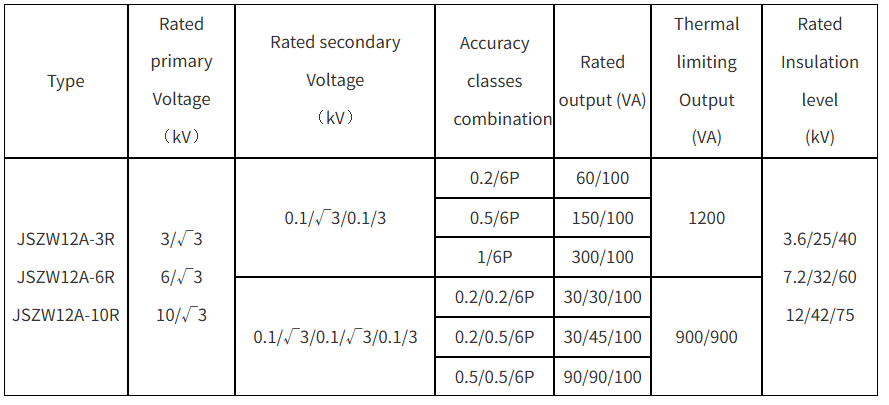

مشخصات

توجه:

• خروجی اسمی و خروجی محدود به خروجی کل سه فاز مربوط می‌شوند.
• درخواست‌ها برای ارائه ترانسفورماتورها با مشخصات فنی دیگر با کمال میل پذیرفته می‌شوند.
