JSZFW-12W3 Außenkombinations-Spannungswandler

Produktübersicht

Dieser dreiphasige, sechsteilige kombinierte CT&VT besteht aus drei halb-isolierten VTs mit Y-Y-Verkabelung und drei in Reihe geschalteten CTs für die Phasen A, B und C. Die Sekundärleitungen im Verbindungskasten erleichtern das Verkabeln und Testen. Die Verwendung einer Epoxyharz-Isolierung ermöglicht eine Außenaufstellung. Anwendbar für Geräte mit einer maximalen Spannung von 24 kV für Mess- und Schutzaufgaben in elektrischen Systemen.

Hauptmerkmale

• Vollständig abgedichtetes Design & wetterfeste Materialien: Mit einem vollständig abgedichteten Design und wetterfesten Materialien erreicht es den Schutzgrad IP65, widersteht Salznebel, Staub, UV-Strahlung und anderen harten Umweltbedingungen, um die langfristige Betriebstabilität im Freien zu gewährleisten.

•  Integriertes kombiniertes Design: Integriert den Spannungswandler mit Schutzkomponenten (z.B. Sicherungen) in eine Einheit, reduziert den Gerätefußabdruck, vereinfacht die Umspannwerksanordnung und senkt Installations- und Wartungskosten.

• Weite Temperaturanpassungsfähigkeit: Stabile Betriebsfähigkeit bei -40°C bis +70°C, durch Verwendung von tiefentemperaturbeständigem Epoxyharz und hochtemperaturbeständigen Isoliermaterialien, um die Alterung der Isolation aufgrund von Temperaturschwankungen in extremen Umgebungen zu verhindern.

• Hohe Isolationszuverlässigkeit: Das Isolierungssystem bestand Prüfungen mit 12 kV/42 kV/75 kV Durchschlagsfestigkeit und Teilentladungen ≤5 pC. Integrierte Überspannungsschutzvorrichtungen verhindern effektiv Schäden durch Schaltüberspannungen und Blitzimpulse.

• Starke Verschmutzungswiderstandsfähigkeit: Mit einer äußeren Isolationskriechstrecke von ≥31 mm/kV und antischmutzender Silikonbeschichtung eignet es sich für Verschmutzungsklassen Ⅲ und höher, reduziert das Risiko von Durchschlagunfällen und die Wartungshäufigkeit.

Technische Parameter:

•  Installationsort: Im Freien

•  Nennfrequenz: 50/60 Hz

• Lastcosinus: CosΦ=0,8 (verschoben)

• Technischer Standard entspricht: IEC60044-1 oder IEC61869-1&3

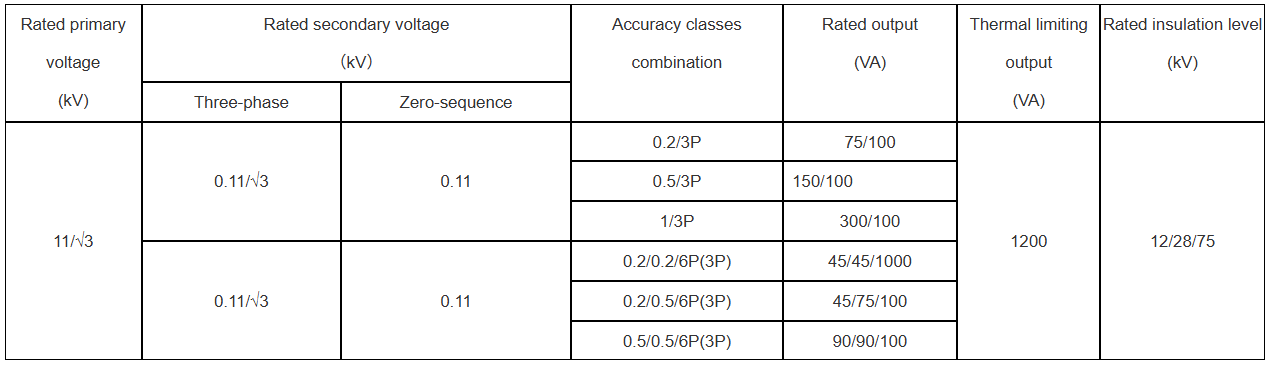

Spezifikationen:

Hinweis: Auf Anfrage bieten wir gerne Transformatorlösungen nach anderen Standards oder mit nicht-standardisierten technischen Spezifikationen an.
