JLSZXW3-17.5F 17,5kV Außen-Dreiphasen-Epoxyharz-Kombinatransformator

Produktübersicht

Der Transformator besteht aus drei eingleisigen kombinierten Transformatoren. Er kann im Freien verwendet werden, seine höchste Betriebsspannung beträgt 17,5 kV.Das Modell JLSZXW3-17.5F ist ein dreiphasiger kombinierter Transformator für den Einsatz im Freien mit einer Spannung von 17,5 kV, der Strom- und Spannungswandlung für die Messung, Überwachung und Schutz im Freien integriert.​Die Umhüllung aus Epoxidharz bietet eine hervorragende Isolierung, Wetterbeständigkeit (Feuchtigkeit, Staub, UV-Strahlung, Temperatur) und mechanische Festigkeit, was ihn für rauhe Umgebungen im Freien geeignet macht.​Er zeichnet sich durch hohe Genauigkeit in der dreiphasigen Wandlung aus, erfüllt Messstandards und unterstützt Energiemessung und Netzverwaltung (Lastausgleich, Fehlererkennung) mit nahtloser Integration im Freien.​Kompakt mit standardisierten Montagepunkten, erleichtert er die Installation und ist mit gängiger Ausrüstung kompatibel. Das Epoxidharz widersteht Korrosion und Alterung, reduziert Wartungsbedarf und verlängert die Lebensdauer.​Ideal für Freiluft-Umspannwerke, Verteilungsleitungen und Industriezuleitungen – es kombiniert Zuverlässigkeit, Präzision und Haltbarkeit für Systeme mit 17,5 kV.

Technische Daten

• Installationsort: Im Freien
• Nennfrequenz: 50/60 Hz
• Lastcosinus: COSФ=0,8 (rückläufig)
• Technischer Standard entspricht IEC 60044-1&2, IEC 61869-1&2&3

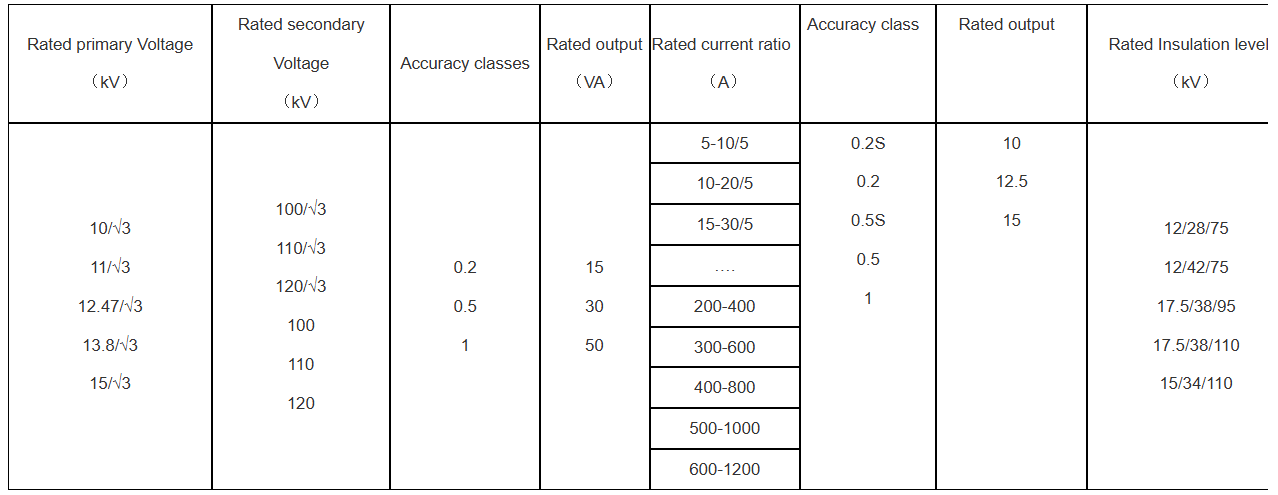

Spezifikation

Hinweis: Auf Anfrage bieten wir gerne Transformatorgeräte nach anderen technischen Spezifikationen an.

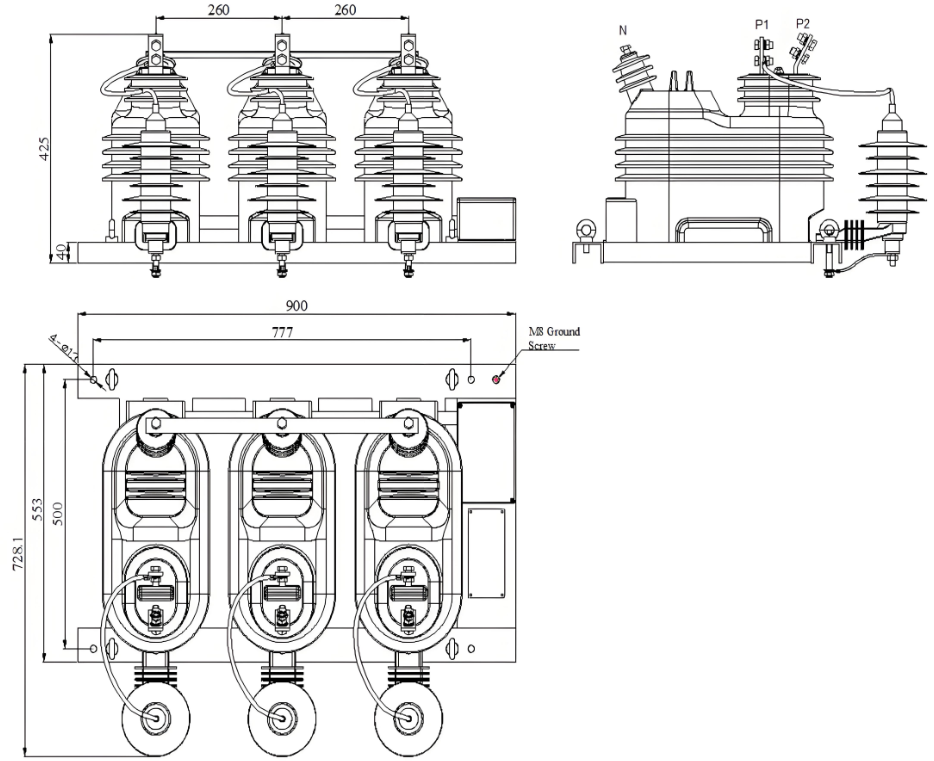

Grundrisszeichnung
