JLDZXW2-24 24kV Außen-Einphasen-Kombinationsgerät

Produktübersicht

24kV Freiluft-Einphasen-Gerät aus Epoxidharz Dieses kombinierte Einphasen-CT&VT besteht aus einem halb-isolierten VT und einem CT, wobei das VT mit dem CT-Terminal P1 verbunden ist. Das CT wird in Serie mit Phase A (B, C) angeschlossen. Die Sekundärfühler im Verbindungskasten erleichtern die Verkabelung und Prüfung. Es wird eine Epoxidharz-Isolierstruktur für den Freilufterreicht verwendet. Geeignet für die Anwendung bei Geräten mit einer Höchstspannung von nicht mehr als 24kV zur Strom- und Spannungsmessung im Energieversorgungssystem.

Eigenschaften

• Verwendung eines hochwertigen Eisenkerns, um hohe Genauigkeit und große Belastbarkeit zu gewährleisten.
• Verwendung einer Epoxidharz-Gussisolierstruktur, um die Verschmutzungsfestigkeit und Feuchtigkeitsbeständigkeit zu verbessern.
• Verwendung eines vollvergossenen Gussisolationsmodells.

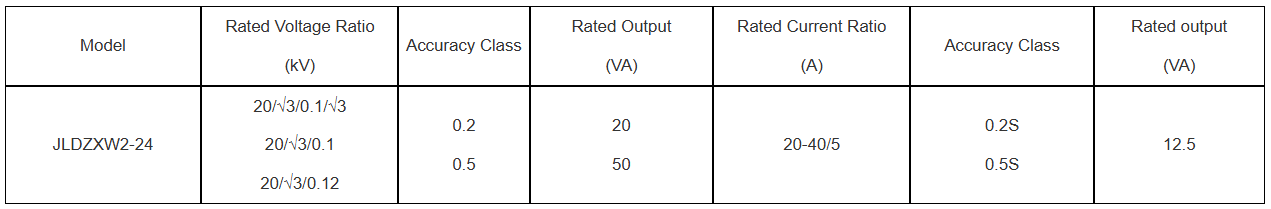

Technische Daten

Hinweis: Auf Wunsch bieten wir gerne Transformatorgeräte nach anderen technischen Spezifikationen an.

Anwendung: Für die Anwendung bei Geräten mit einer Höchstspannung von nicht mehr als 17,5kV, zur Strom- und Spannungsmessung im Energieversorgungssystem.

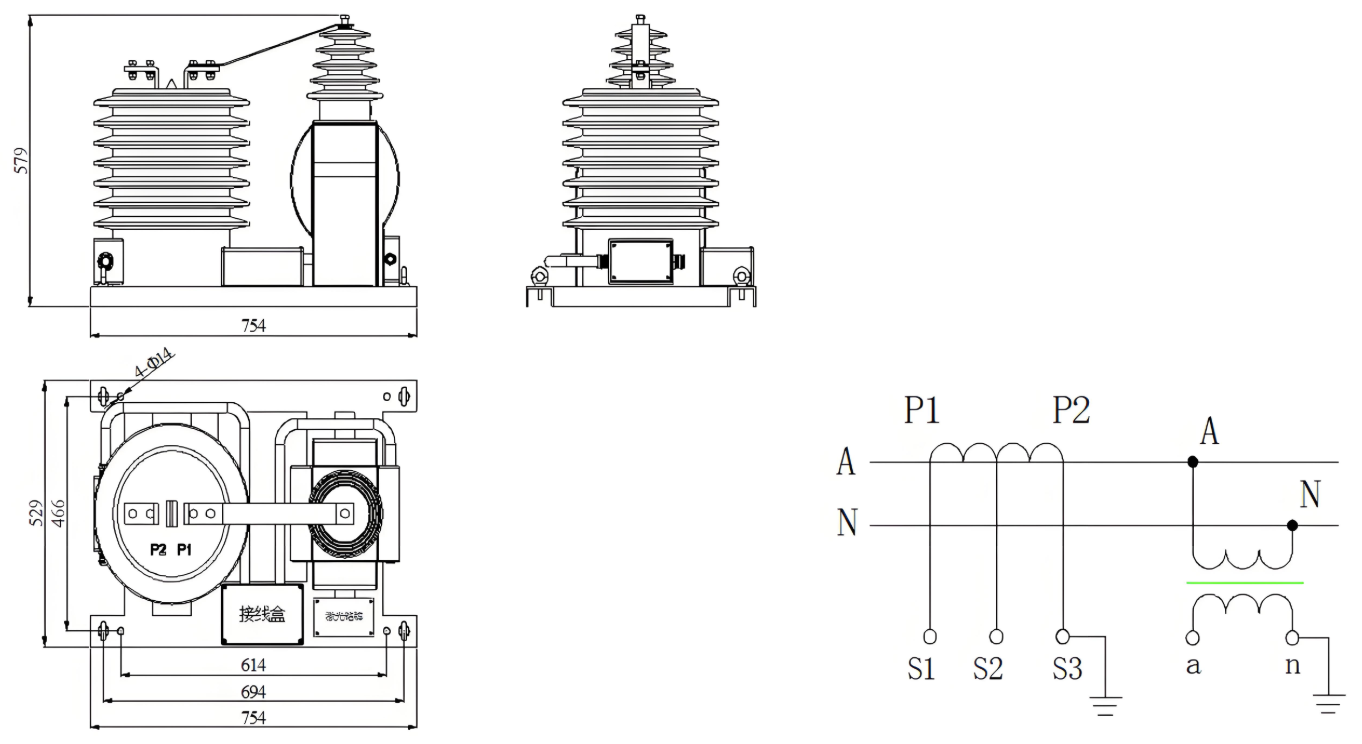

Zeichnungen und Verkabelung
