JLDZXW1-17.5F 17,5kV Außeneinphasen-Kombinatransformator

Produktübersicht

Der Transformator besteht aus 1 CT und 1 PT in kompakter Bauweise, was Platz spart. Er kann im Freien eingesetzt werden, die höchste Spannung für die Ausrüstung beträgt 17,5 kV. Der JLDZXW1-17.5F ist ein 17,5 kV Freiluft-Einphasen-Kombinations-transformator, der Strom- und Spannungswandlung integriert. Seine robuste Konstruktion widersteht harschem Wetter, wodurch genaue Messung und zuverlässige Leistung für Einphasen-Netze im Freien gewährleistet werden. Er ist einfach zu installieren und eignet sich für verschiedene Anwendungen im Freien mit geringen Wartungsanforderungen.

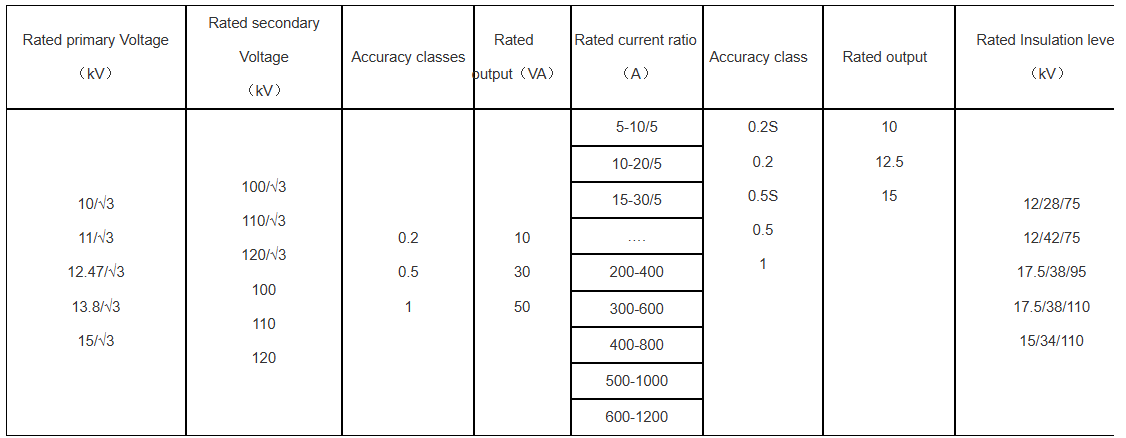

Technische Daten

• Freiluftnutzung
• Gussharz-isoliert
• Frequenz 50 Hz oder 60 Hz
• Nennisolationsstufe: 17,5/38/95 kV
• Normen: IEC 60044-1&2   IEC 61869-1&2&3

Der Transformator besteht aus 1 CT und 1 PT in kompakter Bauweise, was Platz spart. Er kann im Freien eingesetzt werden, die höchste Spannung für die Ausrüstung beträgt 17,5 kV.

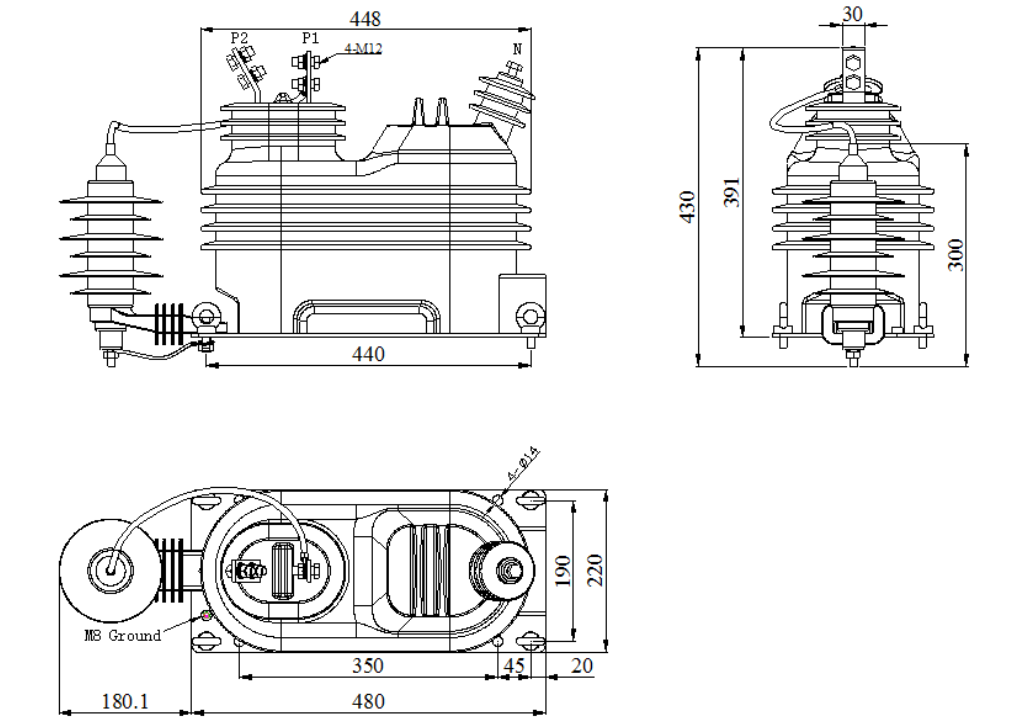

Grundrisszeichnung:

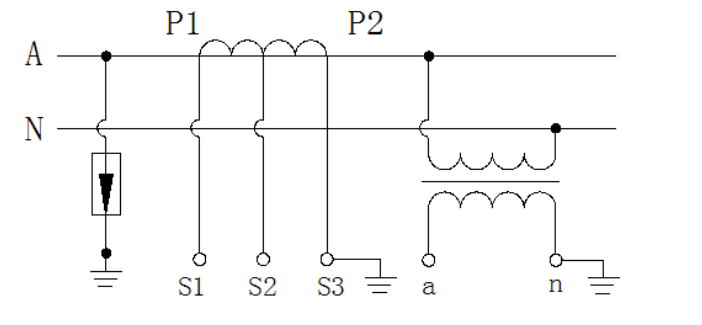

Schaltplan
