JLDZXW1-72.5 Freiluftkombinierter Transformator

Produktübersicht

Dieser einphasige kombinierte CT&VT besteht aus einem halb-isolierten VT und einem CT. Die Sekundärfühler im Verbindungskasten erleichtern die Verkabelung und Prüfung. Es wird eine Epoxyharz-Isolierstruktur für die Außeninstallation verwendet. Anwendbar für eine Höchstspannung von Geräten bis maximal 72,5 kV für Messungen im Stromnetz.

Merkmale:

• Verwendung eines hochwertigen Eisenkerns, um hohe Genauigkeit und große Lasten zu gewährleisten.
• Verwendung einer Gießharz-Isolierstruktur, um die Staub- und Feuchtigkeitsbeständigkeit zu verbessern.
• Verwendung einer vollversiegelten Gießharz-Isolierung
• Außeninstallation

Technische Daten:

• Installationsort: Außen
• Nennfrequenz: 50/60 Hz
• Lastleistungsfaktor: Cosφ=0,8 (verzögert)

• Technische Normen gemäß IEC 60044-1＆2, IEC 61869-1＆2＆3

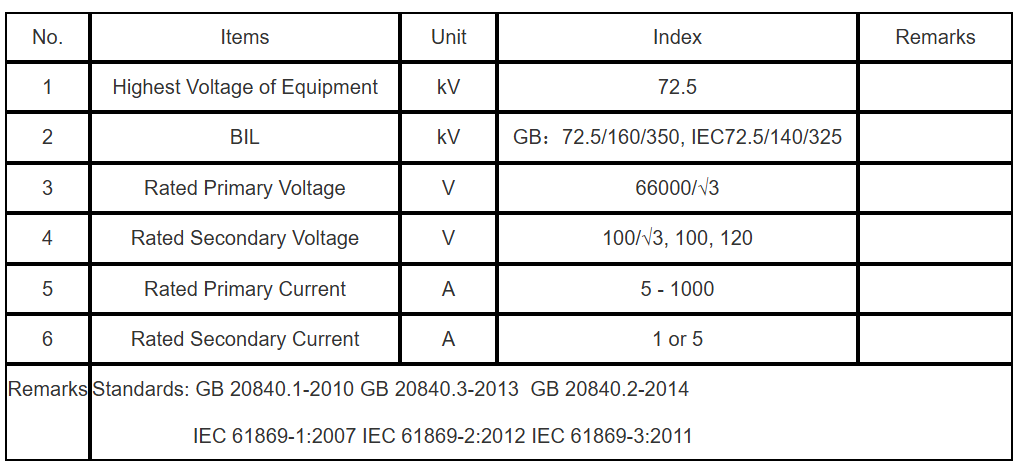

Technische Parameter

Die Parameter sind nicht nur auf den Diagrammen begrenzt. Wir bieten angepasste CT&VT-Geräte nach Ihren Anforderungen an.

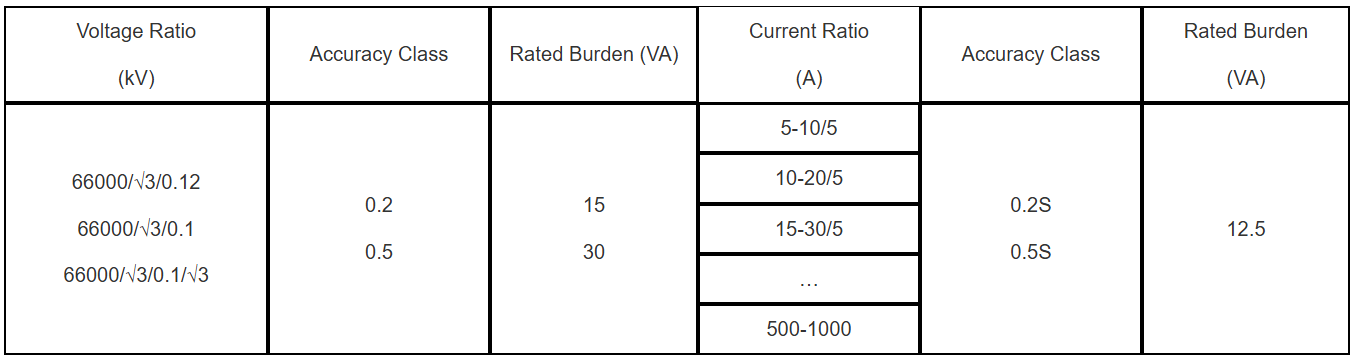

Parameter

Anwendung: Für eine Höchstspannung von Geräten bis maximal 72,5 kV, zur Strom- und Spannungsmessung im Stromnetz.

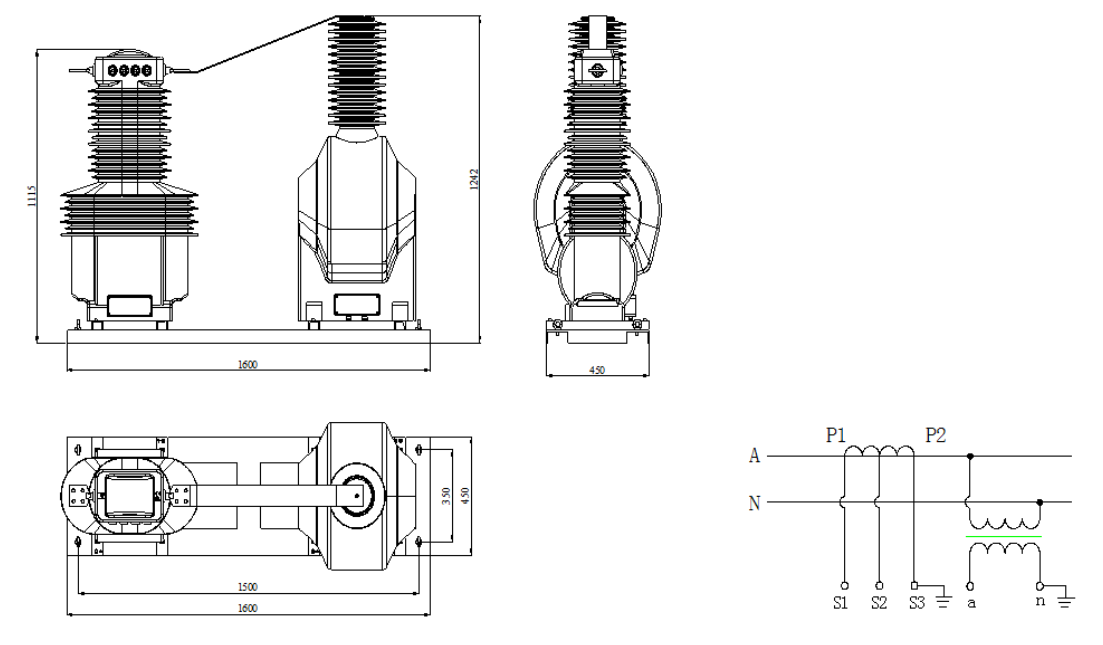

Zeichnungen und Verkabelung:

Besonderheiten：Die Parameter sind nicht nur auf den Diagrammen begrenzt. Wir bieten angepasste CT&VT-Geräte nach Ihren Anforderungen an.
