مبادئ الفرملة الديناميكية في المحركات الكهربائية ذات التيار المستمر
في الفرملة الديناميكية، يتم توصيل مقاومة فرملة Rb عبر الأذرع مباشرة بعد قطع المحرك الكهربائي ذو التيار المستمر عن مصدر الطاقة. يعمل المحرك ثم كمولد، مما ينتج عزم الفرملة.
تكوينات الفرملة الديناميكية

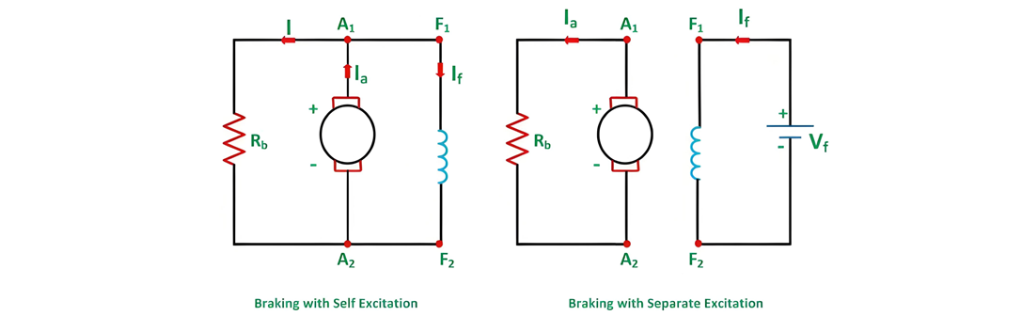

تتيح طريقتان للتوصيل تشغيل الفرملة:

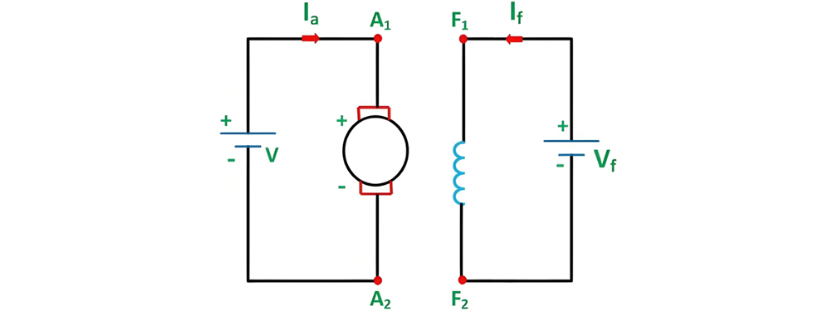

يظهر مخطط التوصيل لفرملة المحرك الكهربائي ذو التحريض المنفصل أدناه:
عندما يعمل الجهاز في وضع التشغيل.

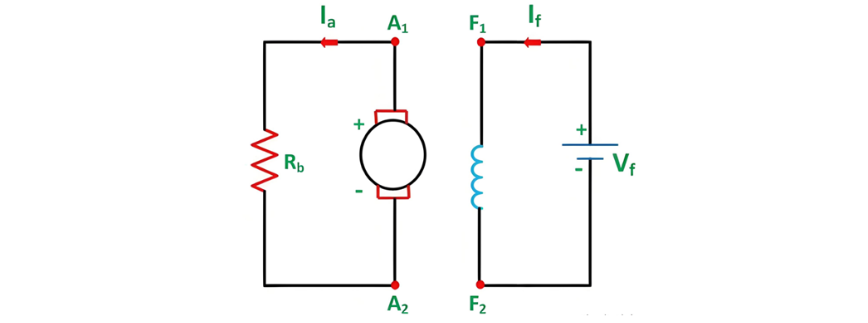

يظهر مخطط التوصيل أدناه عند القيام بفرملة ذات تحريض منفصل.

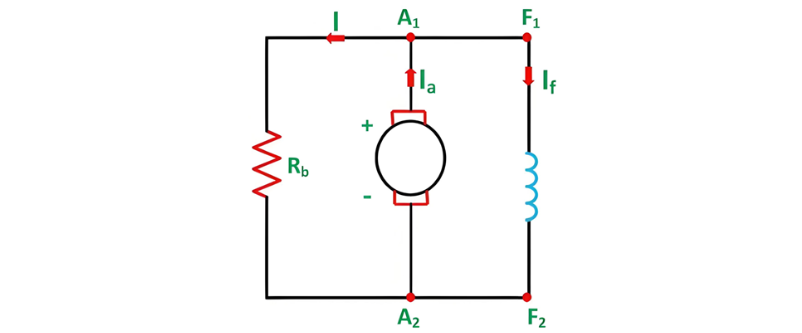

يظهر مخطط التوصيل أدناه عند القيام بفرملة ذات حث ذاتي.
مبادئ الفرملة الديناميكية (الفرملة الرهستاتية)
يُطلق على هذه الطريقة أيضاً الفرملة الرهستاتية، حيث يتم توصيل مقاومة فرملة خارجية Rb عبر أطراف الأذرع للفرملة الكهربائية. أثناء الفرملة، عندما يعمل المحرك كمولد، يتم تحويل الطاقة الحركية المخزنة في مكونات الجهاز الدوارة والحمل المتصل إلى طاقة كهربائية. يتم تبديد هذه الطاقة كحرارة في مقاومة الفرملة Rb ومقاومة دارة الأذرع Ra.

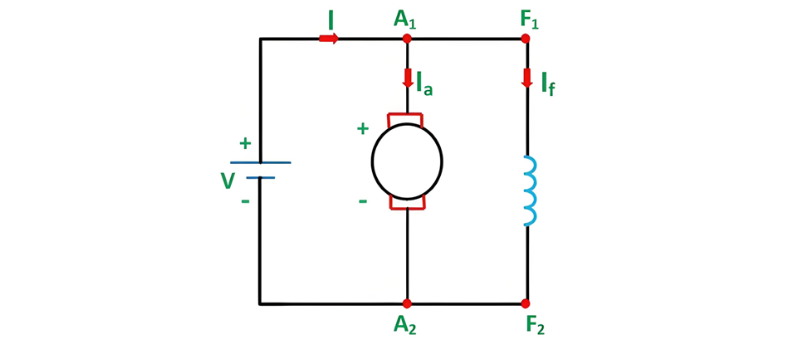

يظهر مخطط التوصيل لفرملة المحرك الشواني ذو التيار المستمر أدناه:

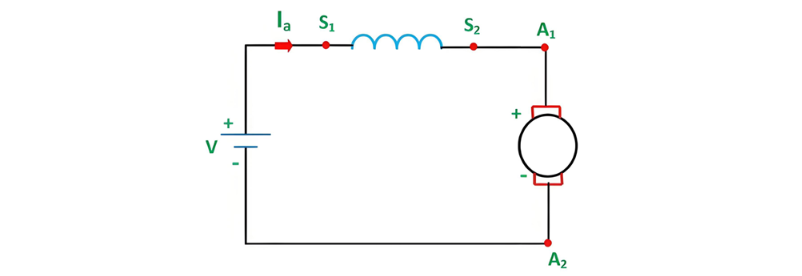

عندما يعمل الجهاز في وضع التشغيل.
يظهر مخطط توصيل فرملة المحرك الشواني ذات الحث الذاتي والحث المنفصل في الشكل أدناه:
تكوين فرملة المحرك السلسلة الديناميكي

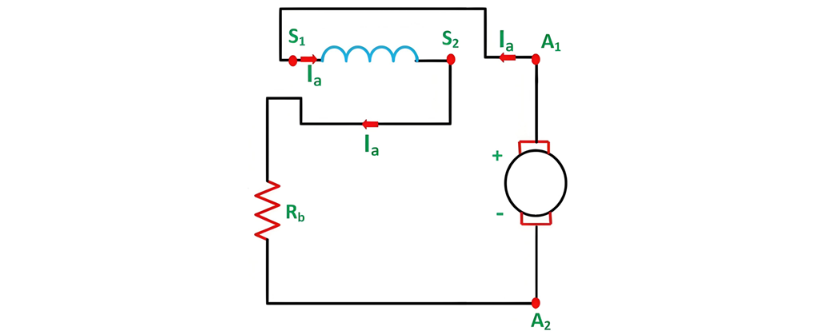

لفرملة المحرك السلسلة بشكل ديناميكي، يتم قطع المحرك أولاً عن مصدر الطاقة. ثم يتم توصيل مقاومة فرملة متغيرة Rb (كما هو موضح أدناه) بالتسلسل مع الأذرع، وتتم عكس اتصالات ملف الحث.
أيضا،
الحث الذاتي للمحرك السلسلة في الفرملة الديناميكية
يتم عكس اتصالات الحث لضمان أن تتدفق تيار ملف الحث في الاتجاه الأصلي (مثلًا، من S1 إلى S2)، مما يسمح للجهد العكسي بالحفاظ على الثابت المغناطيسي المتبقى. يعمل الجهاز ثم كمولد سلسلة ذاتي الحث.
يؤدي الحث الذاتي إلى فرملة أبطأ؛ ولذا، للفرملة السريعة، يتم تشغيل الجهاز في وضع الحث الذاتي مع مقاومة حقل سلسلة لتقييد التيار بأمان.
تعتبر الفرملة الديناميكية (الرهستاتية) غير فعالة: يتم تبديد كل الطاقة المولدة كحرارة في المقاومات.
