| Бренд | Xinyouxiang |
| Номер модели | Трансформатор Машина для резки сердечников трансформаторов |
| Ширина материала (мм) | 40-240mm |
| Толщина | 0.18- 0.35mm |
| Длина пластины | 350-1300mm |
| Зачистка заусенцев (мм) | ≤0.02 |
| Точность угла реза | ±0.01 |
| Установленная мощность (кВт) | 20 |
| Серия | HJX |
Применение

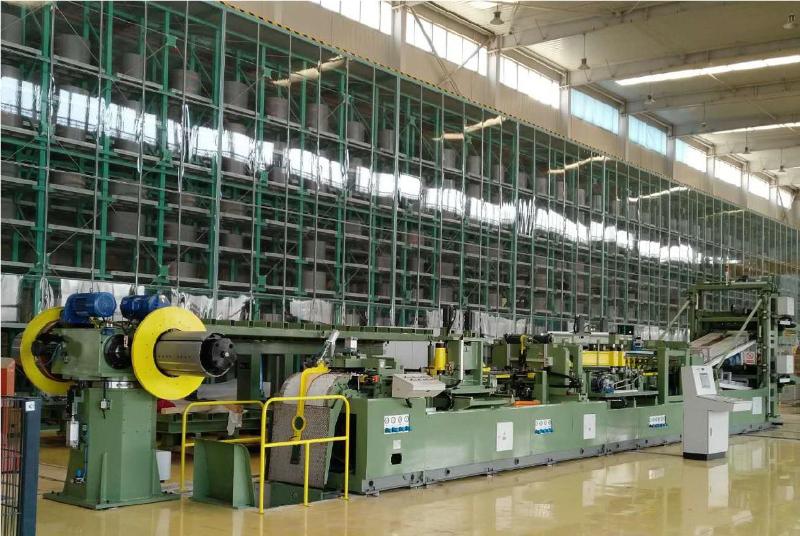

Линия для резки на мерные длины — это специальное оборудование для производства листов трансформаторных сердечников
Основная функция машины для резки сердечников трансформаторов заключается в точной резке, снятии покрытия и пробивке материалов сердечников, таких как листы из электротехнической стали и аморфные сплавы. Она подходит для большинства трансформаторов с ламинированными или сегментированными сердечниками, используемыми в качестве магнитного контура. Конкретные применимые типы и названия следующие: низковольтные распределительные трансформаторы (10кВ, 6кВ, 3кВ и т.д.), средневольтные силовые трансформаторы (35кВ, 66кВ и т.д.), высоковольтные силовые трансформаторы (110кВ, 220кВ и т.д.), ультравысоковольтные силовые трансформаторы (330кВ, 500кВ и т.д.), масляные распределительные трансформаторы, масляные силовые трансформаторы, эпоксидные сухие трансформаторы
Особенности
Система подачи, приводимая в действие сервомотором SDRl, обеспечивает быстрый динамический отклик
SDRl разработала новейшую технологию резки и высокоскоростные резательные узлы
Высокоэффективный алгоритм резки сокращает интервалы между резами
Технология Ethernet-коммуникации SIEMENS Profnet обеспечивает стабильную работу
Интегрированный дизайн сокращает время установки и наладки, экономит пространство
Система дистанционного управления
Система ЧПУ SDRI
Модули управления данными о ламелях, сбора данных о производстве, управления техническим обслуживанием оборудования и управления данными о потреблении энергии
Доступна система MES для подключения
Технические характеристики
Параметр |
HJX(Dxx)-200 |
HJX(Dxx)-400 |
HJX(Dxx)-600 |
HJX(Dxx)-900 |
HJX(Dxx)-1000 |
Ширина листа (мм) |
40-240 |
40-440 |
60-640 |
100-920 |
100-1020 |
Длина листа (мм) |
350-1300 |
350-2500 |
400-3500 |
500-5000 |
500-5000 |
Толщина листа (мм) |
0.18-0.35 |
0.18-0.35 |
0.18-0.35 |
0.18-0.35 |
0.18-0.35 |
Скорость подачи (м/мин) |
0-214 |
0-214 |
0-214 |
0-180 |
0-180 |
Размер заусенца (мм) |
≤0.02 |
≤0.02 |
≤0.02 |
≤0.02 |
≤0.02 |
Точность резки угла |
±0.01 |
±0.01 |
±0.01 |
±0.01 |
±0.01 |
Установленная мощность (кВт) |
20 |
27 |
30 |
75 |
75 |

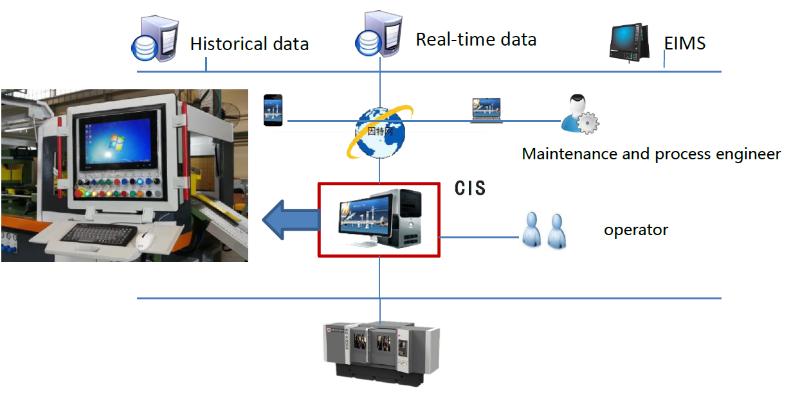

Устройство оснащено системой ЧПУ SDRI, которая включает четыре модуля: управление данными сердечника, сбор производственных данных, управление техническим обслуживанием оборудования и управление данными о потреблении энергии. Оно также поддерживает интеграцию с MES-системами, что позволяет осуществлять реальное время сбор, прослеживаемость и анализ данных производственного процесса; одновременно оборудовано системой дистанционного управления, позволяющей удаленно планировать работу оборудования. Эти функции могут поддерживать интеллектуальные управленческие потребности, такие как планирование производства, предупреждение о неисправностях оборудования и оптимизация потребления энергии, повышая точность и эффективность производства сердечников трансформаторов.
Основные преимущества включают быстрый динамический отклик, высокую точность резки, стабильную работу, экономию времени на установку и наладку, а также эффективное использование пространства. Механизм гарантии следующий: 1. Быстрый динамический отклик: благодаря системе подачи, приводимой в действие сервоприводом, разработанной SDRI, улучшается согласованная скорость отклика между подачей и резкой; 2. Высокая точность резки: оснащение новейшей технологией резки от SDR, высокоскоростными резательными узлами и эффективными алгоритмами резки, в сочетании с параметрами, такими как шероховатость резки ≤ 0.02 мм и точность угла резки ± 0.01 °, обеспечивает качество резки; 3. Стабильная работа: используется технология Ethernet-коммуникации Siemens Profinet для обеспечения стабильной передачи сигналов и взаимодействия оборудования; 4. Преимущества установки и использования пространства: благодаря интегрированному дизайну, сокращается время установки и наладки, а также экономится площадь.
Эта горизонтальная линия резки предлагает пять моделей: HJX (Dxx) -200, 400, 600, 900 и 1000. Основные различия сосредоточены в трех измерениях: диапазон ширины, диапазон длины и установленная мощность (конкретно: ширина от 40 до 240 мм до 100-1020 мм, длина от 350 до 1300 мм до 500-5000 мм, и установленная мощность от 20 кВт до 75 кВт). Рекомендации по выбору: 1. Если производятся малогабаритные сердечники (ширина ≤ 240 мм, длина ≤ 1300 мм), можно выбрать HJX (Dxx) -200 для снижения энергопотребления; если требуется обрабатывать средние и крупногабаритные сердечники (ширина ≤ 640 мм, длина ≤ 3500 мм), можно выбрать HJX (Dxx) -400/600; если производятся крупногабаритные сердечники (ширина ≤ 1020 мм и длина ≤ 5000 мм), следует выбрать HJX (Dxx) -900/1000, и его установленная мощность 75 кВт может удовлетворить требованиям высоконагруженной обработки.
