Elkülönítő működési mechanizmus 12 kV környezetvédelmi tárolóban (léggel izolált, SF6 gáz nélküli)
Kulcsattribútumok
| Márka | Switchgear parts |
| Modell szám | Elkülönítő működési mechanizmus 12 kV környezetvédelmi tárolóban (léggel izolált, SF6 gáz nélküli) |
| Nominalis feszültség | 12kV |
| Nominális áram | 630A |
| Nominalis frekvencia | 50/60Hz |

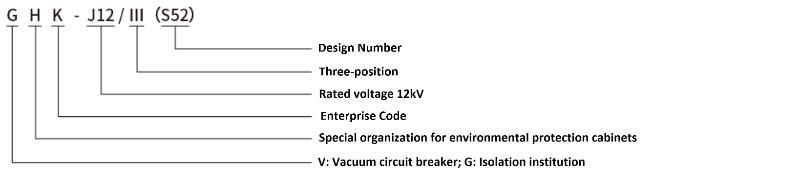

| Sorozat | GHK-J12 |
Szállító által nyújtott termékleírások
A GHK-J12 környezetvédelmi szekrény izolálási működési mechanizmusa egy GHK-J12 áramkörzáró újraindító csavarkészlettel van felszerelve, míg az izolálási rész egy RNHSG-07 nyomócsavarkészlettel. Az izolálási gép előre irányuló típusú, a V működési mechanizmus pedig hátrafelé irányuló. Egyetlen rúd szerkezetét használja, hogy megszorongasson a lentitől. Csak akkor nyitható meg az alsó ajtó, ha a fő áramkör nyitva áll és megbízhatóan földelve van. A mechanizmus teljes struktúrája kompakt, a működési szorongás megfelel az öt megelőzési követelménynek. A működési mechanizmus megfelel a GB1984-2014, GB/T1022-2020, GB3804-2017, GB3906-2020 stb. szabványok vonatkozó követelményeinek.
A be- és kikapcsolási műveletek
Áramellátás művelete:
①. Zárja be az ajtót; ②. Illessze be a fogantyút a G mechanizmus földelési műveleti lyukába, és fordítsa ellen órajárműfordulás szerint, hogy elválaszolja az alsó ajtó zárolását/földelését; ③. Illessze be a fogantyút a G mechanizmus izolálási műveleti lyukába, és fordítsa ellen órajárműfordulás szerint, hogy bekapcsolja az izoláló kapcsolót; ④. Illessze be a fogantyút a V mechanizmus energiatároló műveleti lyukába, és fordítsa órajárműfordulás szerint, hogy tároljon energiát az áramkörzáróban; ⑤. Nyomja meg a V mechanizmus zöld gombját, hogy bekapcsolja az áramkörzáró kapcsolót.
Áramleválasztás művelete:
①. Nyomja meg a V mechanizmus piros gombját, hogy kikapcsolja az áramkörzáró kapcsolót; ②. Illessze be a fogantyút a G mechanizmus izolálási műveleti lyukába, és fordítsa órajárműfordulás szerint, hogy kikapcsolja az izoláló kapcsolót; ③. Illessze be a fogantyút a G mechanizmus földelési műveleti lyukába, és fordítsa órajárműfordulás szerint, hogy bekapcsolja a földelő kapcsolót; ④. Illessze be a fogantyút a V mechanizmus energiatároló műveleti lyukába, és fordítsa órajárműfordulás szerint, hogy tároljon energiát az áramkörzáróban; ⑤. Nyomja meg a V mechanizmus zöld gombját, hogy bekapcsolja az áramkörzáró kapcsolót, csak ekkor nyitható meg az alsó ajtó.
Termékparaméterek
| Sorszám | Tétel | Egység | Paraméter |
|---|---|---|---|
| 1 | Feszültségi szint | V | AC/DC220; AC/DC110; DC48; DC24 |
| 2 | Nominális teljesítmény | W | 40 |
| 3 | Működési környezet | °C | -40~+40 |
| 4 | Háromfázisú feszültségviszonyozás | kv | 2/1perc |
| 5 | Bezárási ciklus normál működési feszültségi tartomány | UL | 85%~110% |
| 6 | Nyitási ciklus normál működési feszültségi tartomány | UL | 65%~110% |
| 7 | Alacsony feszültségű működési tartomány | UL | ≤30% (nincs művelet három bezárási és nyitási alkalmazásra) |
| 8 | Sóspray ellenállási osztály | h | 96 |

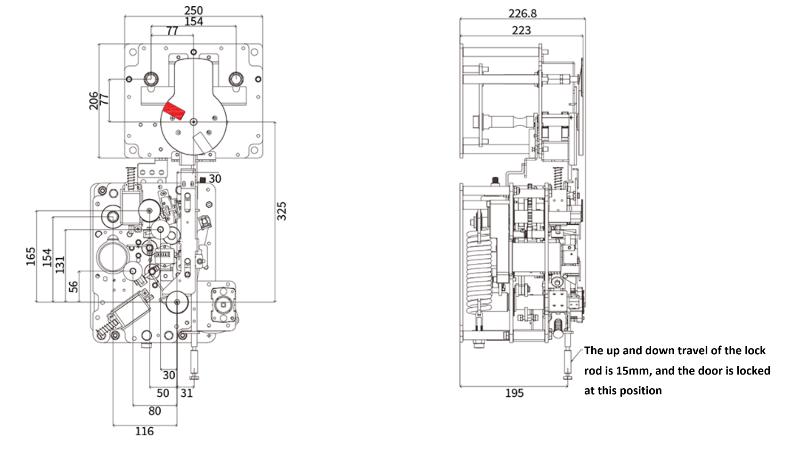

Telepítési méretek
A levegő izoláció kiválasztása alapul a környezetvédelmi iránycímkékre és alkalmazási helyzetekre, három alapvető okból: ① Környezetvédelmi megfelelőség: A SF6 erős üdeházhatású gáz (GWP 23900-szerese a CO₂-énak), és nemzetközi politikák, mint például a Párizsi Egyezmény szigorúan korlátozzák használatát. A levegőizoláció nulla üdeházhatású és nincs mérgező bomlási termékei; ② Karbantartásmentes jellemző: A levegőizoláció egyszerű szerkezete miatt nincs gázlekéngés kockázata, és nincs szükség rendszeres gáznyomás-ellenőrzésre és pótlásra, ami 30%-kal csökkenti a berendezés működtetési és karbantartási költségeit, a SF₆-izolált termékekhez képest; ③ Költséghatékonyság: A levegőizoláció nem igényel SF6 gáz visszaszerezési és kezelő felszereltséget, ami csökkenti a tároló teljes költségeit. A 10kV/12kV középnyomású rendszerek esetén a levegő izolálóképessége teljesen megfelel a szabványoknak
Ez egy kulcsfontosságú elektromos alkatrész, amelyet a SF6-mentes léggazdasági körkörnyezeti szekrények felső részére telepítenek, és integrálja az izolációs kapcsoló és az üzemeltetési mechanizmus funkcióit. Legfőbb szerepei három aspektusban nyilvánulnak: ① Megbízható izoláció: Látható izolációs tárast hoz létre az éles buszbár és a karbantartási alkatrészek között, hogy biztosítva legyen a berendezések vizsgálata és karbantartása során a biztonság; ② Biztonsági összekötés: Mechanikai összekötést valósít meg a szekrényajtakkal, a fő átkapcsolókkal és a teljesülési kapcsolókkal, hogy elkerülje a hibás műveleteket, mint például az éles izoláció vagy a teljesülési állapotban történő bezárás; ③ Térhasználat optimalizálása: A szekrény felső részére telepítve nem foglalja el az alsó funkcionális modulok térét, ami alkalmas kompakt körkörnyezeti szekrénytervezésre. Széles körben használják 10kV/12kV középvoltu elosztó rendszerekben, és teljesen megfelel a SF6 korlátozásra vonatkozó környezetvédelmi iránymutatásoknak.
