Elmérszabályozó működési mechanizmus 12 kV környezetvédelmi szekrényben (légszennyező SF6 gáz nélkül)
Kulcsattribútumok
| Márka | Switchgear parts |
| Modell szám | Elmérszabályozó működési mechanizmus 12 kV környezetvédelmi szekrényben (légszennyező SF6 gáz nélkül) |
| Nominalis feszültség | 12kV |
| Nominális áram | 630A |
| Nominalis frekvencia | 50/60Hz |

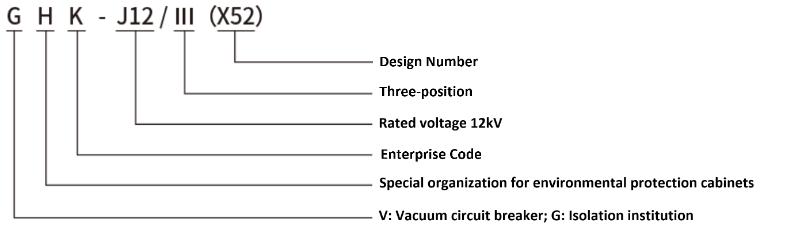

| Sorozat | VHK-J12 |
Szállító által nyújtott termékleírások
A VHK-J12 környezetvédelmi szekrényben lévő elszakító működési mechanizmus VHK-J12 átkapcsoló újraindítási csavarkészlettel van felszerelve, míg az elszakító rész RNHSG-07 nyomóerőségű elszakító működési mechanizmussal. Az elszakító gép előre irányuló típusú, a V működési mechanizmus pedig fordított típusú, egyetlen rúdszerű mechanikai szerkezet révén valósítva meg a záróajtóval történő összekapcsolást. Csak akkor nyitható meg az alsó ajtó, ha a fő áramkör feloldott állapotban van és megbízhatóan földes. A mechanizmus egészének szerkezete kompakt, a működési összekapcsolás megfelel az öt megelőzési követelménynek.
A működési mechanizmus megfelel a GB1984-2014, GB/T1022-2020, GB3804-2017, GB3906-2020 stb. szabványok releváns követelményeinek.
A működési mechanizmus kapcsolása és kikapcsolása
Áramellátás művelete:
①. Zárja be az ajtót; ②. Helyezze be a fogantyút a G mechanizmus földes műveleti lyukába, és hajtsa ellen óramutató járásával, hogy szétválasztja az alsó ajtó zárását/földesítését; ③. Helyezze be a fogantyút a G mechanizmus elszakító műveleti lyukába, és hajtsa ellen óramutató járásával, hogy bezárja az elszakító kapcsolót; ④. Helyezze be a fogantyút a V mechanizmus energia tárolási műveleti lyukába, és hajtsa óramutató járásával, hogy energiát tároljon az átkapcsolóban; ⑤. Nyomja meg a V mechanizmus zöld gombját, hogy bezárja az átkapcsoló kapcsolót,
Áramkimaradás művelete:
①. Nyomja meg a V mechanizmus piros gombját, hogy kikapcsolja az átkapcsoló kapcsolót; ②. Helyezze be a fogantyút a G mechanizmus elszakító műveleti lyukába, és hajtsa óramutató járásával, hogy nyissa meg az elszakító kapcsolót; ③. Helyezze be a fogantyút a G mechanizmus földes műveleti lyukába, és hajtsa óramutató járásával, hogy bezárja a földesítő kapcsolót; Csak az áramkimaradás után és a földesítés befejezése után nyitható meg az alsó ajtó.
Termék paraméterei
| Sorszám | Tétel | Egység | Paraméter |
|---|---|---|---|
| 1 | Feszültségi szint | V | AC/DC220; AC/DC110; DC48; DC24 |
| 2 | Nominális teljesítmény | W | 40 |
| 3 | Működési környezet | °C | -40~+40 |
| 4 | Háromfázisú kitartó feszültség | kv | 2/1perc |
| 5 | Záró cirkulátor normál működési feszültségi tartománya | UL | 85%~110% |
| 6 | Nyitó cirkulátor normál működési feszültségi tartománya | UL | 65%~110% |
| 7 | Alacsony feszültségű működési tartomány | UL | ≤30% (nincs művelet három zárásra és nyitásra) |
| 8 | Sóharmat ellenálló osztály | h | 96 |

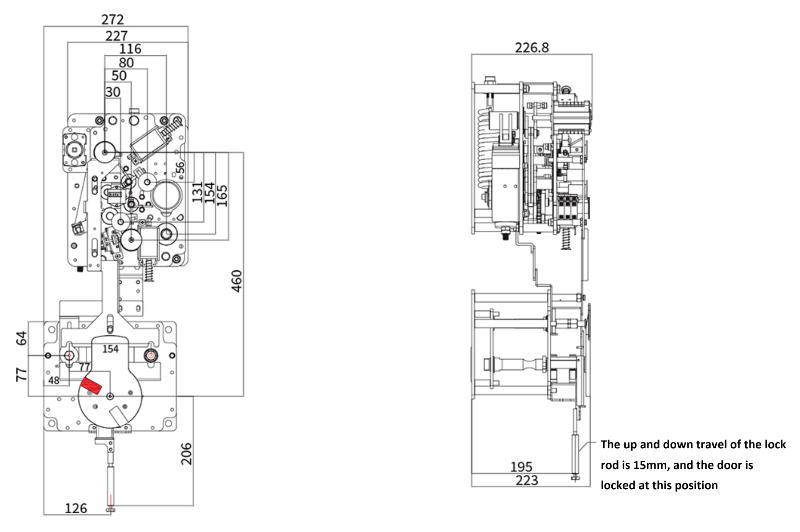

Telepítési méretek
