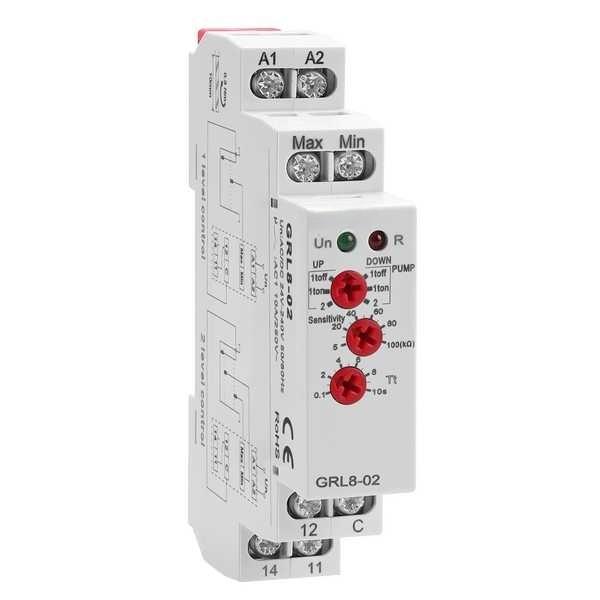

Relay sa Kontrol sa Level GRL8-01 02
Mga mahalagang katangian
| Brand | Switchgear parts |
| Numero sa Modelo | Relay sa Kontrol sa Level GRL8-01 02 |
| Nasodnong peryedyo | 50/60Hz |
| Serye | GRL8 |
Mga deskripsyon sa produkto gikan sa supplier
Ang serye GRL8-01/02 mao ang isang intelligent control relay nga gihimo pinaagi sa liquid level monitoring, gamiton ang isolated power supply technology ug modular structure. Ang iyang compact 18mm width body nag-support sa 35mm standard card rail installation, angay sa mga automation control scenarios alang sa iba't ibang liquid storage ug transportation systems.
Mga katangian sa produktong GRL8-01/02 series liquid level control relay:
1. Dual mode flexible configuration
Ang Type 01 nag-support sa 2-pole liquid level control
Ang Type 02 nag-support sa 2-pole o 1-pole liquid level control
2. Programmable working mode
Libreng pagpili sa drainage mode (triggered by high liquid level) o water supply mode (triggered by low liquid level) pinaagi sa dip switch
3. Precision parameter adjustment
Sensitivity 5-100k Ω continuously adjustable, angay sa liquids nga may lain-laing conductivities
Ang action delay mahimong iset ania 0.1s-10s, efektibong pag-suppress sa interference gikan sa liquid level fluctuations
4. Wide voltage compatible design
Nag-support sa AC/DC 24~240V wide input, ang isolated power supply nag-enhance sa system safety
5. Visual state management
Duha ka kulay LED indicator lights display real-time power supply status ug relay action signals
6. Industrial grade compact structure
35mm rail installation sumala sa DIN EN 60715 standard, 18mm ultra-thin width saves control cabinet space
Mga advantage sa GRL8-01/02 series liquid level control relay products:
1. Multi purpose: Isang device lang ang compatible sa water supply ug drainage modes, nag-reduce sa variety of spare parts
2. Anti interference design: ang adjustable delay function efektibo sa pag-filter sa false signals ug nag-improve sa action reliability
3. Strong compatibility: wide voltage input+wide impedance range angkop sa mainstream liquid level sensors worldwide
4. Convenient maintenance: Modular plug-in design supports quick on-site replacement, LED dual indication nag-reduce sa difficulty of fault diagnosis
5. Security Enhancement: Ang isolated power supply design nag-prevent sa induced electrical interference ug compliant sa industrial control safety standards
| Technical parameters | GRL8-01 | GRL8-02 |
| Function | 2 level contorl mode | 2 or 1 level contorl mode |
| Supply terminals | A1-A2 | |
| Voltage range | AC/DC 24-240V(50-60Hz) | |
| Input | max.2VA | |
| Supply voltage tolerance | -15%;+10% | |
| Sensitivity ( input resistance) | adjustable in range 5 kΩ -100 kΩ | |
| Voltage in electrodes | max. AC 5 V | |
| Current in probe | AC <0.1 mA | |
| Time response | max. 400 ms | |
| Max. capacity length | 800 m (sensitivity 25kΩ), 200 m (sensitivity 100 kΩ) | |
| Max. capacity of probe cable | 400 nF (sensitivity 25kΩ), 100 nF (sensitivity 100 kΩ) | |
| Time delay (t) | adjustable, 0.1 -10 s | |
| Accuracy in setting (mechanical) | ± 10 % | |
| Temperature coefficient | 0.05%/℃,at=20℃(0.05%℉，at=68℉) | |
| Output | 1×SPDT | |
| Current rating | 1×10A(AC1) | |
| Switching voltage | 250VAC/24VDC | |
| Min.breaking capacity DC | 500mW | |
| Output indication | red LED | |
| Mechanical life | 1×107 | |
| Electrical life(AC1) | 1×105 | |
| Reset time | max.200ms | |
| Operating temperature | -20℃ to+55℃（-4℉to131℉） | |
| Storage temperature | -35℃ to+75℃（-22℉to158℉） | |
| Mounting/DIN rail | Din rail EN/IEC 60715 | |
| Protection degree | IP40 for front panel/IP20 terminals | |
| Operating position | any | |
| Overvoltage cathegory | III. | |
| Pollution degree | 2 | |
| Max.cable size(mm 2) | solid wire max.1×2.5or 2×1.5/with sleeve max.1×2.5(AWG 12) | |
| Tightening torque | 0.8Nm | |
| Dimensions | 90×18×64mm | |
| Weight | 70g | 72g |
| Standards | EN 60255-1 | |
