252kV CT126-1 ਸਰਕਿਟ ਬ੍ਰੇਕਰ ਸਪ੍ਰਿੰਗ ਪਰੇਟਿੰਗ ਮੈਕਾਨਿਜਮ
ਕੀ ਅਤ੍ਰਿਬਿਊਟਸ

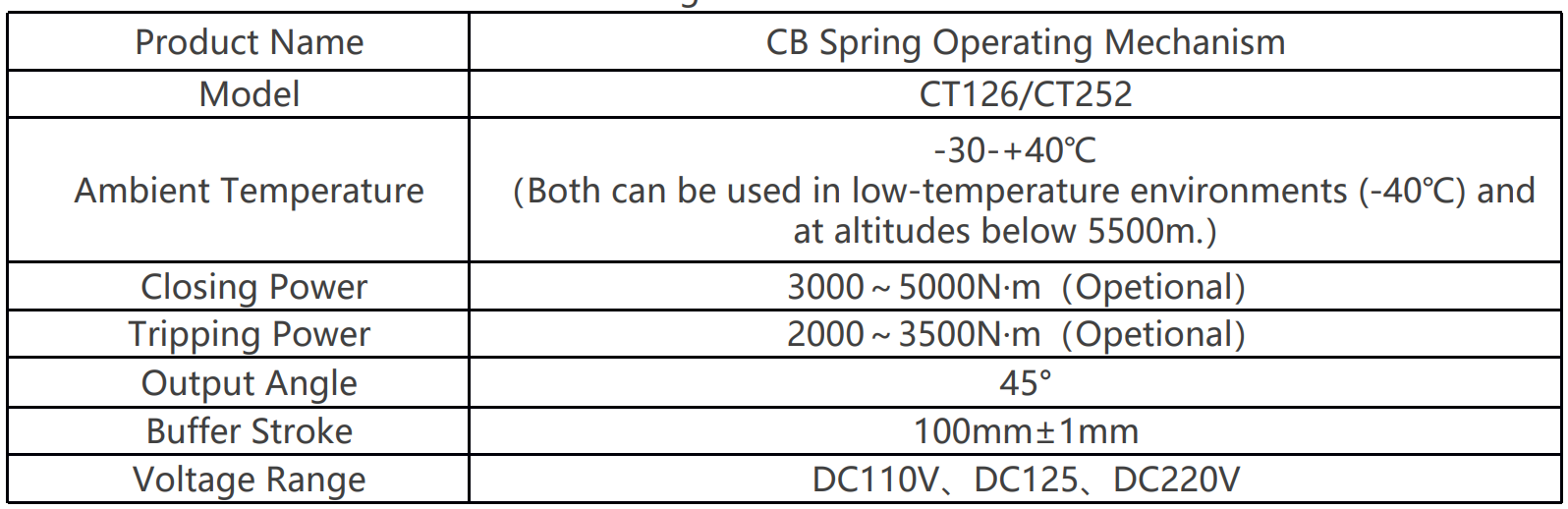

| ਬ੍ਰਾਂਡ | Switchgear parts |
| ਮੈਡਲ ਨੰਬਰ | 252kV CT126-1 ਸਰਕਿਟ ਬ੍ਰੇਕਰ ਸਪ੍ਰਿੰਗ ਪਰੇਟਿੰਗ ਮੈਕਾਨਿਜਮ |
| ਨਾਮਿਤ ਵੋਲਟੇਜ਼ | 252kV |
| ਸੀਰੀਜ਼ | CT126-1 |
ਸੁਪਲਾਈਅਰ ਦਿੱਤੀਆਂ ਪ੍ਰੋਡਕਟ ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ
220kV CT126-1 ਸਰਕਿਟ ਬ੍ਰੇਕਰ, ਜੋ ਵਿਸ਼ੇਸ਼ ਪ੍ਰਦੇਸ਼ੀ ਵਿਜਲੀ ਨੈੱਟਵਰਕ ਦਾ ਮੁੱਖ ਸਵਿੱਚਗੇਅਰ ਹੈ, ਇਸ ਦੇ ਬੇਸ਼ੁਮਾਰ ਸਪ੍ਰਿੰਗ ਆਪਰੇਟਡ ਮੈਕਾਨਿਝਮ ਦੇ ਸਾਥ, ਜਿਸ ਦੇ ਮੁੱਖ ਲਾਭ "ਉੱਚ ਊਰਜਾ ਸਟੋਰੇਜ ਕੈਪੈਸਿਟੀ, ਤੇਜ਼ ਜਵਾਬਦਹੀ ਦੀ ਗਤੀ, ਅਤੇ ਮਜ਼ਬੂਤ ਉੱਚ-ਵੋਲਟੇਜ ਵਿਸ਼ਵਾਸਯੋਗਤਾ" ਹਨ। ਕਸਟਮਾਇਜ਼ਡ ਮੈਕਾਨਿਕਲ ਸਥਾਪਤੀ ਅਤੇ ਕੰਟਰੋਲ ਲੌਜਿਕ ਦੀ ਰਾਹੀਂ, ਇਹ ਸਹੀ ਢੰਗ ਨਾਲ ਸਰਕਿਟ ਬ੍ਰੇਕਰ ਨੂੰ ਖੋਲਣ ਅਤੇ ਬੰਦ ਕਰਨ ਦੀਆਂ ਕਾਰਵਾਈਆਂ ਨੂੰ ਪੂਰਾ ਕਰਨ ਲਈ ਚਲਾਉਂਦਾ ਹੈ, 220kV ਸਬਸਟੇਸ਼ਨਾਂ, ਪ੍ਰਦੇਸ਼ੀ ਟ੍ਰਾਂਸਮੀਸ਼ਨ ਲਾਇਨਾਂ, ਅਤੇ ਵੱਡੇ ਊਰਜਾ ਬੇਸ ਉੱਚ-ਵੋਲਟੇਜ ਵਿਤਰਣ ਸਿਸਟਮਾਂ ਵਿੱਚ ਅਧਿਕੀਕਰਨ ਕਰਦਾ ਹੈ, ਇਸ ਤੋਂ ਉੱਚ-ਵੋਲਟੇਜ ਵਿਜਲੀ ਨੈੱਟਵਰਕ ਦੀ ਸੁਰੱਖਿਅਤ ਅਤੇ ਸਥਿਰ ਚਲ ਰਹਿਣ ਦੀ ਯਕੀਨੀਤਾ ਹੁੰਦੀ ਹੈ।
ਅੰਤਿਕ ਮੈਕਾਨਿਕਲ ਸਥਾਪਤੀ
ਮਜ਼ਬੂਤ ਕੈਸਟ ਸਟੀਲ ਬ੍ਰੈਕੈਟ: ਮੈਕਾਨਿਜਮ ਦਾ ਬ੍ਰੈਕੈਟ ZG310-570 ਕੈਸਟ ਸਟੀਲ ਦੇ ਸਾਹਮਣੇ ਬਣਾਇਆ ਗਿਆ ਹੈ, ਜਿਸ ਦੀ ਮੋਹਤਾ 30mm ਅਤੇ ਫਲੈਂਕਸ਼ਨ ਸ਼ਕਤੀ ≥ 570MPa ਹੈ। ਇਹ ਖੋਲਣ ਅਤੇ ਬੰਦ ਕਰਨ ਦੌਰਾਨ ਹੋਣ ਵਾਲੀ ਸ਼ਾਮਲ ਫੋਰਸ (ਅਧਿਕਤਮ ਫੋਰਸ ≤ 120kN) ਨੂੰ ਸਹਾਰਾ ਦੇ ਸਕਦਾ ਹੈ, ਬ੍ਰੈਕੈਟ ਦੀ ਵਿਕਾਰਤਾ ਨੂੰ ਟਾਲਦਾ ਹੈ; ਮੁੱਖ ਕ੍ਸ਼ੇਤਰਾਂ ਵਿੱਚ ਦੋ ਸ਼ਧਿਕਰਨ ਰੀਬਾਂ (ਚੌੜਾਈ 20mm) ਨੂੰ ਜੋੜਿਆ ਗਿਆ ਹੈ ਜੋ ਮੁੱਖ ਵਿਕਾਰਤਾ ਨੂੰ 50% ਵਧਾਉਂਦੀ ਹੈ।
ਉੱਚ-ਪ੍ਰਭਾਵਤਾ ਵਾਲੇ ਟ੍ਰਾਂਸਮੀਸ਼ਨ ਕੰਪੋਨੈਂਟ: ਸਰਕਿਟ ਬ੍ਰੇਕਰ ਦੀ ਮੁੱਖ ਸ਼ਾਫ਼ਤ ਅਤੇ ਟ੍ਰਾਂਸਮੀਸ਼ਨ ਕੱਨੈਕਟਿੰਗ ਰੋਡ ਸਪਲਾਈਨਾਂ ਨਾਲ (ਫਿਟਿੰਗ ਦੀ ਸਹਿਮਤਾ H6/h5) ਜੋੜੇ ਗਏ ਹਨ, ਟ੍ਰਾਂਸਮੀਸ਼ਨ ਕੈਲੀਅਰ ਦੀ ਮੋਹਤਾ ≤ 0.05mm ਹੈ। ਸ਼ਾਫ਼ਤ ਸਲੀਵ ਟਿਨ ਬਰਨ਼ ZCuSn10Pb1 ਦੇ ਸਾਹਮਣੇ ਬਣਾਇਆ ਗਿਆ ਹੈ, ਜਿਸ ਦੀ ਕਾਰਡਨੈਸ HB ≥ 90 ਅਤੇ ਉਤਕ੍ਰਿਆ ਪ੍ਰਤੀਰੋਧਕ ਸ਼ਕਤੀ ਹੈ। ਲੰਬੀ ਚਲ ਰਹਿਣ ਦੇ ਬਾਅਦ, ਟ੍ਰਾਂਸਮੀਸ਼ਨ ਦੀ ਦਖਲੀ ਰਹਿਣ ਵਾਲੀ ਹੈ ≥ 96%, ਖੋਲਣ ਅਤੇ ਬੰਦ ਕਰਨ ਦੀ ਗਤੀ ਘਟਣ ਵਿੱਚ ਟ੍ਰਾਂਸਮੀਸ਼ਨ ਦੀਆਂ ਹਾਨੀਆਂ ਨੂੰ ਟਾਲਦਾ ਹੈ।
2. ਉੱਚ-ਵੋਲਟੇਜ ਇੰਸੁਲੇਸ਼ਨ ਅਤੇ ਪ੍ਰੋਟੈਕਸ਼ਨ
ਬਹੁਤ ਸਾਰੇ ਸਤਹਾਂ ਦਾ ਇੰਸੁਲੇਸ਼ਨ: ਮੈਕਾਨਿਜਮ ਦੇ ਆਂਤਰਿਕ ਇਲੈਕਟ੍ਰੋਨਿਕ ਕੰਪੋਨੈਂਟਾਂ (ਖੋਲਣ ਅਤੇ ਬੰਦ ਕਰਨ ਦੇ ਕੋਇਲ, ਸਹਾਇਕ ਸਵਿੱਚ) ਅਤੇ ਮੈਟਲ ਪਾਰਟਾਂ ਦੇ ਵਿਚ ਈਪੋਕਸੀ ਰੈਜਿਨ ਇੰਸੁਲੇਸ਼ਨ ਪੈਨਲਾਂ (ਮੋਹਤਾ 8mm, ਬਰਕਡਾਉਨ ਵੋਲਟੇਜ ≥ 40kV) ਲਗਾਏ ਗਏ ਹਨ। ਕੋਇਲ ਲੀਡ ਸਲੀਕੋਨ ਰੈਬਬਰ ਇੰਸੁਲੇਟਡ ਕੈਬਲਾਂ (ਤਾਪਮਾਨ ਪ੍ਰਤੀਰੋਧਕ -40 ℃~+150 ℃) ਨਾਲ ਬਣਾਏ ਗਏ ਹਨ 220kV ਉੱਚ-ਵੋਲਟੇਜ ਇਲੈਕਟ੍ਰਿਕ ਫੀਲਡਾਂ ਦੀ ਹਿੰਦੀ ਨੂੰ ਟਾਲਣ ਲਈ; ਵਾਇਰਿੰਗ ਟਰਮੀਨਲ ਉੱਤੇ IP2X ਇੰਸੁਲੇਸ਼ਨ ਕਵਰ ਲਗਾਇਆ ਗਿਆ ਹੈ ਅਕਸ਼ਟੰਤ ਇਲੈਕਟ੍ਰੀਕ ਸ਼ੋਕ ਨੂੰ ਟਾਲਣ ਲਈ।
IP65 ਰੇਟਿੰਗ ਵਾਲਾ ਪ੍ਰੋਟੈਕਟਿਵ ਸ਼ੈਲ: ਸ਼ੈਲ 304 ਸਟੈਨਲੈਸ ਸਟੀਲ ਦੇ ਸਾਹਮਣੇ ਬਣਾਇਆ ਗਿਆ ਹੈ (ਮੋਹਤਾ 3mm), ਜਿਸ ਨੂੰ ਬ੍ਰੈਸ਼ ਅਤੇ ਪੈਸੀਵੇਟ ਕੀਤਾ ਗਿਆ ਹੈ, ਅਤੇ 1200 ਘੰਟੇ ਤੱਕ ਸਲਾਨ ਕੋਰੋਜ਼ਨ ਦੀ ਪ੍ਰਤੀਰੋਧਕ ਸ਼ਕਤੀ ਹੈ; ਜੋਇਨਟਾਂ 'ਤੇ ਦੋ ਫਲੂਰੋਰੈਬਬਰ ਸੀਲਿੰਗ ਰਿੰਗਾਂ (φ 10mm ਸੈਕਸ਼ਨ ਸਾਈਜ਼) ਦੀ ਵਰਤੋਂ ਕੀਤੀ ਗਈ ਹੈ, ਜਿਸ ਦੀ ਪਾਣੀ ਪ੍ਰੋਟੈਕਸ਼ਨ ਗ੍ਰੇਡ ਹੈ IP65, ਜੋ ਬਾਹਰੀ ਬਾਰਿਸ਼ ਅਤੇ ਧੂੜ ਦੀ ਸਹਾਰਾ ਦੇ ਸਕਦਾ ਹੈ (ਬਾਰਿਸ਼ ਦੀ ਮਾਤਰਾ ≤ 120mm/h, ਧੂੜ ਦੀ ਸ਼ਾਹਤਾ ≤ 15mg/m ³); ਨੀਚੇ ਇੱਕ ਇਕ ਦਿਸ਼ਾ ਵਾਲਾ ਵਾਲਵ ਡ੍ਰੇਨੇਜ ਛੇਦ ਲਗਾਇਆ ਗਿਆ ਹੈ ਜੋ ਬਾਰੀਸ਼ ਦੇ ਪਾਣੀ ਦੇ ਪ੍ਰਤੀਕੂਲ ਪ੍ਰਵਾਹ ਨੂੰ ਰੋਕਦਾ ਹੈ, ਬਾਹਰੀ ਸਬਸਟੇਸ਼ਨਾਂ ਅਤੇ ਟਾਵਰ ਦੀਆਂ ਸਥਿਤੀਆਂ ਲਈ ਸਹੀ ਹੈ।
3. ਬਹੁਤ ਸਾਰੀਆਂ ਸੁਰੱਖਿਆ ਇੰਟਰਲਾਕਿੰਗ
ਉੱਚ-ਵੋਲਟੇਜ ਸਥਿਤੀਆਂ ਵਿੱਚ ਗਲਤੀ ਵਾਲੀ ਓਪਰੇਸ਼ਨ ਦੇ ਖਤਰੇ ਨੂੰ ਟਾਲਣ ਲਈ, ਇਨਸਟੀਚਨ ਤਿੰਨ ਗੁਣ ਇੰਟਰਲਾਕਿੰਗ ਨੂੰ ਜੋੜਦਾ ਹੈ:
ਊਰਜਾ ਸਟੋਰੇਜ ਬੰਦ ਕਰਨ ਦਾ ਇੰਟਰਲਾਕ: ਬੰਦ ਕਰਨ ਦੀ ਸਰਕਿਟ ਸਿਰਫ ਤਦ ਜੋੜੀ ਜਾਂਦੀ ਹੈ ਜਦੋਂ ਮੈਕਾਨਿਜਮ ਊਰਜਾ ਸਟੋਰੇਜ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ (ਟ੍ਰਾਵਲ ਸਵਿੱਚ ਦੁਆਰਾ ਟ੍ਰਿਗਰ ਹੁੰਦਾ ਹੈ) ਬਿਨਾ ਊਰਜਾ ਸਟੋਰੇਜ ਦੇ ਬੰਦ ਕਰਨ ਦੀ ਵਿਫਲਤਾ ਨੂੰ ਟਾਲਣ ਲਈ;
ਖੋਲਣ ਬੰਦ ਕਰਨ ਦਾ ਇੰਟਰਲਾਕ: ਜਦੋਂ ਖੋਲਣ ਸਹੀ ਤੌਰ ਤੇ ਨਹੀਂ ਹੁੰਦਾ (ਖੋਲਣ ਦੀ ਸਥਿਤੀ ਸਵਿੱਚ ਟ੍ਰਿਗਰ ਨਹੀਂ ਹੁੰਦਾ), ਤਦ ਬੰਦ ਕਰਨ ਦੀ ਕਾਰਵਾਈ ਲੋਕ ਹੋ ਜਾਂਦੀ ਹੈ ਲੋਡ ਨਾਲ ਬੰਦ ਕਰਨ ਨੂੰ ਟਾਲਣ ਲਈ;
ਗਰੌਂਡਿੰਗ ਓਪਰੇਸ਼ਨ ਦਾ ਇੰਟਰਲਾਕ: ਜਦੋਂ ਸਰਕਿਟ ਬ੍ਰੇਕਰ ਦਾ ਗਰੌਂਡਿੰਗ ਸਵਿੱਚ ਬੰਦ ਨਹੀਂ ਹੁੰਦਾ, ਤਦ ਖੋਲਣ ਅਤੇ ਬੰਦ ਕਰਨ ਦੀ ਸਰਕਿਟ ਟੁਟ ਜਾਂਦੀ ਹੈ ਓਪਰੇਸ਼ਨ ਅਤੇ ਮੈਨਟੈਨੈਂਸ ਸਟਾਫ ਦੀ ਸੁਰੱਖਿਆ ਦੀ ਯਕੀਨੀਤਾ ਲਈ।
