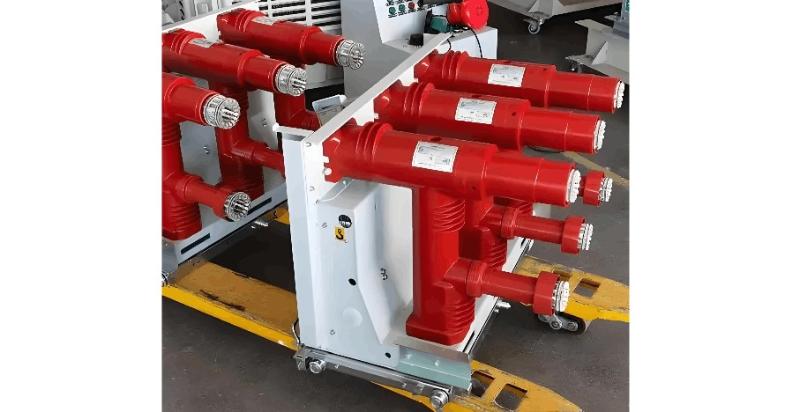

มาตรฐานความต้านทานวงจรของเบรกเกอร์สุญญากาศ

มาตรฐานความต้านทานวงจรป้อนของเบรกเกอร์ว่าง

มาตรฐานความต้านทานวงจรป้อนของเบรกเกอร์ว่างระบุค่าขีดจำกัดที่ต้องการสำหรับค่าความต้านทานในเส้นทางกระแสหลัก ระหว่างการทำงาน ขนาดของความต้านทานวงจรป้อนส่งผลโดยตรงต่อความปลอดภัย ความน่าเชื่อถือ และประสิทธิภาพทางความร้อนของอุปกรณ์ ทำให้มาตรฐานนี้มีความสำคัญอย่างยิ่ง

ด้านล่างนี้เป็นภาพรวมละเอียดของมาตรฐานความต้านทานวงจรป้อนสำหรับเบรกเกอร์ว่าง

1. ความสำคัญของความต้านทานวงจรป้อน

ความต้านทานวงจรป้อนหมายถึงความต้านทานไฟฟ้าระหว่างคอนแทคหลักเมื่อเบรกเกอร์ว่างอยู่ในตำแหน่งปิด ความต้านทานนี้ส่งผลโดยตรงต่อการเพิ่มอุณหภูมิระหว่างการทำงาน การสูญเสียพลังงาน และความน่าเชื่อถือโดยรวม หากความต้านทานสูงเกินไปอาจนำไปสู่การร้อนเฉพาะที่ การเสื่อมสภาพของฉนวน และแม้กระทั่งการชำรุดของอุปกรณ์ ดังนั้น จึงต้องควบคุมให้อยู่ภายในขีดจำกัดที่กำหนดไว้

2. การจำแนกประเภทของมาตรฐาน

มาตรฐานความต้านทานวงจรป้อนสำหรับเบรกเกอร์ว่างมักจะถูกจำแนกออกเป็นสามระดับ: ระดับ A ระดับ B และระดับ C ตามค่าความต้านทานที่ยอมรับได้

• ระดับ A มีข้อกำหนดที่เข้มงวดที่สุด (ต่ำที่สุด)

• ระดับ B เป็นระดับปานกลาง

• ระดับ C อนุญาตให้มีความต้านทานสูงสุด

3. ข้อกำหนดเฉพาะ

• ระดับ A: ความต้านทานวงจรป้อนไม่ควรเกิน 10 ไมโครโอห์ม (μΩ);

• ระดับ B: ความต้านทานวงจรป้อนไม่ควรเกิน 20 ไมโครโอห์ม (μΩ);

• ระดับ C: ความต้านทานวงจรป้อนไม่ควรเกิน 50 ไมโครโอห์ม (μΩ).

หมายเหตุ: ข้อกำหนดที่แท้จริงอาจแตกต่างกันไปขึ้นอยู่กับชั้นแรงดัน กระแสที่กำหนด ข้อกำหนดของผู้ผลิต และมาตรฐานสากลเช่น IEC 62271-1 หรือ GB/T 3368-2008.

4. ขอบเขตการใช้งาน

มาตรฐานความต้านทานวงจรป้อนนี้ใช้ได้กับเบรกเกอร์ว่างหลายประเภท รวมถึงแบบแรงดันต่ำ แรงดันปานกลาง และแรงดันสูง ซึ่งใช้ในการกระจายพลังงาน อุปกรณ์สวิตช์เกียร์ และการใช้งานในภาคอุตสาหกรรม

5. วิธีทดสอบ

เพื่อให้แน่ใจว่าปฏิบัติตามมาตรฐาน ความต้านทานวงจรป้อนต้องวัดโดยใช้วิธีที่เหมาะสม:

• ตรวจสอบให้แน่ใจว่าเบรกเกอร์ปิดสนิท;

• ใช้ไมโครโอห์มมิเตอร์ (วิธีการลดแรงดัน DC) เพื่อวัดความต้านทานระหว่างคอนแทคหลัก (ไม่ใช่มัลติมิเตอร์ทั่วไป ซึ่งขาดความแม่นยำ);

• บันทึกการวัดและจำแนกผลเป็นระดับ A, B หรือ C ตามค่าขีดจำกัด

หมายเหตุ: การวัดควรถูกดำเนินการภายใต้เงื่อนไขที่คงที่ (เช่น อุณหภูมิแวดล้อม ความสะอาดของพื้นผิวคอนแทค) เพื่อความแม่นยำ

6. การดำเนินการและการปฏิบัติตาม

มาตรฐานความต้านทานวงจรป้อนต้องปฏิบัติตามอย่างเคร่งครัดตลอดกระบวนการออกแบบ การผลิต การทำงาน และการบำรุงรักษา:

• ระหว่างการออกแบบและการผลิต ผู้ผลิตต้องแน่ใจว่าวัสดุคอนแทค แรงกด และการจัดวางตรงตามระดับความต้านทานที่กำหนด;

• ระหว่างการทำงานและการบำรุงรักษา การทดสอบประจำเป็นสิ่งสำคัญในการตรวจจับการสึกหรอ การออกซิเดชัน หรือการคลายตัวที่อาจทำให้ความต้านทานเพิ่มขึ้น

สรุป

มาตรฐานความต้านทานวงจรป้อนเป็นตัวบ่งชี้สำคัญของสุขภาพและความสามารถในการทำงานของเบรกเกอร์ว่าง การวัดอย่างสม่ำเสมอและการปฏิบัติตามมาตรฐานนี้ช่วยป้องกันการร้อนเกิน รับประกันการทำงานที่เชื่อถือได้ และยืดอายุการใช้งานของอุปกรณ์ การตรวจสอบและบำรุงรักษาอย่างต่อเนื่องเป็นสิ่งสำคัญเพื่อรับประกันการทำงานของระบบไฟฟ้าที่ปลอดภัยและมั่นคง
