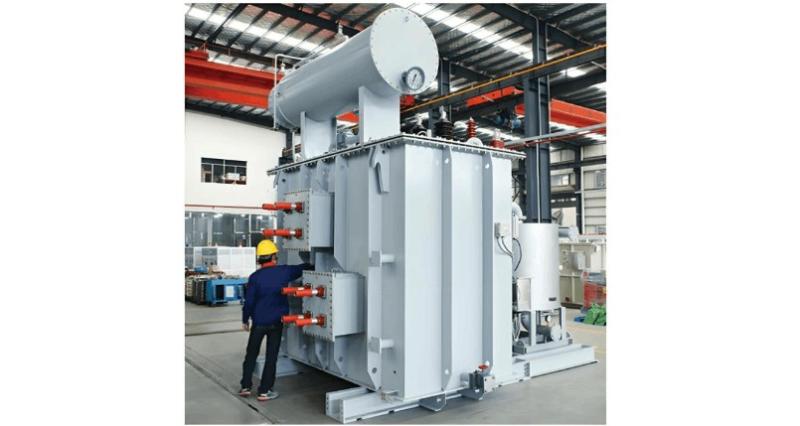

Inbou-toetsprosedures vir olie-geïmmersde kragtransformasors

Toetsprosedures en -vereistes vir transformasies

1. Toetse van nie-porseleinbuisse

1.1 Isolasiestandweerstand

Hang die bus vertikaal met 'n kraan of steunraam. Meet die isolasiestandweerstand tussen die terminal en die tap/french met 'n 2500V megohmmeter. Die gemeete waardes moet nie beduidend afwyk van die fabriekswaardes onder soortgelyke omgewingsvoorwaardes nie. Vir kapasitiewe bussies van 66kV en hoër met tappunte, meet die isolasiestandweerstand tussen die "klein bus" en die flens met 'n 2500V megohmmeter. Hierdie waarde moet nie minder as 1000MΩ wees nie.

1.2 Dielektriese verliesmeting

Meet die tan delta (verliesfaktor) en kapasiteitswaardes van die hoofisolering tot die tap met die positiewe bedraadmetode, volgens die instrument se gespesifiseerde verbindinge. Kies 'n toetsvoltage van 10kV. Die hoëspannings-toetslede vir dielektriese verliesmeting moet met isolerende tape opgehang word, weg van ander toerusting en die grond, met gepaste veiligheidsmaatreëls om onbevoegde toegang tot die hoëspannings-toetsarea te voorkom. Die gemeete tan delta- en kapasiteitswaardes moet nie beduidend afwyk van die fabriekswaardes nie en moet voldoen aan oordragstandaarde.

2. Inspeksie en toetsing van belastingtapwisselaar

Inspekteer die volledige aktievolgorde van die belastingtapwisselaar kontakte, meet die oorgangsweerstandswaarde en switstyd. Die gemeete oorgangsweerstandswaardes, driefase-sinkronisasie-afwyking, switstydwaardes, en voor-agter switstyd-afwyking moet almal voldoen aan die vervaardiger se tegniese vereistes.

3. DC-weerstandmeting van windinge met bussies

Meet die DC-weerstand van die hoëspanningswinding by elke tapposisie en die laagspanningskant. Vir transformasies met neutrale punte, word dit aanbeveel om eenvoudige fase DC-weerstand te meet. Noteer die omgewingstemperatuur tydens meting vir omskakeling en vergelyking met fabriekswaardes. Die afwyking tussen lyne of fases moet voldoen aan oordragstandaarde.

4. Spanningsverhoudingskontrole van alle tapposisies

Koppel die spoelverhoudingstoetserlede aan die hoë- en laagspanningskante van die driefasetransformator. Kontroleer die spanningsverhouding van alle tapposisies. In vergelyking met die vervaardiger se naamplaatdata, moet daar geen beduidende verskil wees, en die verhoudings moet die verwagte patrone volg. By die gestelde tapposisie is die toelaatbare fout ±0,5%. Vir drie-windingtransformasies, voer verhoudingstoetse afsonderlik uit vir hoë-medium, medium-laag windinge.

5. Kontroleer driefase-verbindinggroep en polariteit van enkelvase transformatorlede

Die inspeksieresultate moet ooreenstem met die ontwerpvereistes, naamplaatmerkings en simbole op die transformatorhuis.

6. Insulering olie-monstername en -toetsing

Oliemonstername moet slegs gedoen word nadat die transformator volledig met olie gevul is en vir die gespesifiseerde tyd laat staan. Nadat oliemonsters geneem is, moet die houers behoorlik gesluit word en vinnig na die relevante afdeling vir toetsing gestuur word.

7. Isolasiestandweerstand, absorpsieverhouding of polarisasie-indeksmeting

Alles wat met isolering verband hou, moet getoets word nadat die insuleringsolie goedgekeurd is en tydens weerstoestande met aanvaarbare lugvochtigheid. Vir transformasies wat 'n polarisasie-indeksmeting benodig, verifieer dat die kortsluitstroom van die megohmmeter nie minder as 2mA is nie. Noteer die toetsomgewingstemperatuur om omskakeling tot dieselfde temperatuur as die fabriekstoetse te stel vir vergelyking. Die resultate moet nie minder as 70% van die fabriekswaardes wees nie. Toetsitems moet insluit: hoë-(medium+laag+grond), medium-(hoë+laag+grond), laag-(medium+hoë+grond), totaal-grond, kern-(klamp+grond), en klamp-(kern+grond). As voorbeeld, vir hoë-(medium+laag+grond), kortsluit die drie fases van die hoëspanningskant en die ooreenkomstige neutrale punt (indien beskikbaar), gronde al die ander dele, koppel die hoëspanningsterminal van die megohmmeter aan die hoëspanningskant, en die grondterminal aan grond vir toetsing.

8. Meting van tan delta (verliesfaktor) van windinge met bussies

Gebruik die negatiewe bedraadmetode vir toetsing, volgens die instrument se gespesifiseerde verbindinge. Toetsitems moet in volgorde gedoen word: hoë-(medium+laag+grond), medium-(hoë+laag+grond), laag-(medium+hoë+grond), totaal-grond. Tydens toetsing, hang die hoëspannings-toetslede van die tan delta-toetsapparaat met isolerende tape, weg van die transformatorhuis. Noteer die omgewingstemperatuur tydens toetsing. Wanneer omskakel na dieselfde temperatuur as die fabriekstoetse vir vergelyking, moet die waardes nie meer as 1,3 keer die fabriekswaardes wees nie. Indien metings beduidend afwyk van die fabriekswaardes, skoon die bussies of gebruik geleider-skerming op die bussies om oppervlak-lekstroom te verminder. Metings moet voorkeurlik tydens weerstoestande met relatief lae lugvochtigheid gedoen word.

9. DC-lekstroommeting van windinge met bussies

Lees die lekstroom voorkeurlik by die hoëspanningskant. Toetsitems moet insluit: hoë-(medium+laag+grond), medium-(hoë+laag+grond), laag-(medium+hoë+grond). Metings moet gedoen word tydens weerstoestande met lae lugvochtigheid, met die omgewingstemperatuur genoteer. Lekstroomwaardes mag nie oorskry die oordragstandaardspesifikasies nie.

10. Elektriese toetse

10.1 Windingvervormingstoets

Vir transformasies met 'n rating van 35kV en lager, word die lae-spannings kortsluitimpedansiemetode aanbeveel. Vir transformasies met 'n rating van 66kV en hoër, word die frekwensie-antwoordanalise-metode aanbeveel vir die meting van windingkenmerkspektakom.

10.2 AC Spanningstandhouproef

Voer AC spanningstandhouproewe uit by die transformasiterminals deur gebruik te maak van buitengewys toegepasde kragfrequentie-spanning of geïnduseerde spanningstoetsmetodes. Reeksresonansie-geïnduseerde spanningstoets is voorkeurlik indien moontlik om die toetstoerustingkapasiteitvereistes te verminder. Die neutrale punte van transformasies met 'n rating van 110kV en hoër moet aparte AC spanningstandhouproewe ondergaan. Toetspanningwaardes moet ooreenstem met oorname standaarde.

10.3 Langtydige Geïnduseerde Spanningstoets met Deelvlammeting

Vir transformasies met 'n rating van 220kV en hoër, moet ter plaatse langtijdige geïnduseerde spanningstoetes met deelvlammeting tydens nuwe installasie uitgevoer word. Vir 110kV transformasies word deelvlamtoetse aanbeveel wanneer isolering verdag is. Hierdie toetse ontdek nie-doordringende interne isolasiedefekte in transformasies.

10.4 Impakslotetoets by Spesifiseerde Spanning

Volg die vereistes soos spesifiseer in die opstartplan.

10.5 Faseverifikasie

Verifieer die transformasiefasevolgorde, wat ooreen moet stem met die fasevolgorde van die rooster.
