Quelles sont les exigences de base pour l'installation extérieure des transformateurs de distribution?

1. Exigences générales pour les plateformes de transformateurs sur poteau

• Sélection du site : Les transformateurs sur poteau doivent être installés près du centre de charge afin de minimiser les pertes d'énergie et la chute de tension dans les lignes de distribution basse tension. Généralement, ils sont placés à proximité des installations ayant une forte demande en électricité, tout en veillant à ce que la chute de tension au niveau de l'équipement le plus éloigné reste dans les limites autorisées. Le site d'installation doit permettre un accès facile pour la maintenance et éviter des structures de poteaux complexes telles que les poteaux d'angle ou de branchement.

• Distance par rapport aux bâtiments : Le contour extérieur du transformateur doit être au moins à 5 mètres des bâtiments combustibles et à au moins 3 mètres des bâtiments résistants au feu.

• Hauteur de montage : La partie inférieure de la plateforme du transformateur doit se situer à au moins 2,5 mètres au-dessus du sol. L'arête inférieure du boîtier de distribution basse tension doit être à au moins 1 mètre au-dessus du sol.

• Hauteur des parties sous tension exposées : Toutes les parties sous tension exposées sur la plateforme du transformateur doivent être installées à une hauteur d'au moins 3,5 mètres au-dessus du sol.

• Lignes haute et basse tension sur le même poteau : Lorsque des lignes haute et basse tension sont montées sur le même poteau, les lignes basse tension doivent être positionnées en dessous des lignes haute tension. La distance verticale entre les traverses haute et basse tension doit être d'au moins 1,20 mètre.

• Signalisation d'avertissement : Un panneau d'avertissement clairement visible (par exemple, "Danger : Haute tension") doit être installé à une hauteur de 2,5 à 3,0 mètres au-dessus du sol.

• Environnements dangereux : Les plateformes de transformateurs sur poteau ne doivent pas être installées dans des zones où l'air contient des gaz inflammables/explosifs ou des poussières conductrices/dégradantes pour l'isolation. Dans de tels environnements, il est recommandé d'utiliser une sous-station intérieure.

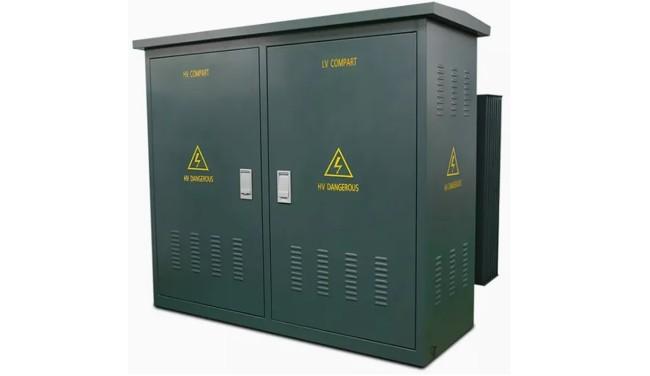

2. Exigences générales pour les plateformes de transformateurs au sol (sur socle)

• Méthode d'installation basée sur la capacité : Pour les transformateurs extérieurs d'une capacité de 320 kVA ou moins, une plateforme sur poteau peut être utilisée. Pour des capacités supérieures à 320 kVA, une plateforme au sol (sur socle) est recommandée.

• Fondation et enceinte : La plateforme sur socle doit reposer sur une fondation solide, avec la surface de la fondation située à au moins 0,3 mètre (généralement 0,3–0,5 m) au-dessus du sol.
  Pour la sécurité, la plateforme doit être entourée d'une clôture ou d'une barrière d'au moins 1,8 mètre de hauteur. La distance minimale entre l'enceinte du transformateur et la clôture/barrière doit être de 0,8 mètre, et la distance jusqu'à la porte/porte doit être d'au moins 2 mètres.

• Sécurité et contrôle d'accès : Le poteau de descente doit être situé à l'intérieur de la zone clôturée. Après l'ouverture de l'isolateur ou du fusible, toutes les parties sous tension doivent rester à au moins 4 mètres au-dessus du sol ; si protégées par une barrière, cette hauteur peut être réduite à 3,5 mètres.
  La porte doit être verrouillée, et un panneau d'avertissement indiquant "Stop ! Danger haute tension !" doit être affiché de manière visible. L'entrée dans la zone clôturée n'est autorisée qu'après la déconnexion complète de l'alimentation électrique.

• Hauteur de montage des fusibles disjoncteurs : La traverse pour l'installation des fusibles disjoncteurs doit être située à au moins 4,5 mètres au-dessus du sol.

• Stabilité du montage des transformateurs : Les transformateurs sur poteau doivent être installés de manière sûre et stable. La sangle de soutien (sangle de maintien) doit être faite de fil d'acier galvanisé froid tiré d'un diamètre de 4 mm (communément appelé "fil de fer"), enroulé au moins quatre fois sans joint, et fixé solidement. La sangle de soutien doit maintenir une distance minimale de 0,2 mètre des parties sous tension.

• Installation des fusibles disjoncteurs haute tension : Les fusibles disjoncteurs haute tension doivent être installés à un angle d'inclinaison de 25° à 30°, avec une distance minimale entre phases de 0,7 mètre.

• Installation des fusibles basse tension :

• Si un interrupteur sectionneur basse tension est présent, le fusible doit être installé entre l'isolateur et l'isolateur basse tension.

• Si aucun isolateur n'est fourni, le fusible doit être monté sur l'extérieur de l'isolateur basse tension, et un câble de liaison isolé doit relier les deux extrémités de la base du fusible à travers l'isolateur.
