Análisis en profundidad de la microrred de CC SST: Cómo 10+1 puertos unifican la energía fotovoltaica, el almacenamiento, la carga y el hidrógeno con una integración "directa-flexible"

1. Contexto de la industria y análisis de puntos críticos

1.1 Contexto de la industria

Los parques industriales en el extranjero, las islas y los usuarios comerciales e industriales demandan cada vez más energía que sea "autogenerada, autoconsumida, baja en carbono y confiable". Las microrredes de CA tradicionales sufren de pérdidas por conversión de CA/CC en múltiples etapas, conmutación compleja entre modo conectado a la red y modo aislado, y dificultades para integrar múltiples fuentes de energía (fotovoltaica, almacenamiento, carga, hidrógeno). Las microrredes de CC, que utilizan un bus de CC común para unificar diversos portadores de energía, se han convertido en la ruta técnica principal para los parques de cero carbono.

1.2 Los cuatro principales puntos críticos de las microrredes de CA tradicionales

1.3 Diferencias fundamentales: CA tradicional frente a microrred de CC SST (Esencia física)

Causa raíz física: El bus de CC permite que la fotovoltaica, el almacenamiento, la carga y el hidrógeno se acoplen directamente en CC, evitando múltiples conversiones de CA/CC; esta es la base física fundamental para la mejora de la eficiencia general de la microrred y el diferenciador de primer principio de esta solución frente a los enfoques tradicionales.

2. Resumen de la solución & propuesta de valor

2.1 Definición de la solución (BLUF)

Esta solución tiene como núcleo el transformador de estado sólido SST y como columna vertebral un enrutador de CC de 10+1 puertos, construyendo una microrred de CC para complejos comerciales de tipo "fotovoltaica-almacenamiento-carga-hidrógeno directo-flexible": la fotovoltaica, el almacenamiento, la carga, el hidrógeno y las cargas del edificio acceden de forma flexible a un bus de CC unificado, con solo una conversión de CA en la interfaz de red. La eficiencia general de la planta alcanza el 94,5 %–97,5 % (entre 3 y 5 puntos porcentuales más que las soluciones de CA), con una conmutación red/isla <20 ms.

Proyecto de referencia: Ámsterdam, Países Bajos — proyecto de demostración de complejo comercial "fotovoltaica-almacenamiento-carga-hidrógeno directo-flexible" (uno de los primeros en Europa, con red de CC de 10+1 puertos).

2.2 Propuesta de valor central

3. Diseño de la arquitectura del sistema

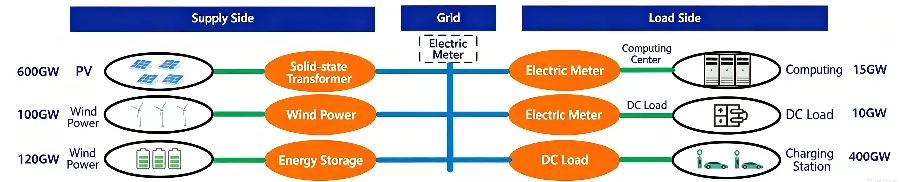

3.1 Topología del sistema (Desglose por capas)

Planificación de puertos del enrutador de CC SST (10+1 puertos):

• Puertos de fuente: entrada fotovoltaica (CC), almacenamiento (CC), conexión a la red (CA — la única interfaz de CA)

• Puertos de carga: puntos de recarga (CC), producción de hidrógeno (CC), cargas de edificios (CC/CA opcional)

• Núcleo de enrutamiento: enrutador de CC SST con controlabilidad de potencia en todos los puertos

• Capa de gestión: EMS (Sistema de Gestión de Energía) + controlador de microrred para programación unificada y gestión de arranque en negro

3.2 Principio de conmutación sin interrupciones entre red y modo isla

Aislamiento inherente mediante redes de CC: El enrutador SST implementa una conmutación fluida de modos mediante el control en cascada del lazo externo de potencia y el lazo interno de tensión, con un tiempo de conmutación <20 ms (dentro de un ciclo), sin impacto transitorio y sin tiempo de inactividad. En modo isla, el almacenamiento proporciona soporte de tensión en la barra; en modo conectado a la red, la interfaz de red mantiene el equilibrio de potencia. Esta capacidad es el habilitador clave de fiabilidad para aplicaciones en islas y parques en el extranjero.

4. Equipos principales y parámetros técnicos

Parámetros principales del enrutador de CC SST (10+1 puertos, configuraciones en serie):

5. Puntos técnicos destacados y análisis en profundidad de los principios físicos

5.1 Destacado 1: Redes de CC de múltiples puertos

Principio físico: La energía fotovoltaica, el almacenamiento, la carga y el hidrógeno se acoplan directamente en CC a través de los múltiples puertos del enrutador SST, eliminando múltiples conversiones.
Beneficio cuantificado: La conexión directa fuente-carga elimina de 2 a 4 etapas de conversión; eficiencia general del 94,5 % al 97,5 %, de 3 a 5 p.p. superior a las soluciones de CA; THD <1 %, sin necesidad de filtrado adicional.

5.2 Destacado 2: Conmutación fluida entre red e isla

Principio físico: El aislamiento inherente del bus de CC, junto con el control en cascada de potencia y tensión, permite una conmutación sin transitorios.
Beneficio cuantificado: Tiempo de conmutación <20 ms (dentro de un ciclo); fiable tanto en modo isla como en modo conectado a la red; sin tiempo de inactividad ni interrupciones de energía durante las transiciones.

5.3 Destacado 3: Integración multienergética y Plug-and-Play

Principio físico: La energía fotovoltaica, el almacenamiento, la carga y el hidrógeno se unifican en un único bus de CC con puertos modulares.
Beneficio cuantificado: Sistema simplificado y fácil expansión: las nuevas fuentes y cargas se conectan mediante Plug-and-Play; la capacidad se escala de forma modular; las fallas de un solo puerto se evitan rápidamente mediante la redundancia N+X, garantizando una disponibilidad ≥99,9 %.

6. Comparación económica con las soluciones tradicionales

Nota: Las cifras de pérdidas se basan en "conversión única de CA/CC del 1% al 3% (típica de los inversores de SiC); acumulación tradicional en múltiples etapas del 2% al 6%". Los detalles económicos deben calcularse en función de la escala del proyecto, las tarifas eléctricas locales y los costos de construcción.

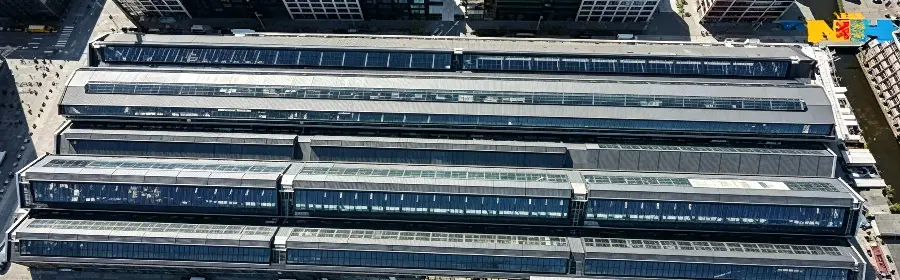

7. Evidencia de proyectos de referencia

Nota de la cadena de evidencia: "Una de las primeras de Europa" se basa en referencias de casos públicos; en la etapa de licitación se puede proporcionar la fecha de puesta en servicio del proyecto, la capacidad del sistema y los informes de pruebas de terceros para su verificación.

8. Normas técnicas, redundancia y seguridad

8.1 Normas técnicas y cumplimiento

8.2 Arquitectura de redundancia

Redundancia inteligente en línea N+X: fuentes de alimentación duales + reserva activa de doble controlador; bypass automático de IGBT defectuoso; las fallas de puerto único no se propagan; disponibilidad del sistema ≥99,9%.

8.3 Seguridad en CC

Los arcos de CC no tienen cruce por cero natural y son persistentes: la solución despliega tres líneas de defensa: ① Lógica de aislamiento de estado sólido rápido según el Anexo P de la norma IEC 60947-2 (tiempo de extinción del arco <25 μs); ② Monitoreo en línea del aislamiento del lado de CC (alarmas de resistencia de aislamiento/corriente de fuga en tiempo real); ③ Aislamiento de fallas a nivel de puerto y extinción rápida de arcos para prevenir la propagación de fallas de punto único. La entrega de proyectos en el extranjero incluye una descripción del diseño de seguridad y un esquema de ajuste de protección.

9. Entrega y servicios

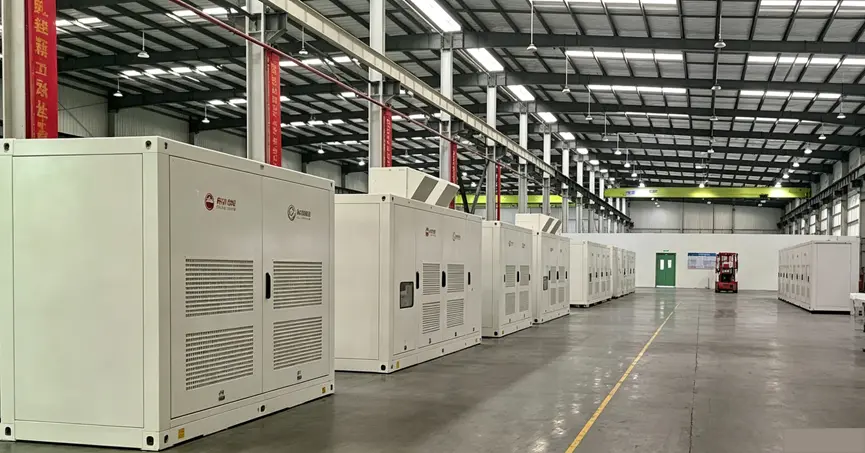

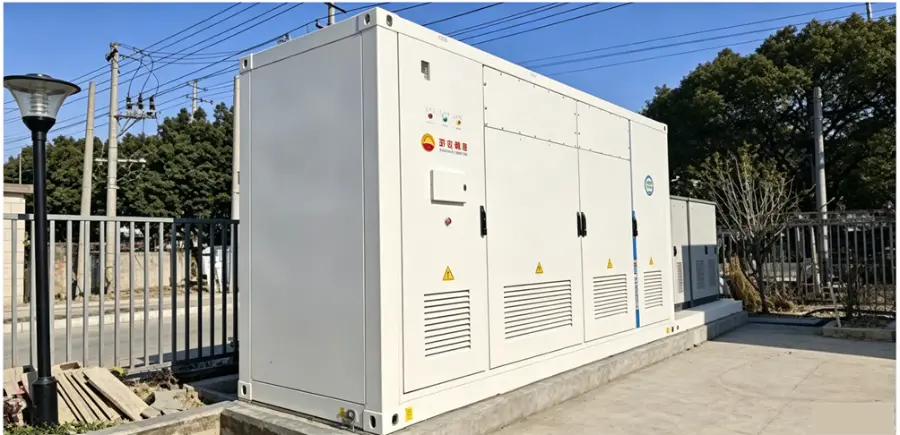

• Enrutador modular de CC: Prefabricado en fábrica, envío de unidad completa e instalación rápida en el sitio;

• Entrega localizada en el extranjero: Admite la adaptación a las normas del país de destino y asistencia para la certificación local;

• Operación y Mantenimiento remoto de ciclo de vida completo: Monitoreo en la nube de EMS + actualizaciones OTA + autodiagnóstico de fallas + evaluación en línea del SOH.
