Außen dreiphasiger Hochspannungsvakuumschalter 40.5kV

Name: Außen dreiphasiger Hochspannungsvakuumschalter 40.5kV
Brand: Zhejiang Rockwell Energy Technology Co., Ltd.
SKU: 3202
Availability: InStock

Zhejiang Rockwell Energy Technology Co., Ltd.

13yrs 100+ staff 30000+m² US$100000000+ China

Attribute Beschreibung Dokumentationsressourcenbibliothek Lieferant

Kernattribute

Marke	Rw Energy
Serie	RW32
Nennspannung	40.5kV
Nennstrom	630/1250A
Nennfrequenz	50/60Hz

Beschreibung

Produktbeschreibung

Der ZW32-40.5 ist ein Hochspannungs-Vakuumschaltkreis für die Außenanwendung, der für Mittelspannungs-Freileitungsnetze von 35kV/40.5kV entwickelt wurde. Er integriert einen einzigartig konstruierten umhüllten Pol und einen hochzuverlässigen Betriebsmechanismus, was es ihm ermöglicht, Lastströme, Überlastströme und Kurzschlussströme sicher zu schalten, zu führen und zu trennen. Für den langfristigen Einsatz im Freien ausgelegt, bietet dieses Gerät eine stabile Leistung und minimale Wartungsanforderungen, was es zur idealen Lösung für den Schutz und die Steuerung moderner Stromnetze macht.

Hauptmerkmale

Ausgezeichnete Zuverlässigkeit: Der integrierte umhüllte Pol und der robuste Betriebsmechanismus gewährleisten eine konsistente Leistung unter harschen Umweltbedingungen.
Null Wartung über die Lebensdauer: Vollständig wartungsfrei während des gesamten Dienstlebens, wodurch Betriebskosten und Stillstandszeiten reduziert werden.
Lange mechanische & elektrische Lebensdauer: Hohe mechanische Haltbarkeit und elektrische Dauerhaftigkeit unterstützen häufige Operationen und eine verlängerte Nutzungsdauer.
Kompakte & leichte Bauweise: Kleine Größe und geringes Gewicht ermöglichen eine einfache Montage an Masten und den Transport.
Außendauer: Wettersichere Gehäuse bieten zuverlässigen Schutz vor extremen Temperaturen, Feuchtigkeit und Verschmutzung.

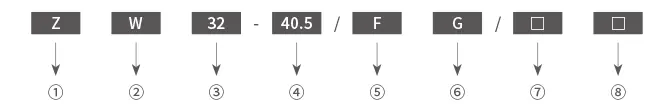

Modell-Erklärung

Outdoor Three-Phase High-Voltage Vacuum Circuit Breaker 40.5kV

① Außenprodukt

② Vakuumschalter

③ Konstruktionsfolgenummer

④ Nennspannung (kV)

⑤ F: Federbetriebener intelligenter Schalter; M: Permanentmagnetischer intelligenter Schalter

⑥ Mit Trennschalter (wird weggelassen, wenn nicht ausgestattet)

⑦ Nennstrom (A)

⑧ Trennstrom (kA)

Haupttechnische Parameter des Schalters

Serial Number	Item	Unit	Value
1	Rated Voltage	kV	40.5
2	Rated Current	A	630/1250
3	Rated Frequency	Hz	50 or 60
4	Power - frequency Withstand Voltage (1min, Wet) (Dry) Phase - to - phase, Phase - to - ground / Across Breaker	kV	80/95/95
5	Lightning Impulse Withstand Current (Peak Value) Phase - to - phase, Phase - to - ground / Across Breaker	kV	185
6	Rated Short - circuit Breaking Current	kA	20/25/31.5
7	Rated Short - circuit Making Current (Peak Value)	kA	63/80
8	Rated Peak Withstand Current	kA	63/80
9	4S Short - time Withstand Current	kA	25/31.5
10	Rated Operating Cycle	-	O - 0.3s - CO - 180s - CO
11	Number of Rated Short - circuit Breaking Current Operations	Times	30
12	Mechanical Life	Times	10000
13	Mechanism Control Voltage	V	AC/DC220
14	Secondary Circuit 1min Power - frequency Withstand Voltage	KV	2

Hauptmechanische Parameter des Schalters

Seriennummer	Parametername	Einheit	Daten
1	Kontaktöffnungsdistanz	mm	16±1
2	Kontaktüberwurf	mm	3±0.5
3	Öffnungsgeschwindigkeit	m/s	1.4 - 1.8
4	Schließgeschwindigkeit	m/s	0.4 - 0.8
5	Kontaktschließprellzeit	ms	≤5
6	Phasen-zu-Phasen-Zentrumabstand	mm	560±2
7	Dreiphasenschließasynchronität	ms	≤2
8	Leitwiderstand jeder Phase	μΩ	＜80 (150 mit Isolation)
9	Schließzeit	ms	≤100
10	Öffnungszeit	ms	≤50
11	Gewicht	Kg	270 (360 mit Isolation)

Anwendungsszenarien

Mittelspannungs-Freileitungsnetze: Hauptsächlich in 35kV/40,5kV städtischen und ländlichen Freileitungsverteilungsleitungen eingesetzt.
Umspannwerke: Verwendet in Verteilungsunterwerken für Schutz von Stromkreisen und Lastumschaltung.
Industrie- und Bergbauunternehmen: Schützt Mittelspannungs-Stromsysteme in industriellen und bergbaulichen Einrichtungen.
Integration erneuerbarer Energien: Geeignet für die Verbindung von Wind- und Solarkraftwerken an das Mittelspannungsnetz.
Notstromsysteme: Anwendung in Szenarien zur Sicherstellung der Energieversorgung durch Notstrom- und Notverteilungssysteme.
