| Marke | ROCKWILL |
| Serie | RDS |
Beschreibung：
Die Schalterreihe DS27 verwendet eine dreispaltige oder fünfspaltige horizontale Drehstruktur und kann mit einem Erdungsschalter ausgestattet werden. Der 252kV-Schalter verwendet ein CJ11-Elektroantriebssystem für die mechanische Verkoppelung aller drei Phasen. Die 363kV-, 800kV- und 1100kV-Schalter verwenden ein CJ11-Elektroantriebssystem für die Einzelpolbetätigung und können elektrisch verkoppelt werden, um eine Dreipolbetätigung zu ermöglichen.
Hauptmerkmale：
Einfache Struktur, kompakt, geringer Platzbedarf.
Hohe Stromdurchflussfähigkeit, lange mechanische Lebensdauer.
Das Hauptmesser verwendet eine Kippstruktur und hat eine Selbstreinigungsfähigkeit.
Erdbebenfestigkeit erreicht AG5-Level.
Flexible Anordnung, bequem für Nutzer zur Auswahl.

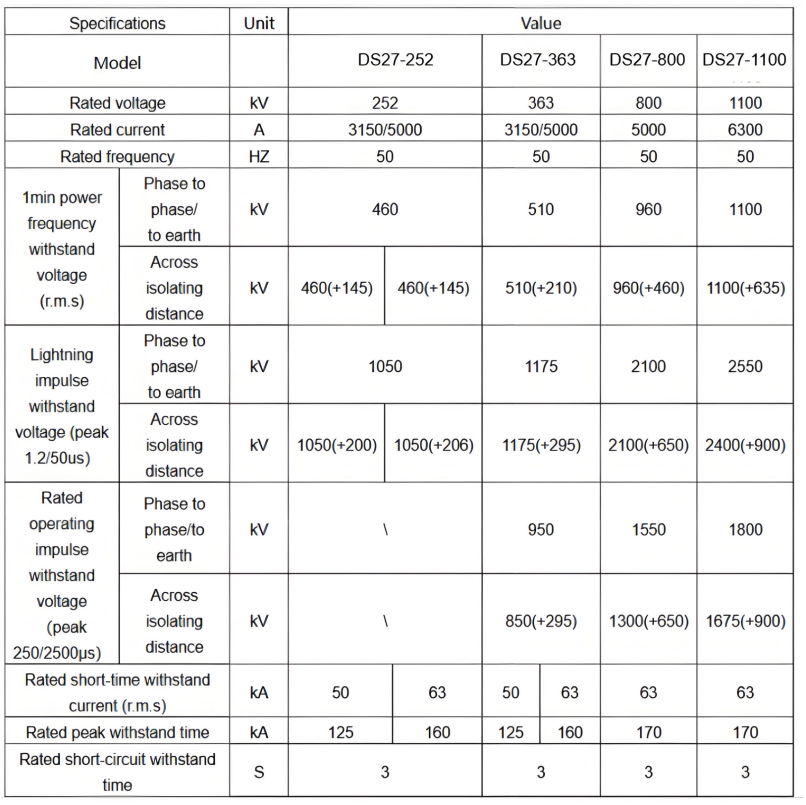

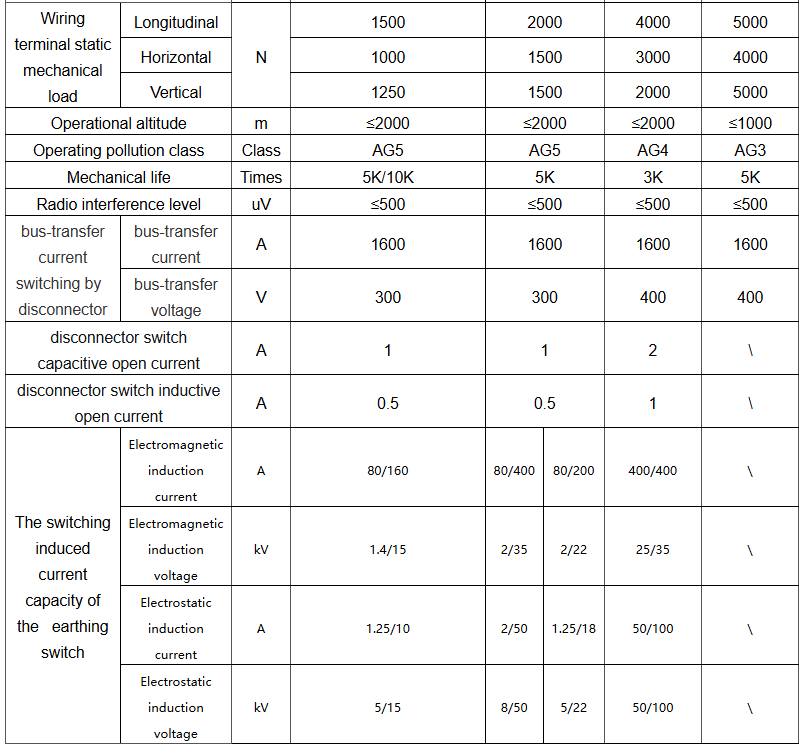

Technische Parameter:
Was ist die Definition eines Abschalters?
Ein Trennschalter ist ein Schaltgerät, das hauptsächlich zum Isolieren der Energieversorgung eingesetzt wird, um eine sichere Wartung zu gewährleisten. Er kann elektrische Geräte sicher von der Energiequelle trennen, wenn kein Strom oder nur ein sehr kleiner Strom (wie kapazitiver Strom) fließt, und stellt sicher, dass während Arbeiten wie Inspektion, Wartung und Prüfung kein unerwarteter Strom durch die Geräte fließt, wodurch die Sicherheit von Personen und Geräten gewährleistet wird.
Jede Phase des Freiluft-Hochspannungstrennschalters der Rockwill RDS-Serie wird durch einen unabhängigen Antrieb betätigt, um eine phasenselektive Freischaltung zu ermöglichen.
Das Betriebspersonal kann Wartungsarbeiten an einer einzelnen Phase durchführen, während die anderen beiden Phasen unter Spannung bleiben können, was eine vollständige Feldstilllegung vermeidet und die Verfügbarkeit von UHV-Übertragungssystemen verbessert.
Der Freiluft-Hochspannungstrennschalter der Rockwill RDS-Serie wurde vollständig typgeprüft und entspricht der IEC 62271-102 für Trennschalter und Erdungsschalter.
Die Typprüfung deckt die Leistungsanforderungen für das Sammelschienenumschalten, das induktive Schalten und das kapazitive Schalten ab.
Der Hochspannungs-Freilufttrennschalter der Rockwill RDS-Serie zeichnet sich durch eine gesteuerte Öffnungsgeschwindigkeit aus, um mechanische Stöße zu verringern und eine zuverlässige Lichtbogenlöschung der Hilfslichtbogenkontakte beim lastfreien Schalten zu gewährleisten.
Seine Schaltstoßfestigkeit entspricht der IEC 60071-1 Bereich II, die für UHV-Systeme gilt, bei denen Schaltüberspannungen die dominierende Isolationsbeanspruchung darstellen. Mehrere Kriechstreckenoptionen sind verfügbar, um Starkverschmutzungsumgebungen in Salznebel-, Küsten- und Wüstengebieten zu bewältigen.
