| Marke | ROCKWILL |
| Serie | RDS |
Beschreibung：
Die DS46-Serie von Trennschaltern verwendet eine Einzelsäulen-Doppelarm-Faltstruktur, die den Klemmbereich des vertikalen Trennschalters erweitert, die Stabilität der Öffnungs- und Schließvorgänge verbessert und die Durchflussfähigkeit erhöht. Der Erdungsschalter zeichnet sich durch eine einfache Struktur, zuverlässiges Funktionieren und einfache Bedienung aus.
Hauptmerkmale：
Schöne Optik, hohe Durchflussfähigkeit, hohes Isolationsniveau, lange mechanische Lebensdauer.
Hohe Korrosionsbeständigkeit, das Leitungssystem besteht aus Aluminiumlegierungsmaterial, die Basis ist geschweißt und heißzinkiert, das Antriebssystem besteht aus Edelstahlmaterial oder Gusseisen, der Antriebsbereich des Leitungssystems ist vollständig abgedichtet, so dass das Produkt insgesamt eine gute Korrosionsbeständigkeit aufweist.
Großer Klemmbereich, geeignet für große Spannweiten von weichen Busleitern sowie für Rohrbusleiter.
Anpassung an große Gebiete mit Wind und Sand.

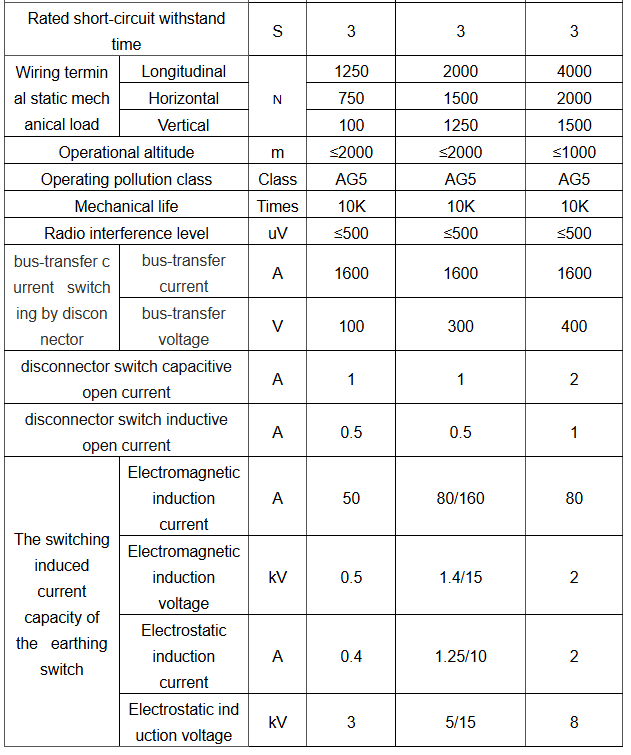

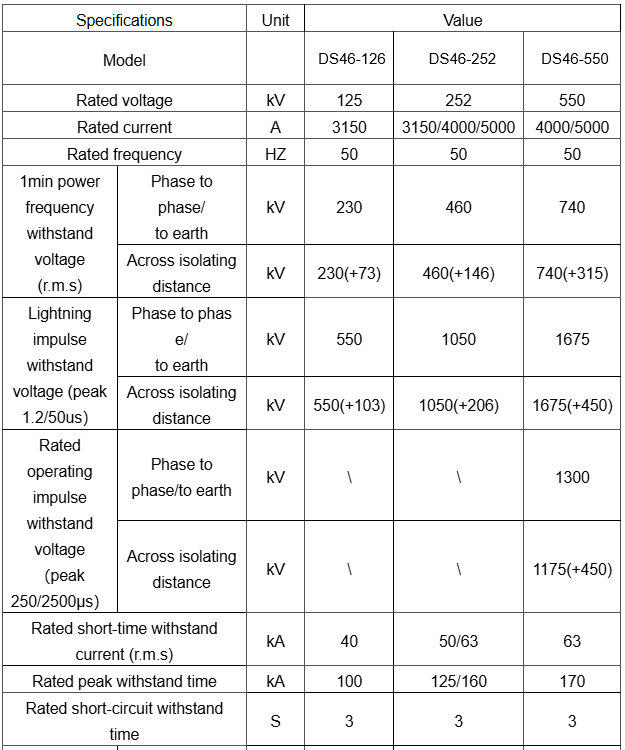

Technische Parameter：
Was ist das grundlegende Prinzip des Trennschalters？
Das Funktionieren eines Trennschalters basiert auf einem einfachen mechanischen Kontaktprinzip. Wenn der Betriebshebel (oder elektrischer Antrieb) den beweglichen Kontakt zum Berühren oder Trennen vom festen Kontakt verschiebt, wird der Stromkreis entsprechend geschlossen oder unterbrochen. Die Kontakte bestehen in der Regel aus Materialien mit guter elektrischer Leitfähigkeit, wie Kupfer oder Kupferlegierungen, um eine ausgezeichnete Leitfähigkeit und einen geringen Kontaktwiderstand sicherzustellen.
Der Freiluft-Hochspannungstrennschalter der RDS-Serie ist in einer schwerlastfähigen horizontalen Mittelbruch-Bauweise mit zwei Isolatorsäulen pro Phase ausgeführt.
Koronaschutzringe sind an Kontakten und Anschlüssen angebracht, um Koronaentladungen und Funkstörungen zu unterdrücken, und der RIV-Wert kann bei Nennspannung mit gleichmäßiger elektrischer Feldverteilung unter 500 µV gehalten werden.
Der Freiluft-Hochspannungstrennschalter der RDS-Serie ist mit dem SRCJ2-Motorantrieb ausgestattet und unterstützt den Einpolbetrieb sowie die Dreipol-Koppelfunktion.
Der Erdungsschalter kann einseitig oder beidseitig angeordnet werden und wird manuell mit Dreipol-Synchronisation betätigt.
Der Hochspannungs-Freilufttrennschalter der RDS-Serie verfügt über eine longitudinale Klemmenbelastbarkeit von 5000 N, um Schwerlast-Sammelschienen und Freileitungszuleitungen aufzunehmen.
Ihre gesteuerte 18-Sekunden-Öffnungsgeschwindigkeit mindert mechanische Stöße und gewährleistet eine zuverlässige Lichtbogenlöschung für die Hilfslichtbogenkontakte. Ihr Isoliervermögen erfüllt die Anforderungen der Isolationskoordination für Bereich II bei 550-kV-Systemen, bei denen Schaltüberspannungen die dominierende Beanspruchung darstellen.
