Ein Dead Tank bedeutet ein höheres Risiko des Ausfalls!

Denken Sie daran! Manchmal bedeutet ein toter Tank ein erhöhtes Risiko von Todesfällen!

1. Häufige Fehlvorstellungen

Viele nehmen fälschlicherweise an, dass "Live Tank" bedeutet, dass die gesamte Ausrüstung unter Spannung und gefährlich ist, während "Dead Tank" bedeutet, dass der Gehäuse sicher zu berühren ist. Das ist falsch. Bei einem Live-Tank-Design (LTCB) ist nur das Unterbrechergehäuse an der Spitze auf Systempotential (unter Spannung). Der untere Träger, der Basistank und der Betriebsmechanismus sind fest geerdet und nahe Nullpotential. Die Hochspannungsteile sind auf Isolatoren angehoben, was zugängliche Teile relativ sicher macht. Bei einem Dead-Tank-Design (DTCB) befindet sich das Unterbrechergehäuse in einem Metalltank, der auf Erdpotential (tot) ist. Allerdings verlaufen die Hochspannungsleiter innerhalb des Tanks, getrennt von der geerdeten Hülle nur durch innere Isolation (SF6 oder Öl). Der Name "tot" erzeugt ein gefährliches falsches Sicherheitsgefühl.

2. Technischer Vergleich

Für die Position des Unterbrechers befindet sich bei Live Tank dieser auf einem Porzellanisolator in hohem Potential, während bei Dead Tank dieser innerhalb eines geerdeten Metalltanks liegt. Optisch ist Live Tank hoch mit schmaler Grundfläche, während Dead Tank eine niedrige Profil, breite Stellung und tiefes Schwerpunkt hat. Erdbebenresistenz ist moderat für Live Tank und ausgezeichnet für Dead Tank. Kontaminationsresistenz hängt von den Isolatoren ab und ist nur mäßig für Live Tank, aber gut für Dead Tank aufgrund des versiegelten Tanks. SF6-Gasvolumen ist gering für Live Tank (ca. 15% von Dead Tank) und hoch für Dead Tank. Integrierte Stromwandler sind bei Live Tank nicht möglich (externer CT erforderlich), aber leicht in Dead Tank integrierbar. Materialkosten sind niedriger für Live Tank und höher für Dead Tank (mehr Stahl). Typische Märkte für Live Tank sind Europa und kompakte Umspannwerke, während Dead Tank in den USA, Japan, Gebieten mit hohem Erdbebengefährdung und UHV-Projekten üblich ist.

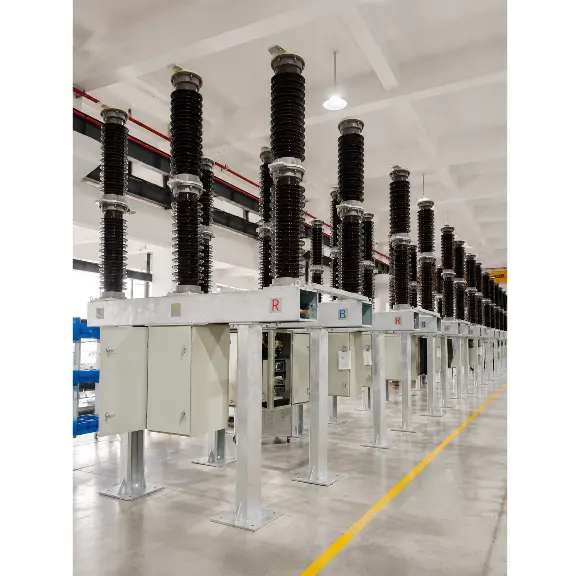

Fotografie von RHB-72.5kV Live Tank SF6-Schaltgerät

3. Kritisches Risiko: Erhöhung des Erdpotentials (GPR) und darüber hinaus

Das höhere Risiko eines tödlichen Kontakts mit Toten Tanks liegt nicht darin, dass der Tank unter Spannung ist, sondern darin, dass er während von Störungen zu einem Hauptankerpunkt für die Erhöhung des Erdpotentials (GPR) wird. Bei einer Störung mit hohem Strom kann der Tank und seine verbundenen Metallstrukturen (CT-Boxen, Mechanismen, Leitern) auf tausende Volt im Vergleich zum umgebenden Boden steigen. Die große geerdete Metallmasse befindet sich auf Bodenniveau, was die steilsten Potenzialgradienten genau dort erzeugt, wo Personal steht und arbeitet. Zusätzliche Gefahren über den Störstrom hinaus sind Systemüberspannungen, Blitzschläge und Verschlechterung der internen Isolation, die auch zu hohen Potentialen führen können, die vom Hauptkreis in den Niedrigpotentialbereich (Tank, Steuerkreise, Erdnetz) geleitet oder ausströmen, gefährliche Berührungsspannungen und übertragene Potentiale erzeugend. Live-Tank-Designs halten energisierte Teile weit über dem Boden, weg vom Personal.

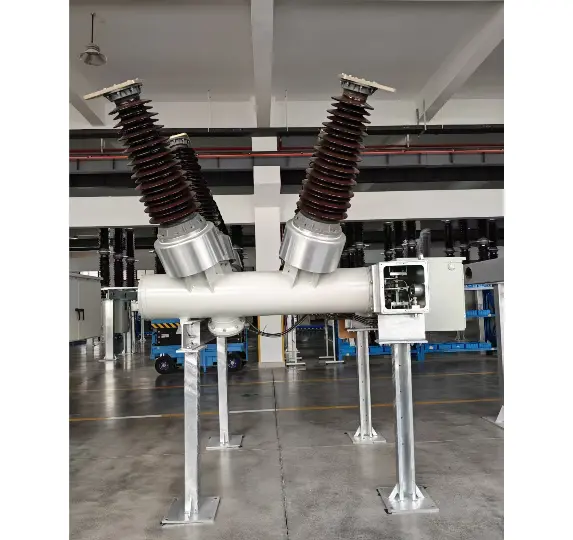

Fotografie von RHD-72.5kV Dead Tank SF6-Schaltgerät

4. Menschliche Faktoren & übertragene Potentiale

Das geerdete Aussehen von Dead Tank-Schaltgeräten gibt ein falsches Sicherheitsgefühl, was zu Verfahrensabkürzungen führt. Die Gefahr erstreckt sich über den Tank hinaus durch übertragene Potentiale, was bedeutet, dass gefährliche Spannungen durch Steuerkabel und Abschirmungen in entfernte Räume wie Relaisgebäude propagiert werden.

5. Drei Faktoren, die die Sterblichkeitslücke erklären

Die Sterblichkeitslücke ergibt sich aus drei Faktoren. Erstens, elektromagnetisch: Der Tank des Toten Tanks befindet sich am Ursprung der höchsten Potentialerhöhung. Zweitens, geometrisch: Alle Bedienoberflächen (Griffe, Bedienfelder) befinden sich in Hüfthöhe, was die Wahrscheinlichkeit des Kontakts maximiert. Drittens, psychologisch: Das geerdete Aussehen umgeht natürliche Vorsicht, wodurch ein Sicherheitsmerkmal zu einer tödlichen Falle wird, wenn das Erdnetz selbst unter Spannung kommt.

6. Endgültige Sicherheitsregeln

Berühren Sie niemals metallische Teile von Live-Tank- oder Dead-Tank-Ausrüstungen während des Betriebs, einschließlich geerdeter Gehäuse, da Sie nicht optisch überprüfen können, ob die Erdung intakt ist. Halten Sie immer die vorgeschriebenen Sicherheitsabstände gemäß den Hochspannungsbestimmungen ein. Befolgen Sie LOTO- (Lockout/Tagout-) und Erdungsverfahren, bevor Sie einen beliebigen Bereich betreten. Für Dead-Tank-Schalter insbesondere: lehnen Sie sich nicht an, setzen Sie sich nicht auf oder nähern Sie sich dem Tank lässig. Ein interner Bogen oder eine Isolierstoffverschlechterung kann das Tankpotential erhöhen oder zu heftiger Ruptur führen. Verlassen Sie sich nicht auf Gerätenamen. "Tot" bedeutet nicht "sicher zu berühren."

Denken Sie daran: Maschinen sind gnadenlos, Leben ist unbezahlbar. Befolgen Sie stets die Hochspannungssicherheitsregeln strikt!
