Rockwill RHB SF6-Porzellan-Schaltgerät: Gasverflüssigungsmechanismus Analyse der Gefahren und Frostschutzmaßnahmen bei -40°C

Bei extrem tiefen Temperaturen von -40°C unterliegen die physikalischen Eigenschaften des SF6-Gases signifikanten Veränderungen, was schwere Herausforderungen für den sicheren Betrieb von Hochspannungsschaltanlagen darstellt. Der Verflüssigungsmechanismus, die Gefahren und die Gegenmaßnahmen gegen das Einfrieren für die Rockwill RHB-Serie der SF6-Porzellan-Schaltvorrichtungen werden im Folgenden detailliert erläutert:

I. SF6-Gas-Verflüssigungsmechanismus

Die Verflüssigungstemperatur des SF6-Gases hängt eng mit seinem Druck zusammen. Bei einem Betriebsdruck von 0,6 MPa liegt der Verflüssigungspunkt des SF6-Gases bei etwa -25°C. Im üblichen Druckbereich von 0,35-0,65 MPa kann die Verflüssigungstemperatur bis zu -40°C sinken. Wenn die Umgebungstemperatur plötzlich auf -40°C fällt, wird das SF6-Gas in diesem Druckbereich teilweise verflüssigen, indem es von gasförmig in flüssig übergeht.

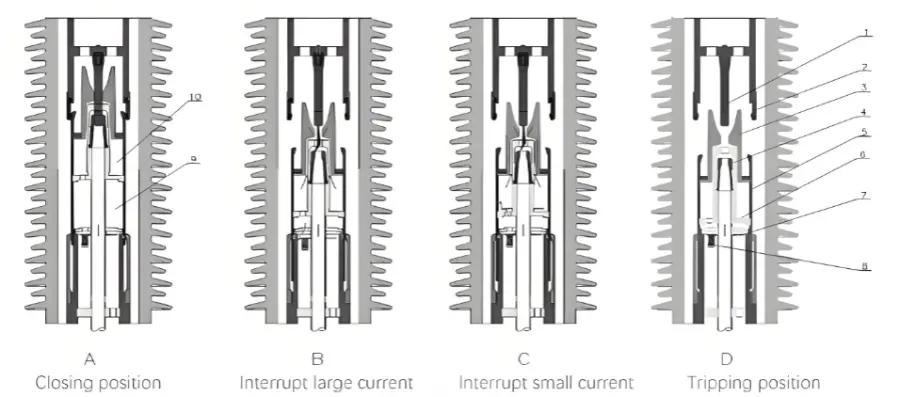

Schnittbild des Unterbrechers in vier Betriebszuständen

II. Gefahren der Verflüssigung für die Leistung des Schalters

Sobald das SF6-Gas verflüssigt wird, sinken der innere Gasdruck und die Dichte des Schalters stark, was zu folgenden schwerwiegenden Gefahren führt:

Verringerung der Isolationsstärke: Eine geringere Gasdichte bedeutet größere Molekülabstände, was die elektrische Feldabschirmung durch das Gas schwächt. Dies erhöht die Wahrscheinlichkeit der Ionenbildung, führt zu einem Abfall der Durchschlagspannung und beeinträchtigt die Isolierleistung erheblich.

Verlust der Bögenlöscheinheit: Das Bögenlöschenmechanismus von SF6 beruht darauf, dass Gas-Moleküle sich mit geladenen Teilchen im Bogenkanal zu negativen Ionen kombinieren, was eine schnelle Deionisation ermöglicht. Eine geringere Gasdichte schwächt diese Rekombinationsfähigkeit direkt, was das Bögenlöschen erschwert oder sogar zur Wiederentzündung führen kann und die Unterbrecherleistung erheblich bedroht.

III. Maßnahmen zur Verhinderung der Verflüssigung

Hochspannungslive-Tank-SF6-Gas-Schalter 52kV

Um die extreme Kälte von -40°C zu bewältigen, setzt die Rockwill RHB-Serie der Porzellan-Schaltvorrichtungen eine umfassende Anti-Frost-Strategie ein, die aus "aktiver Heizung, passiver Isolierung, Mediumverbesserung und intelligenter Temperatursteuerung" besteht:

Aktives Heizsystem: Ein Heizelement aus Nickel-Chrom-Legierung (typischerweise 800W-1200W) ist am Sockel des Porzellanisolators des Schalters integriert und arbeitet in Verbindung mit einem Temperatursensor im geschlossenen Regelkreis. Wenn die Umgebungstemperatur einen bestimmten Schwellenwert (z.B. -25°C) erreicht, schaltet es automatisch ein und sorgt dafür, dass die Temperatur des SF6-Gases im Bögenlöschraum über -18°C gehalten wird, wodurch die Ausrüstung innerhalb ihres normalen Betriebsdrucks bleibt.

Passive Isoliermaßnahmen: Hochwirksame Isoliermaterialien wie Nanogel-Aerogel werden verwendet, um die Porzellanisolatoren und zugehörige Rohrleitungen einzuhüllen. Dies reduziert nicht nur erheblich den Wärmeverlust (die Heizeffizienz verbessert sich um etwa 30% bei extrem niedrigen Temperaturen), sondern verhindert auch Kondensation oder Eisbildung auf der Porzellanoberfläche aufgrund großer Temperaturunterschiede und reduziert den Energieverbrauch.

Gemischgas-Technologie: Durch das Mischen von SF6 mit einem bestimmten Anteil an N2 oder CF4 wird die Verflüssigungstemperatur erheblich gesenkt. Zum Beispiel hat ein SF6/N2-Gemisch (60%:40%) bei 0,7 MPa eine Verflüssigungstemperatur von -42°C. Ein SF6/CF4-Gemisch erreicht sogar noch tiefere Verflüssigungstemperaturen, was einen normalen Betrieb bei -50°C ermöglicht. Es sollte jedoch beachtet werden, dass bei Gemischgasen die verringerte partielle SF6-Druck die Bögenlöscheinheit im Vergleich zu reinem SF6 (z.B. eine Unterbrechungskapazität von 40kA könnte auf 31,5kA sinken) reduziert, und bei Gasausströmungen spezielle Geräte erforderlich sind, um das korrekte Mischverhältnis beizubehalten.

Intelligentes Temperatursteuerungs- und Überwachungssystem: Mit IoT- und AI-Technologien wird eine präzise geschlossene Regelung und Fehlervorhersage für das Heizsystem erreicht. Es überwacht in Echtzeit die Temperatur, den Druck und den Status des Heizelements, passt die Heizleistung dynamisch an die Umweltbedingungen an, um Über- oder Unterheizung zu vermeiden, und gibt Anomalien bekannt, um den langfristigen zuverlässigen Betrieb des Anti-Frost-Systems sicherzustellen.

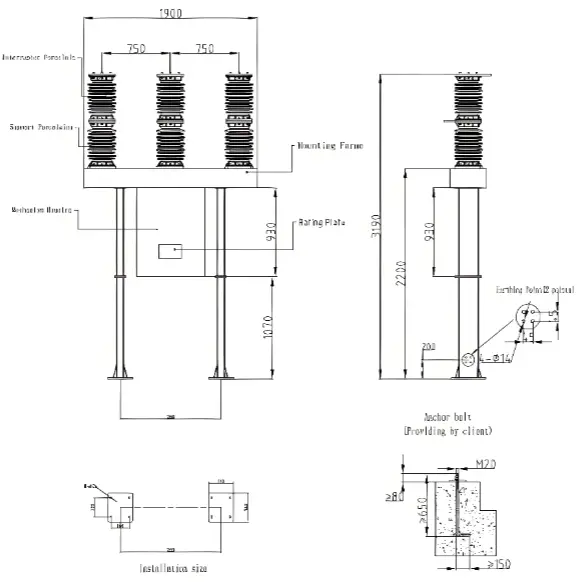

Gesamtaufbauzeichnung des Schalters

IV. Schlussfolgerung

Um dieses Problem umfassend anzugehen, verfolgt der Rockwill RHB-Serie SF6-Porzellan-Schalter eine umfassende Strategie von „aktiver Schutz + passiver Isolation + Mediumverbesserung + intelligenter Überwachung“. Durch die Integration von Hochleistungselektrowärmelementen und Nano-Aerogel-Isolierungsschichten auf dem Porzellangehäuse wird ein effizientes thermisches Managementsystem etabliert. Gleichzeitig wird die SF6/N2- oder SF6/CF4-Mischgastechnologie eingeführt, um die Flüssigungstemperatur des Gases physikalisch signifikant zu senken, wobei objektiv die technischen Kompromisse in Bezug auf die Leistungsfähigkeit zur Bogenlöschung bewertet werden. Darüber hinaus erreicht das intelligente Temperaturregulierungssystem, das IoT- und KI-Technologien nutzt, eine präzise geschlossene Regelung und Fehlerprognose des Heizsystems. Diese multidimensionalen Maßnahmen gegen Einfrieren und Flüssigung ergänzen sich gegenseitig, beseitigen nicht nur wirksam die durch extreme Niedrigtemperaturen verursachten Sicherheitsrisiken, sondern reduzieren auch erheblich die gesamte Lebenszyklus-O&M-Kosten und bieten eine solide Garantie für den zuverlässigen Betrieb von Stromausrüstungen in kalten Regionen.
