Interruttore a gas SF6 di tipo porcellana Rockwill RHB: Meccanismo di liquefazione del gas Analisi dei rischi e Misure antighiaccio a -40°C

A temperature estremeamente bassa di -40°C, le proprietà fisiche del gas SF6 subiscono cambiamenti significativi, ponendo gravi sfide alla sicura operatività dell'apparato elettromeccanico ad alta tensione. Il meccanismo di liquefazione, i pericoli e le misure antighiaccio per l'interruttore a ceramica della serie RHB Rockwill sono descritti come segue:

I. Meccanismo di Liquefazione del Gas SF6

La temperatura di liquefazione del gas SF6 è strettamente legata alla sua pressione. A una pressione di funzionamento di 0,6 MPa, il punto di liquefazione del gas SF6 è approssimativamente di -25°C. All'interno della gamma di pressione convenzionale da 0,35 a 0,65 MPa, la temperatura di liquefazione può scendere fino a -40°C. Quando la temperatura ambiente scende improvvisamente a -40°C, il gas SF6 in questa gamma di pressione si liquefa parzialmente, passando da uno stato gassoso a uno liquido.

Diagramma Sezionale dell'Interruttore in Quattro Condizioni Operative

II. Pericoli della Liquefazione sulle Prestazioni dell'Interruttore

Una volta che il gas SF6 si liquefa, la pressione interna e la densità del gas nell'interruttore diminuiscono drasticamente, causando i seguenti gravi pericoli:

Degradazione della Resistenza all'Isolamento: Una riduzione della densità del gas significa un maggiore spazio tra le molecole, indebolendo l'effetto di schermatura del campo elettrico del gas. Questo rende più probabile l'ionizzazione delle molecole di gas, causando una diminuzione della tensione di rottura e compromettendo gravemente le prestazioni isolanti.

Perdita della Capacità di Spegnimento dell'Arco: Il meccanismo di spegnimento dell'arco del SF6 si basa sulla combinazione delle molecole di gas con le particelle cariche nel canale dell'arco per formare ioni negativi, consentendo una deionizzazione rapida. Una riduzione della densità del gas indebolisce direttamente questa capacità di ricombinazione, rendendo difficile lo spegnimento dell'arco o addirittura causando la riaccesa, minacciando gravemente le prestazioni di interruzione dell'interruttore.

III. Misure Antighiaccio per la Liquefazione

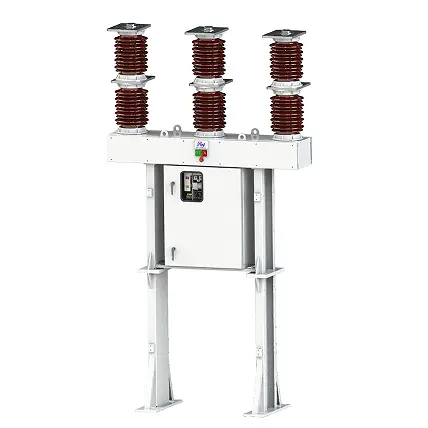

Interruttore a gas SF6 per serbatoio vivente ad alta tensione 52kV

Per affrontare l'ambiente estremamente freddo di -40°C, la serie RHB di interruttori a ceramica Rockwill adotta una strategia antighiaccio complessiva che combina "riscaldamento attivo, isolamento passivo, miglioramento del mezzo e controllo intelligente della temperatura":

Sistema di Riscaldamento Attivo: Una striscia riscaldante in lega nichel-cromo (tipicamente da 800W a 1200W) è integrata alla base dell'isolatore ceramico dell'interruttore, lavorando in connessione con un sensore di temperatura per un controllo a ciclo chiuso. Quando la temperatura ambiente scende al livello prefissato (ad esempio, -25°C), si attiva automaticamente, assicurando che la temperatura del gas SF6 all'interno della camera di spegnimento dell'arco sia mantenuta al di sopra di -18°C, tenendo l'equipaggiamento entro il suo intervallo di pressione normale di funzionamento.

Misure di Isolamento Passivo: Vengono utilizzati materiali isolanti ad alta efficienza, come aerogel a nano-gel, per avvolgere gli isolatori ceramici e i relativi tubi. Questo non solo riduce significativamente la perdita di calore (migliorando l'efficienza del riscaldamento di circa il 30% a temperature estremamente basse), ma anche prevenire la condensazione o la formazione di ghiaccio sulla superficie ceramica a causa di differenze di temperatura eccessive, riducendo il consumo energetico.

Tecnologia del Gas Miscelato: Mescolando il SF6 con una specifica proporzione di N2 o CF4 per formare un gas miscelato, la temperatura di liquefazione viene notevolmente ridotta. Ad esempio, una miscela SF6/N2 (60%:40%) a 0,7 MPa ha una temperatura di liquefazione di -42°C. Una miscela SF6/CF4 raggiunge una temperatura di liquefazione ancora più bassa, permettendo un funzionamento normale a -50°C. Tuttavia, va notato che con il gas miscelato, la ridotta pressione parziale di SF6 riduce la capacità di spegnimento dell'arco rispetto al SF6 puro (ad esempio, una capacità di interruzione di 40 kA potrebbe scendere a 31,5 kA), e in caso di fuoriuscita di gas, il riempimento richiede attrezzature dedicate per mantenere la corretta proporzione di miscelazione.

Sistema di Controllo e Monitoraggio Intelligente della Temperatura: Sfruttando le tecnologie IoT e AI, il sistema realizza un controllo a ciclo chiuso preciso e la previsione dei guasti per il sistema di riscaldamento. Monitora in tempo reale la temperatura, la pressione e lo stato del dispositivo di riscaldamento nella camera del gas, regolando dinamicamente la potenza di riscaldamento in base ai cambiamenti ambientali per evitare sovrariscaldamento o sottoriscaldamento, fornendo allarmi di anomalia per garantire il funzionamento affidabile a lungo termine del sistema antighiaccio.

Disegno Generale di Installazione dell'Interruttore

IV. Conclusione

Per affrontare in modo completo questo problema, la serie RHB di interruttori in porcellana a gas SF6 di Rockwill adotta una strategia complessiva di "protezione attiva + isolamento passivo + miglioramento del mezzo + monitoraggio intelligente". Integrando elementi riscaldanti ad alta potenza e strati isolanti di aerogel nanostrutturato sulla carcassa in porcellana, viene stabilito un sistema di gestione termica efficiente. Simultaneamente, viene introdotta la tecnologia di gas misto SF6/N2 o SF6/CF4 per ridurre sostanzialmente la temperatura di liquefazione del gas alla sorgente fisica, valutando obiettivamente i compromessi tecnici sulle prestazioni di spegnimento dell'arco. Inoltre, il sistema di controllo intelligente della temperatura, che sfrutta le tecnologie IoT e AI, raggiunge un controllo chiuso di precisione e la previsione dei guasti del sistema di riscaldamento. Queste misure multidimensionali anti-congelamento e anti-liquefazione si completano a vicenda, non solo eliminando efficacemente i pericoli di sicurezza causati da temperature estremamente basse, ma anche riducendo significativamente i costi O&M nel ciclo di vita, fornendo una solida garanzia per il funzionamento affidabile delle apparecchiature elettriche nelle regioni fredde.
