| العلامة التجارية | ROCKWILL |
| سلسلة | RDS |
مقدمة المنتج:
DS4A-12/126/145/170D(W) هي أنواع من معدات نقل الكهرباء ذات التيار العالي في الهواء الطلق تعمل بتردد ثلاثي الأطوار 50Hz/60Hz. تستخدم لفصل أو توصيل خطوط التيار العالي بدون حمل، مما يسمح بتغيير وربط خطوط الطاقة وتغيير مسار تدفق الكهرباء. بالإضافة إلى ذلك، يمكن استخدامها لتوفير العزل الكهربائي الآمن لمعدات التيار العالي مثل الحافلة والمفتاح القاطع.
يتضمن هذا المنتج عازلين مع فصل أفقي في الوسط. يمكن فتحه في الوسط ويمكن الوصول إلى المفتاح الأرضي من جانب واحد أو الجانبين. يستخدم المفتاح الفاصل آلية تشغيل يدوية CS14G أو CS11 أو آلية تشغيل كهربائية CJ2 لتحقيق الربط الثلاثي الأقطاب. يستخدم المفتاح الأرضي آلية تشغيل يدوية CS14G لتحقيق الربط الثلاثي الأقطاب.
في أغسطس 2005، مر هذا المنتج بمراجعة تقنية تحسينية من قبل شركة الشبكة الوطنية (الفرع الإقليمي في جيانغسو).
يتكون مفتاح الفصل DS4A من ثلاثة أقطاب فردية وآلية تشغيل. يتألف كل قطب من قاعدة وأعمدة عازلة وأجزاء موصلة. يتم تركيب الأعمدة العازلة القابلة للإزالة على جانبي القاعدة الطويلة، ويتم تثبيت ذراعي التلامس للمفتاح الموصل على رؤوس الأعمدة العازلة. عندما يدور العمود العازل في أحد طرفي المحرك، سيساعد المفصل العابر في دفع العمود العازل الآخر للدوران بالعكس بـ 90 درجة، وسيدور المفتاح الموصل على السطح الأفقي لتحقيق فتح وإغلاق المفتاح الفاصل. سيظهر فصل عازل أفقي عند فتح المفتاح.
الخصائص الرئيسية:

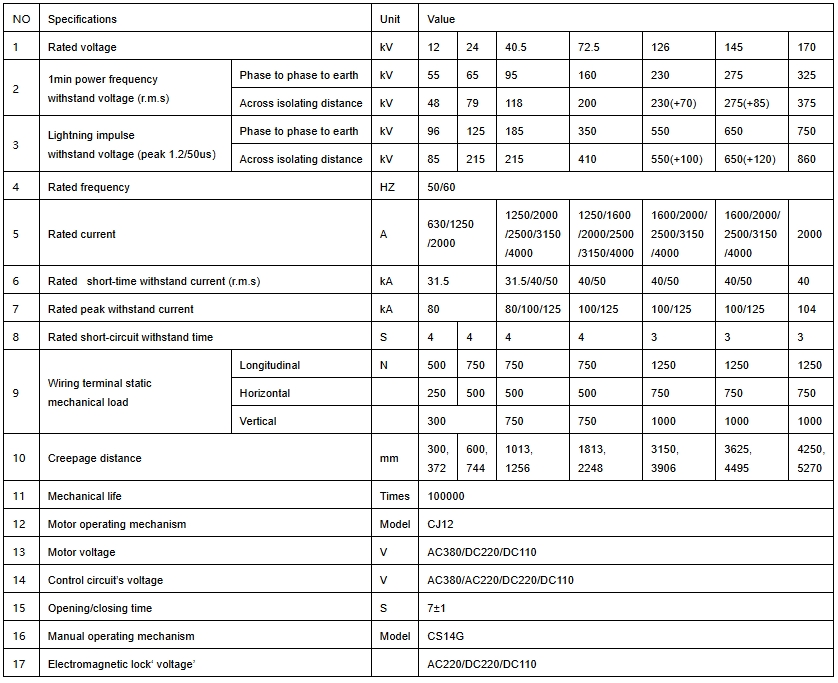

المعلمات الفنية الرئيسية:
ملاحظات الطلب:
يجب تحديد نموذج المنتج والجهد المقنن والجهد الحالي والجهد القصير المقاوم والمسافة الزحف عند طلب البضائع؛
يوفر المفتاح الفاصل عدة خيارات للتوصيل بالأرض (لا يوجد، على اليسار، على اليمين، على اليسار واليمين). ما لم يحدد غير ذلك، سيتم اعتبار البضائع الموردة بأنها توفر خيار التوصيل بالأرض على اليمين؛
ملاحظات:
تتبنى المفاصل الدوارة لقاطع فصل الجهد العالي الخارجي من سلسلة RDS محامل ذاتية التزييت مدى الحياة ومختومة من المصنع. لا يلزم التزييت الدوري طوال العمر الميكانيكي البالغ 10,000 عملية تشغيل، مما يقلل بشكل فعال من عبء أعمال الصيانة في المراحل اللاحقة.
يُجهَّز قاطع الفصل الخارجي للجهد العالي من سلسلة RDS بقفل ميكانيكي إيجابي متكامل بين قاطع الفصل الرئيسي ومفتاح التأريض.
يمنع هذا القفل ميكانيكياً إغلاق مفتاح التأريض عندما تكون الشفرة الموصلة الرئيسية مغلقة، ويحمي المشغلين من التغذية الكهربائية العرضية الناتجة عن التشغيل الخاطئ.
عند طلب قاطع الفصل الخارجي عالي الجهد من سلسلة RDS، يجب على العملاء تحديد طراز المنتج والجهد المقنن والتيار المقنن وتيار التحمل المقنن لفترة قصيرة ونوع آلية التشغيل وجهد التحكم (للنوع المشغل بالمحرك) ومسافة الزحف وتكوين مفتاح التأريض وشكل الترتيب ومواصفات القضيب العلوي وعدد ملامس المفتاح المساعد وطريقة التركيب، بالإضافة إلى الارتفاع ومستوى التلوث إذا كانا مختلفين عن الظروف القياسية.
