محولات الراتنج الإيبوكسي الجافة مقابل المحولات المغمورة في الزيت: لماذا يكون متوسط ارتفاع درجة الحرارة أعلى؟

ينشأ متوسط ارتفاع درجة الحرارة الأعلى في محولات الراتنج الإيبوكسي الجافة من الاختلافات الجوهرية في وسائط التبريد وطرق تبديد الحرارة التي تعتمد عليها مقارنة بالمحولات المغمورة بالزيت. وببساطة، فإن الهواء أقل كفاءة بكثير من زيت المحولات في حمل الحرارة بعيداً.

على وجه التحديد، تساهم العوامل الرئيسية التالية في هذا الاختلاف:

1. التباين الكبير في كفاءة وسيط التبريد

1.1 الاختلاف الجوهري في التوصيل الحراري

هذا هو السبب الأكثر جوهرية. تبلغ الموصلية الحرارية للهواء حوالي خُمس الموصلية الحرارية للزيت المعدني، وتبلغ سعته الحرارية النوعية أقل من نصف سعة الزيت. وهذا يعني أنه في ظل ظروف متطابقة، يتمتع الهواء بقدرة أضعف بكثير على توصيل وامتصاص الحرارة. ونتيجة لذلك، لا يمكن للمحولات الجافة الاعتماد إلا على الحمل الحراري للهواء للتبريد، في حين تستخدم المحولات المغمورة بالزيت دوران الزيت الساخن لنقل الحرارة بكفاءة إلى جدار الخزان عبر الحمل الحراري، حيث يتم تبديدها بعد ذلك إلى الخارج.

1.2 الانعكاس المباشر في حدود ارتفاع درجة الحرارة القياسية

ينعكس هذا الاختلاف في كفاءة التبريد مباشرة في حدود ارتفاع درجة الحرارة المتميزة المحددة في معايير اللجنة الكهروتقنية الدولية لنوعي المحولات. وعلى سبيل المثال، بالنسبة للمحول الجاف المعزول من الفئة F الأكثر استخداماً ، فإن حد متوسط ارتفاع درجة حرارة الملف هو 100 كلفن. في المقابل، يبلغ حد متوسط ارتفاع درجة حرارة الملف للمحول المغمور بالزيت المعزول من الفئة A  65 كلفن.

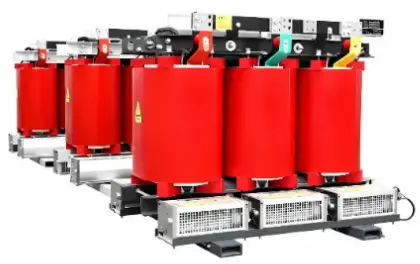

Vziman محولات التوزيع الجافة من سلسلة SCB

من الواضح أن حد ارتفاع درجة الحرارة المسموح به للمحولات الجافة هو في الواقع أقل. وهذا يعكس بدقة قدرتها الأضعف على تبديد الحرارة عند استخدام الهواء كوسيط تبريد—ولضمان بقاء معدل الشيخوخة الحرارية لمادة العزل قابلاً للتحكم فيه على مدى التشغيل طويل الأجل، يجب أن تفرض المعايير ضوابط أكثر صرامة على ارتفاع درجة حرارتها، مما يضمن بذلك حماية العمر الافتراضي للمحول.

2. تأثير "العزل الحراري" لهيكل العزل

خاصية أخرى لمحولات الراتنج الإيبوكسي الجافة المصبوبة هي أن ملفات الجهد العالي والجهد المنخفض مغلفة بالكامل في كتلة صلبة من راتنج الإيبوكسي. وفي حين أن هذا الهيكل يوفر مزايا مثل مقاومة الرطوبة ومقاومة اللهب، إلا أنه يطرح تحدياً جديداً لتبديد الحرارة: يجب أن تمر الحرارة الناتجة عن الملفات أولاً عبر طبقة راتنج الإيبوكسي—والتي لا توصل الحرارة بشكل جيد جداً—قبل أن تتمكن من الوصول إلى السطح وحملها بعيداً بواسطة الهواء. هذه العملية تغلف الملفات فعلياً في "سترة عزل حراري"، مما يؤدي إلى عدة عواقب:

• استجابة حرارية بطيئة: نظراً للتوصيل الحراري المنخفض نسبياً والسعة الحرارية النوعية العالية نسبياً للراتنج، يتغير ارتفاع درجة الحرارة في المحولات الجافة ببطء أكثر مقارنة بالمحولات المغمورة بالزيت عند تقلب الأحمال، وتستغرق وقتاً أطول للوصول إلى التوازن الحراري.

• توزيع غير متساوٍ لدرجة الحرارة: نظراً لأن الحرارة تميل إلى التراكم داخلياً ولا يتم تبديدها بسهولة، فإن توزيع درجة الحرارة داخل المحولات الجافة يكون عادة أكثر عدم انتظاماً مقارنة بالمحولات المغمورة بالزيت، مع درجات حرارة أعلى نسبياً في النقاط الساخنة.

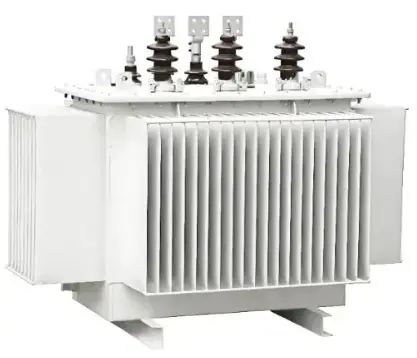

Vziman Series محولات الطاقة المغمورة بالزيت المحكمة الإغلاق من سلسلة Vziman

3. الفلسفات الأساسية المختلفة في صياغة المعايير

تختلف طرق تحديد حدود ارتفاع درجة الحرارة لنوعي المحولات بشكل جوهري ومتعارض. إن الحد الأدنى للمحولات الجافة هو بطبيعته استراتيجية تحفظية تم اعتمادها لحماية العمر الافتراضي لنظام العزل الخاص بها (راتنج الإيبوكسي). من ناحية أخرى، تستفيد المحولات المغمورة بالزيت من الزيت كوسيط تبريد وعزل عالي الكفاءة، لذا تسمح لها المعايير بالعمل عند درجات حرارة أعلى مع الحفاظ على الاستقرار.

4. اعتبارات اختيار المحولات

عند اختيار نوع المحول، يجب مراعاة بيئة التثبيت وظروف التبريد:

• إعطاء الأولوية للمحولات الجافة: للتركيب في الداخل، أو في الأقبية، أو المباني الشاهقة، أو المناطق الأخرى ذات التهوية المحدودة أو الكثافة السكانية العالية حيث تكون متطلبات السلامة من الحرائق صارمة. ونظراً لأنها تعتمد على تبريد الهواء مع قدرة تبديد محدودة (حد متوسط ارتفاع درجة حرارة الملف للعزل من الفئة F هو 100 كلفن)، يجب التحقق من سعة التهوية أثناء الاختيار، ويجب إضافة تبريد الهواء القسري إذا لزم الأمر.

محولات Vziman الجافة (سلسلة SCB) تستخدم صب الراتنج الإيبوكسي في الفراغ، مما يوفر مقاومة اللهب، ومقاومة الرطوبة، وتشغيل بدون صيانة. وهي مجهزة بنظام ذكي للتحكم في درجة الحرارة يراقب درجة الحرارة في الوقت الفعلي ويبدأ/يوقف المراوح تلقائياً ويطلق إنذارات ارتفاع درجة الحرارة. في ظل التبريد بالهواء القسري، يمكنها تحمل حمل مستمر بنسبة 120%–150%، مما يجعلها مثالية للتطبيقات الداخلية عالية الموثوقية.

• إعطاء الأولوية للمحولات المغمورة بالزيت: للتثبيت في المواقع الخارجية المستقلة أو المناطق المفتوحة جيدة التهوية حيث يمكن توفير حوض احتواء الزيت. مع الزيت كوسيط تبريد، توفر كفاءة عالية في تبديد الحرارة (حد متوسط ارتفاع درجة حرارة الملف بعزل من الفئة A يبلغ 65K) وسعة تحميل زائد قوية، مما يجعلها مناسبة للتشغيل المستمر تحت حمل عالٍ.

محولات Vziman المغمورة بالزيت (سلسلة S-M) تتميز بهيكل خزان مموج مغلق بالكامل يمنع تسرب الرطوبة والأكسجين، مما يبطئ شيخوخة العزل ويتيح التشغيل بدون صيانة. يستخدم القلب صفائح فولاذية سيليكونية منخفضة الفقد، مما يحقق فقداً منخفضاً عند عدم التحميل، مما يجعلها مثالية للمحطات الفرعية الخارجية المدمجة والتطبيقات التي تتطلب اقتصاداً تشغيلياً طويل الأمد.

إرشادات موجزة للاختيار: للتثبيتات الخارجية، وظروف الحمل العالي، ومتطلبات التحكم الصارمة في ارتفاع درجة الحرارة—اختر المغمورة بالزيت (سلسلة Vziman S-M). للتثبيتات الداخلية ذات متطلبات السلامة من الحرائق العالية وقيود المساحة—اختر الجافة (سلسلة Vziman SCB)، وتأكد من تنفيذ تدابير تبريد معززة.

5. الملخص

باختصار، لا يعني حد ارتفاع درجة الحرارة الأعلى للمحولات الجافة بالضرورة أنها تولد حرارة أكثر. بل هو النتيجة المشتركة لقيود التبريد الجوهرية (باستخدام الهواء كوسيط) والحواجز الهيكلية أمام تبديد الحرارة (التغليف في راتنج الإيبوكسي). لضمان عمر خدمة مقبول للمحول في هذه البيئة "المعزولة حرارياً"، يجب أن يفرض المعيار حدوداً أكثر صرامة لارتفاع درجة الحرارة ويترك هامش تصميم.
تم التحرير من:Echo
