| Marka | ROCKWILL |
| Seri | RDS |
Ürün tanıtımı:
DS5A Anahtar Kesici, 50Hz/60Hz üç fazlı AC frekansına sahip açık hava yüksek gerilim enerji iletim ekipmanıdır. Yükler altında olmayan durumlarda yüksek gerilim hatlarını kesme veya bağlantıya alma amacıyla kullanılır, böylece güç hatları değiştirilebilir ve elektrik akışının yönlendirilmesi sağlanır. Ayrıca, otobüs ve kesici gibi yüksek gerilimli elektrik ekipmanlarının güvenli elektriksel yalıtımını sağlamak için de kullanılabilir.
Bu ürün, yatay açık bir kesme ile iki posta ile birlikte gelir. Ortada açılabilir ve tek tarafta veya her iki tarafta da yerleştirilebilir topraklama anahtarına erişilebilir. 90° sürücü olan izolasyon anahtarı ve topraklama anahtarı, üç pol bağlantısını gerçekleştirmek için CS11 manuel işletim mekanizmasını kullanır; 180° sürücü olan izolasyon anahtarı, CS11 manuel işletim mekanizması veya CS14g manuel mekanizmayı kullanarak üç pol bağlantısını gerçekleştirir; topraklama anahtarı, üç pol bağlantısını gerçekleştirmek için CS11 manuel aktüatörü kullanır.
DS5A Anahtar Kesici, üç tek pol ve bir aktüatörden oluşur. Her tek pol, bir taban, posta yalıtıcısı ve iletken bölümden yapılmıştır. Tabanda, iki yalıtıcı post arasında 50° açı oluşturacak şekilde V şeklinde yerleştirilmiş iki dönen posta yalıtıcısı bulunmaktadır. Iletken bıçak anahtarın temas parmağı kolları ve temas başı kolları, yalıtım postunun ucuna ayrı ayrı sabitlenmiştir.
Aktüatör, yalıtım postunun bir tarafını dönerek, diğer yanındaki yalıtım postunu açı tekerleği veya bağlantı kol aracılığıyla ters yönde 90° döndürerek, bıçak anahtarın çevresinde dönerek Anahtar Kesicinin açılmasını ve kapanmasını sağlar. Kapanma anında yatay bir yalıtım açığı ortaya çıkar.
Ana özellikler:

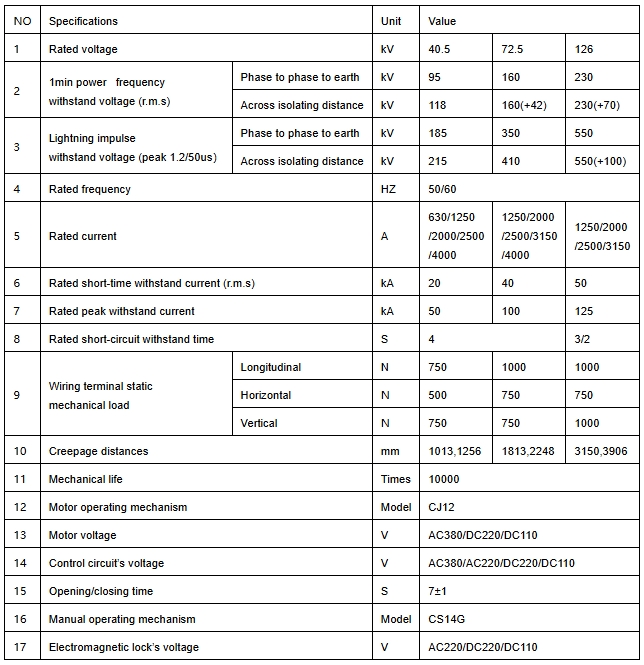

Ana teknik parametreler:
Sipariş bilgisi:
Ürün modeli, akım, nominal kısa süreli dayanıklık akımı ve sürünme mesafesi, sipariş verilirken belirtilmelidir;
Anahtar Kesici, topraklama seçenekleri sunar (yok, sol, sağ, hem sol hem de sağ). Başka bir şey belirtilmediği takdirde, sağ topraklama seçeneğine sahip mal teslim edilecektir;
İşletme mekanizması, gerilim ve yardımcı anahtar için temas noktalarının sayısı;
Yükleme yöntemleri: yatay yükleme, 25" iodinasyonla yükleme, yan yükleme. Başka bir şey belirtilmediği takdirde, yatay yükleme varsayılan olarak alınacaktır;
Aktüatörün elektromanyetik kilit için güç türü ve gerilim derecesi belirtilmelidir.
RDS serisi dış mekan yüksek gerilim ayırıcısı, V düzeninde çift direkli merkezden kırılımlı bir tasarım benimser. 50° açıyla tek bir ortak taban üzerine iki adet döner direk izolatörü monte edilmiştir; tahrik mekanizması bir izolatörü tahrik ederken, açısal dişliler veya bağlantı kolları diğer izolatörü ters yönde döndürerek açma ve kapama işlemleri için yatay görünür bir ayırma boşluğu oluşturur.
RDS serisi dış mekan yüksek gerilim ayırıcısı, kendi yapısındaki özel bakır alaşımlı kontaklarla donatılmıştır. Kontak yaylarını ortadan kaldırarak, sıkı bir bağlantı elde etmek için kontakların kendi doğal elastik kuvvetine dayanır.
Bu durum, yay arızasının neden olduğu yay korozyonu, şöntleme, aşırı ısınma ve artan kontak direnci gibi yaygın riskleri önler.
RDS serisi dış mekan yüksek gerilim ayırıcısının döner tabanı, nem, toz ve zararlı gaz girişini engellemek amacıyla tamamen sızdırmaz bir yapı kullanmaktadır.
Yatağı, sızdırmayan ve sertleşmeyen düşük sıcaklık yağlayıcısı ile doldurulmuştur. Eksenel ve radyal bilyalı yataklar, yerçekimi ve yatay yükleri birlikte taşıyarak, minimum rutin bakım gerektirmesiyle tüm hizmet ömrü boyunca kararlı bir çalışma torku sağlar.
Evet, RDS serisi dış mekan yüksek gerilim ayırıcısı, yüksek sünme mesafesi gereksinimlerine sahip IV. Sınıf ağır kirlilik bölgelerinde konuşlandırılabilir.
Zorlu çevre koşulları altında iletim-dağıtım alt istasyonlarında, endüstriyel güç sistemlerinde, şebeke bağlantı istasyonlarında ve havai hat sonlandırma uygulamalarında yaygın olarak kullanılmaktadır.
