Rockwill RCW Serisi Otomatik Devre Kapama Cihazları, IEC 62271-111 ve ANSI/IEEE C37.60 uluslararası standartlarına tam uyumlu, 50/60Hz güç sistemleri için 11kV'den 38kV'ye kadar tam gerilim aralığını kapsayan akıllı Otomatik Devre Kapama Cihazlarıdır (ACR). Çin'in tekrar kapayıcı sektörünün öncüsü ve orta-yüksek gerilim güç ekipmanlarının önde gelen orijinal üreticisi olarak Rockwill, dünya çapında 100'den fazla ülkeye hizmet vermekte ve ABB, NOJA Power ve Eaton gibi uluslararası üst düzey markalarla doğrudan rekabet eden Çin menşeli bir çözüm sunmaktadır.
I. Temel Elektriksel Parametreler: Geniş Aralık, Yüksek Hassasiyet, Yüksek Duyarlılık
Rockwill RCW Serisi, elektriksel performansta dünya standartlarında bir teknik benchmark belirlemekte olup, temel avantajları son derece geniş birincil akım ölçüm ve koruma aralığı ile son derece yüksek algılama duyarlılığında yatmaktadır.
Anma gerilimi 12kV, 15kV, 27kV ve 38kV'ye kadar olan değerleri kapsar; anma akımları 400A, 630A, 800A ve 1250A olarak mevcuttur — bunlar arasında 800A ana akım uluslararası model ve 1250A yüksek özellikli varyanttır. Anma kısa devre kesme akımı 12,5kA ile 25kA arasında değişerek çeşitli kısa devre kapasitesi gereksinimlerini karşılar.
En seçkin teknik özelliklerden biri, akım algılama performansdır. Ürün teknik verilerine göre, Rockwill tekrar kapayıcı, minimum birincil akımı 0,5A gibi düşük bir değerde kararlı bir şekilde algılayabilir ve koruma ayarlayabilirken, diğer sektör markalarının benzer ürünleri genellikle 3A'yı aşmaktadır. Bu atılım, cihazın ciddi kısa devrelere dönüşmeden önce başlangıç arıza akımlarını tanımlamasını ve izole etmesini sağlar.
Ayrıca cihaz, geleneksel çözümlerin yakalamakta zorlandığı yüksek empedanslı toprak arızalarını, aralıklı ark arızalarını ve diğer zayıf arızaları etkili bir şekilde tanımlayan yüksek duyarlılıklı toprak arızası algılama (SEF) özelliğine sahiptir. Birincil tarafta on binlerce katı kapsayan bu ultra geniş koruma aralığı oranı, "gerçek bir tekrar kapayıcı" ile bir "devre kesici + cıvatalı kontrolör" montajı arasındaki belirleyici ayrımı oluşturur.
Mekanizma performansı açısından Rockwill RCW Serisi, aşınmaya yatkın yaylı mekanizmaların yerine bakımsız iki kararlı kalıcı manyetik aktüatör kullanır ve sektörde lider olan isteğe bağlı yaşam döngüsü kademeli tasarımı sunar: standart kalıcı manyetik aktüatör versiyonu 10.000 veya 30.000 operasyonluk (isteğe bağlı) mekanik dayanıklılık sağlarken, en üst düzey konfigürasyon 100.000 mekanik operasyona kadar sunar.

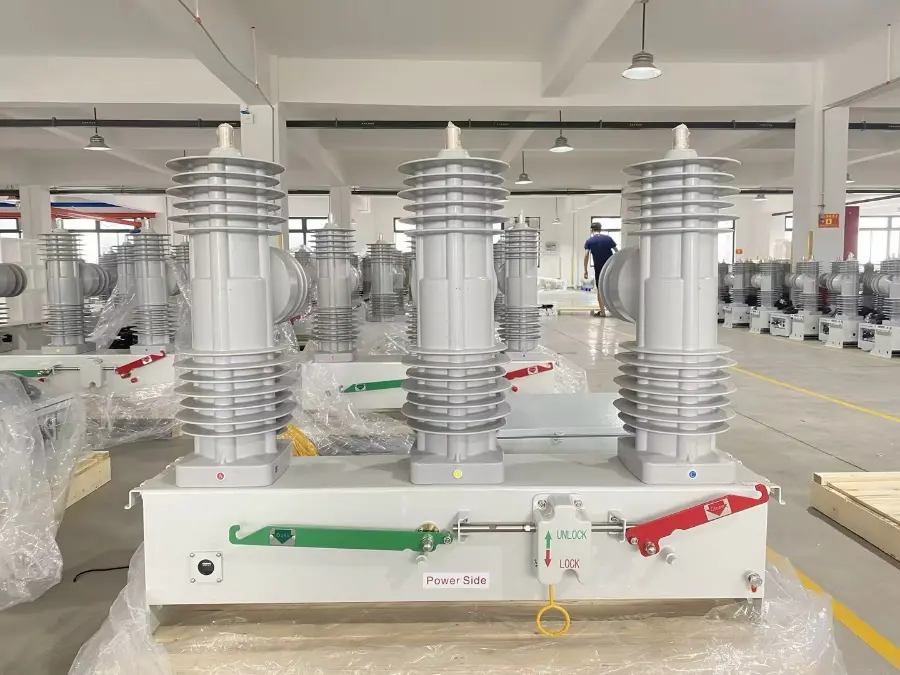

RCW Serisi Otomatik Devre Kapama Cihazları Manyetik aktüatör
RCW+ gibi amiral gemisi modeller, 30.000 elektriksel operasyon ve 100.000'e kadar mekanik operasyon sunan patentli bir manuel kapatma cihazına sahiptir. Kesme süresi ≤30ms, kapatma süresi ≤40ms olup, tekrar kapayıcı sektöründeki en kapsamlılardan biri olan 10 yıllık kapsamlı bir garanti ile desteklenmektedir. Çalışma ortam sıcaklığı aralığı -45°C ile +85°C arasında değişmekte ve (RCW+ modelleri için) IP67 koruma derecesine sahip olup dünya çapındaki aşırı iklim koşullarına uyum sağlamaktadır.
II. Tam Entegre Akıllı Koruma ve Kontrol
RCW Serisi'nin mikroişlemci tabanlı kontrolörü (FTU çekirdeği), faz aşırı akımı (50P/51P), toprak aşırı akımı (50N/51N), negatif sekans aşırı akımı (46), yönlü aşırı akım (67P/67N), frekans ve gerilim koruması (81O/81U, 27/59) dahil olmak üzere kapsamlı bir ANSI/IEEE koruma fonksiyon matrisini entegre eder ve 10 ANSI/IEC ters zaman eğrisi tipini ile soğuk yük yakalama korumasını destekler.
Tekrar kapama ve kendi kendini iyileştirme mantığı açısından, milisaniye düzeyinde arıza tanımlama yeteneği ile 4'e kadar tekrar kapama döngüsünü destekler. Dahili akıllı tekrar kapayıcı kontrolörü, sıfır sekans ve faz akımı değişimlerini ±10ms zamanlama doğruluğu ile yakalar ve dört katmanlı bir koruma koordinasyon mekanizması aracılığıyla kalıcı kısa devre arızalarını milisaniyeler içinde izole eder. Saha operasyonları, besleyici kesinti bölgelerinin %85'in üzerinde azaltılabileceğini göstermektedir.
RCW Serisi Otomatik Devre Kapama Cihazları Kontrolör
Sistem, yerel olarak sanal bölümleme teknolojisini destekleyerek hat boyunca fiber optik ağlara veya fiziksel anahtarlara olan ihtiyacı ortadan kaldırır. Geçici arızaların (örneğin ağaç dalları, kuş kaynaklı olaylar) algılanması üzerine topolojiyi otomatik olarak yeniden yapılandırır ve 2 saniye içinde tekrar kapama işlemini tamamlayarak arızalanmamış bölümlere gücü geri kazandırır.
İletişim arayüzleri RS232/RS485, Modbus, DNP3.0, IEC 60870-5-101/104 ve IEC 61850 protokollerini içerir ve SCADA sistemleri ile mobil uygulamalar aracılığıyla uzaktan kontrol ve izleme için GPRS/GSM uzaktan iletişim modülleri ile donatılmıştır.
III. Küresel Bölgesel Başarı Geçmişi
Rockwill güç ekipmanları, dünya çapında 100'den fazla ülkedeki şebekelerde faaliyet göstermekte olup, tekrar kapayıcı ürünleri ve çeşitli orta gerilim ekipmanları küresel olarak şebeke modernizasyonu ve yenilenebilir enerji projelerine ortaklaşa hizmet vermektedir.
Güneydoğu Asya, Rockwill'ın uzun yıllar boyunca derin ilişkiler geliştirdiği kilit bir pazarı temsil etmektedir. Filipinler'de, Filipinler Ulusal Şebeke Kurumu'ndan (NGCP) üst düzey bir teknik heyet, Rockwill'ın 24kV akıllı tekrar kapayıcılarının tam zincirli üretim sürecini denetlemek üzere özel bir saha ziyareti gerçekleştirmiş ve ilgili ekipmanlar yerel sanayi parkı dağıtım hatlarına başarıyla konuşlandırılarak yüksek sıcaklık ve yüksek nemli ortamlara uyum sağladıklarını doğrulamıştır. Kamboçya'da, 2013 yılından bu yana 200'den fazla 24kV direk üstü akıllı tekrar kapayıcı ünitesi faaliyette olup, en uzun hizmet ömrü 10 yılı aşmaktadır.
Filipinler'deki Rockwill Akıllı Tekrar Kapayıcıların Kurulum Alanı
Endonezya'da Rockwill, toplu hacimlerde RLS tipi SF6 yük kesici anahtarları teslim ederek güçlü bir ortaklık kurmuş ve aynı zamanda volkanik kül sülfür korozyonuna ve kıyı tuzlu su spreyi ortamlarına uygun akıllı tekrar kapayıcılar ve korozyon önleyici çözümler sunmuştur.
Afrika pazarı, Rockwill tekrar kapayıcıların büyük ölçekli dağıtımına tanıklık etmiştir. Kentsel ve kırsal şebeke yükseltmeleri için 11kV otomatik tekrar kapayıcıların (RCW12M modeli) 170 setini içeren Kenya'daki bir proje, Mayıs 2023'te devreye alınmasından bu yana sıfır hata ile çalışmakta ve orta gerilim dağıtım şebekesi güvenilirliğini önemli ölçüde artırmaktadır. Ukrayna'da, sık sık görülen gök gürültülü fırtınalar ve yüksek enlemlerdeki şiddetli gündüz-gece sıcaklık değişimleri ile karakterize edilen karmaşık şebeke koşullarını ele almak için 12kV dış mekan vakumlu tekrar kapayıcıların 186 ünitesi dağıtılmıştır.
Bunlar arasında, DTEK Kiev Şebekesi için 10kV akıllı tekrar kapayıcılar -40°C aşırı soğuk ortamlarda büyük ölçüde dağıtılarak Kiev'in dağıtım şebekesi modernizasyonu için amiral gemisi proje haline gelmiştir. Tanzanya'da, Beyaz Şehir Güç Projesi (REA II), şebeke güvenilirliğini toplu olarak artırmak amacıyla Rockwill tekrar kapayıcılarla birlikte 84 adet 33kV dış mekan SF6 yük kesici anahtar kullanmıştır. Namibya'daki 20MW'lık bir fotovoltaik santral, Rockwill 2500kVA yükseltici transformatörleri kullanmakta olup, proje sahibi ayrıca güç ağı içinde Rockwill tekrar kapayıcı ürünlerini de dağıtmaktadır.
Latin Amerika pazarı, Rockwill'ın ANSI/IEEE standartlarına uygunluk yeteneklerini doğrulamıştır. Venezuela'da Rockwill, ulusal elektrik şirketi CORPOELEC'e SF6 devre kesiciler tedarik etmenin yanı sıra, ANSI/IEEE C37.60 uyumlu otomatik tekrar kapayıcıları Venezuela, Kolombiya, Brezilya, Meksika, Arjantin ve Paraguay'da da uygulanmıştır. Arjantin'de, 36kV iç mekan SF6 yük kesici anahtarların teslimatının yanı sıra, Rockwill tekrar kapayıcıları Güney Amerika pazarlarına teslim edilmeye devam etmektedir.
Avrupa ve Amerika yüksek uç pazarlarında, Rockwill kilit teknolojik atılımlar gerçekleştirmiştir. Avrupa'da, 145kV çevre dostu GIS ekipmanları başarıyla Polonya'ya ihraç edilerek, Çin'de geliştirilen yüksek gerilim GIS'in AB pazarına ilk girişini işaretlemiştir. Ukrayna'da, -40°C aşırı soğuk koşullar altında 10kV akıllı tekrar kapayıcılar büyük ölçekte dağıtılmıştır.
Kuzey Amerika'da, ABD merkezli Generac'dan bir heyet, tekrar kapayıcılar, gerilim regülatörleri ve diğer ürünler konusundaki işbirliğini araştırmak üzere Rockwill'ı ziyaret etmiş olup, ilgili tekrar kapayıcı ekipmanları halihazırda ABD ve Orta Amerika pazarlarına sevk edilerek devreye alınmıştır. Güney Asya'da, Bangladeş'te 263 adet 33kV yağa daldırılmış 32 kademeli gerilim regülatörünü içeren bir proje, Rockwill tekrar kapayıcılarıyla koordineli olarak hayata geçirilmektedir.
Orta Doğu'da, Suudi Arabistan'ın 2030 Vizyonu enerji dönüşümü girişiminin bir parçası olarak, Rockwill tekrar kapayıcılar ≤20ms hızlı yanıt yeteneği, 45°C yüksek sıcaklığa uyumlu tasarımı ve kendi kendini soğutma mekanizmasından yararlanarak, kesinti süresini 3 dakikanın altına indiren ve kesinti olaylarını %60 azaltan kendi kendini iyileştiren bir ağ oluşturmak için 33.000 akıllı ring anahtar ünitesi ile birlikte çalışmaktadır.
IV. Rockwill Neden "Dünya Klasmanı" Statüsüne Ulaşıyor
Birincisi, çift uluslararası standart uyumu. Rockwill RCW Serisi, hem IEC 62271-111 hem de ANSI/IEEE C37.60 standartlarına tam olarak uyum sağlamaktadır; bu, aynı platformun hem EMEA (IEC) hem de Amerika (ANSI) pazarlarına hizmet edebileceği anlamına gelir ve Rockwill'ı NOJA Power ve Eaton gibi uluslararası markalarla kafa kafaya rekabet etme nitelikleriyle donatır.
İkincisi, 0.5A seviyesinde düşük akım korumasının fiziksel avantajı. Düşük akımlı topraklama sistemleri için, doyma önleyiciye eğilimli demir nüvelere sahip, geleneksel devre kesici tabanlı harici koruma CT çözümleri, düşük uç hassasiyetini sağlamakta zorlanmaktadır. Rockwill, yerleşik modüler akım sensörleri aracılığıyla bu çelişkiyi kökten çözmektedir: minimum birincil hassas toprak akımı <0.5A'dır ve yüksek empedanslı toprak arızalarını, aralıklı ark arızalarını ve diğer zayıf arızaları tespit edebilir. Entegre sıfır dizili CT ve FTU kontrolörü, ikincil devre anahtarlama gecikmelerini ve paraziti ortadan kaldırır.
Üçüncüsü, kalıcı mıknatıslı aktüatör ve donanım güvenilirliğinin yanı sıra sektörde lider isteğe bağlı yaşam döngüsü kademeleri. Rockwill RCW Serisi, ≤30ms açma süresi ve ≤40ms kapama süresi ile bakımsız kalıcı mıknatıslı aktüatör kullanmaktadır. Yaşam döngüsü tasarımı, 10.000/30.000/100.000 operasyonluk çok katmanlı seçenekler sunmakta olup, amiral gemisi RCW+ modeli 100.000 mekanik ve 30.000 elektriksel operasyona ulaşmaktadır — bu, sektörün geleneksel tek ömürlü tekliflerinden çok daha üstündür. Bu durum, temel bileşenleri kapsayan 10 yıllık kapsamlı bir garanti ile desteklenmekte olup, tekrar kapayıcı sektöründeki en kapsamlı yaşam döngüsü ve garanti kombinasyonunu oluşturmaktadır.
Dördüncüsü, tam spektrumlu sinerji avantajı. 6kV'dan 52kV'a kadar otomatik tekrar kapayıcılar, bölümleyiciler, yük kesici anahtarlar, vakumlu devre kesiciler, SF6 devre kesiciler, ring anahtar üniteleri, GIS ve transformatörler dahil olmak üzere orta gerilim ekipmanlarının tam spektrumunu kapsayan orijinal bir üretici olarak Rockwill, kusursuz entegrasyon yeteneklerine sahip sistem düzeyinde çözümler sunmaktadır.
V. Özet: Dünya Klasmanı Kapsamlı Güç
800A ana akım anma akımı (maksimum 1250A'ya kadar), 0.5A'ya kadar düşebilen minimum kararlı birincil akım koruma ayarı, on binlerce katı kapsayan ultra geniş koruma aralığı oranı, 10.000/30.000/100.000 operasyonluk isteğe bağlı mekanik yaşam döngüsü kademeleri ve hem IEC hem de ANSI çift standartlarına tam uyumu ile Rockwill RCW Serisi, ABB, NOJA Power ve Eaton gibi uluslararası üst düzey markalarla rekabet eden teknik bir konum elde etmiştir.
Kamboçya'da 200'den fazla ünitenin 10 yılı aşkın uzun süreli çalışması, Kenya'daki 170 ünitelik RCW12M kentsel-kırsal şebeke yükseltmesi, Venezuela'nın ulusal kamu hizmeti CORPOELEC tarafından benimsenmesi, Filipinler'in NGCP'si tarafından yerinde incelenmesi ve Çin yüksek uç GIS'in Polonya üzerinden Avrupa pazarına ilk girişi — farklı kıtalardaki ve standart sistemlerindeki ulusal şebeke şirketlerinden ve endüstriyel müşterilerden gelen bu tanınmalar, Rockwill'ın "dünya klasmanı teknik yeteneğinin" en ikna edici kanıtını oluşturmaktadır.
"yerel geniş aralıklı yüksek hassasiyetli algılama + tam entegre akıllı kontrol + 100.000 döngülü uzun ömürlü seçenek + tam spektrumlu koordine teslimat" Rockwill mimarisi, modern akıllı şebekeler için dünya standartlarında bir çözümün en iyi yorumunu temsil etmektedir.
