Senkron reaktans (Xₛ), armatür devresindeki gerilim etkilerini temsil etmek için kullanılan hayali bir reaktanstır. Bu, hem gerçek armatür sızıntı reaktansından hem de armatür reaksiyonundan kaynaklanan hava boşluğu akım değişikliklerinden ortaya çıkar. Benzer şekilde, senkron impedans (Zₛ), armatür direnci, sızıntı reaktansı ve armatür reaksiyonundan kaynaklanan hava boşluğu akım değişikliklerinden kaynaklanan gerilim etkilerini hesaba karan hayali bir impedanstır.
Gerçek üretilen gerilim iki bileşenden oluşur: armatür reaksiyonu olmaksızın saha uyarlaması tarafından tek başına üretilen uyarlamalı gerilim (Eₑₓₑc) ve armatür reaksiyonunun etkisini yansıtan armatür reaksiyon gerilimi (Eₐₚ). Bu gerilimler, armatür reaksiyonunun üretilen gerilim üzerindeki etkisini nicelendirmek için birleştirilir ve şu şekilde ifade edilir:Ea = Eexc + EAR.
Armatür akımı nedeniyle akım değişikliklerinden kaynaklanan devrede induksiyonlu reaktans etkisi olan gerilimdir. Bu nedenle, armatür reaksiyon gerilimi (Eₐₚ), aşağıdaki denklemle ifade edilen induksiyonlu reaktans gerilimine eşdeğerdir:
Indüktif reaktans (Xₐₚ), armatür devresinde gerilim üreten hayali bir reaktanstır. Sonuç olarak, armatür reaksiyon gerilimi, iç üretilen gerilim ile seri bağlı bir bobin olarak modelleştirilebilir.
Ayrıca, stator sarımı kendiliğinden indüktans ve direnç gösterir. Şöyle olsun:
La = stator sarımının kendiliğinden indüktansı
Xa = stator sarımının kendiliğinden indüktif reaktansı
Ra = armatür stator direnci
Terminal gerilimi V aşağıdaki denklemle ifade edilir:
Burada:
Ra Ia = armatür direnç gerilim düşümü
Xa Ia = armatür sızıntı reaktans gerilim düşümü
XAR Ia = armatür reaksiyon gerilimi

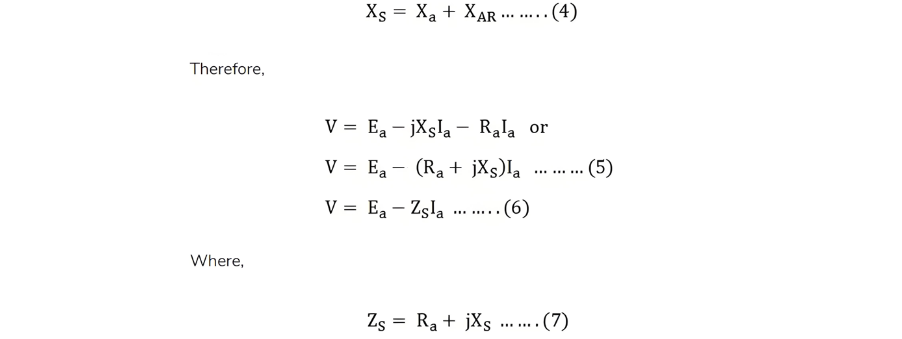

Aramatür reaksiyonu ve sızıntı akım etkileri, makinede induktif reaktanslar olarak ortaya çıkar. Bunlar, makinenin senkron reaktansı olarak bilinen tek bir eşdeğer reaktans oluşturmak üzere bir araya gelir XS.
Denklem (7)'deki impedans ZS, senkron impedanstır. Burada XS senkron reaktansı ifade eder.
