Online IEC61850 protokolüne göre GIS PD izleme sistemi

GIS'de Kısmi Dalga (KD) Tespiti

Ultra Yüksek Frekans (UYF) ve ultrasonik yöntemler, gaz yalıtımlı anahtar ekipmanında (GIS) kısmi dalga (KD) tespitinde etkilidir ve her biri belirli avantajları vardır:

• UYF Yöntemi: GIS içindeki KD aktivitesi tarafından üretilen yüksek frekanslı elektromanyetik dalgalar aracılığıyla KD darbelerini tespit eder.

• Ultrasonik Yöntem: KD'nin neden olduğu baloncuk şokları tarafından üretilen ultrasonik dalgaları belirler.

Önemli İzleme Verileri

Bir GIS KD izleme sistemi tarafından izlenen ana veriler şunlardır:

• UYF KD sinyalleri

• Ultrasonik KD sinyalleri

• Dönüşümcü voltaj sinyalleri

Çevrimiçi izleme sistemi bu sinyalleri toplar ve GIS'in işlem durumuna dayalı olarak uyarı bilgisi oluşturur.

Sistem Bileşenleri

Bir GIS KD izleme sistemi üç temel bileşenden oluşur:

• Sensörler: KD ile ilgili sinyalleri yakalar.

• UYF KD sensörleri elektromanyetik sinyalleri algılar.

• Ultrasonik sensörler akustik sinyalleri ölçer.

• Veri Ön İşleme Sistemi: Sinyalleri analiz için hazırlar ve koşullandırır.

• KD İzleme AED (Akıllı Elektronik Cihaz): Veriyi bölme düzeyinde işler, saklar ve görüntüler.

Sinyal Akışı ve İletişim

• İşlem Düzeyi: UYF ve ultrasonik sensörler elektrik ve akustik sinyalleri alır, bu sinyaller koşullandırılır ve KD izleme AED'ye iletilir.

• Bölme Düzeyi: AED veriyi saklar, görüntüler ve işler. Belirli iletişim hizmeti eşlemesi (IEC 61850'ye göre) işlem ve bölme düzeyleri arasında örneklendirilmiş değerlerin ağ iletim standartlarını tanımlar.

• İstasyon Düzeyi: Veri, merkezi izleme için önceden tanımlanmış iletişim hizmetleri aracılığıyla bölme düzeyinden istasyon düzeyine raporlanır.

Sistem Yapısı

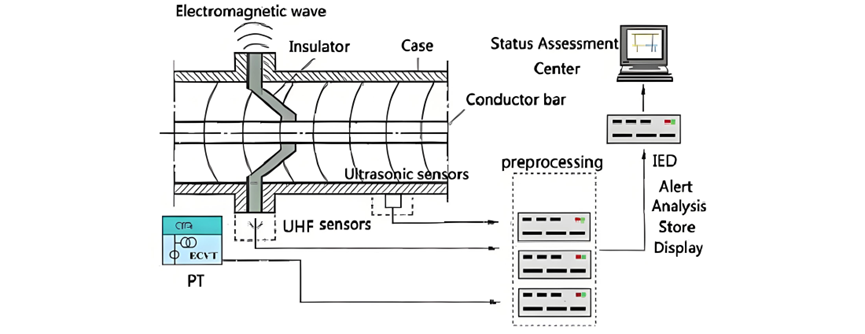

Şekil, IEC 61850 standartlarına uygun bir GIS KD izleme sisteminin mimarisini göstermektedir.
