| Бренд | ROCKWILL |
| Серия | RDS |
Описание:
Серия DS5 разъединителей использует двухстоечную горизонтальную V-образную вращающуюся конструкцию, состоящую из трех однофазных и приводного механизма. Каждый одиночный электрод состоит из основания, стержневого изолятора и проводящей части. Вращающийся стержневой изолятор установлен на обеих концах основания, а контактные рычаги и контактная часть основного электрического узла закреплены на вершине стержневого изолятора.
Приводной механизм вращает один конец стержневого изолятора, а другой конец стержневого изолятора вращается в обратном направлении на 90° через поперечный соединительный стержень, что позволяет проводящему ножу поворачиваться в горизонтальной плоскости, обеспечивая открытие и закрытие разъединителя. В отключенном состоянии образуется горизонтальный изоляционный разрыв.
Основные характеристики:
Проводящий рычаг изготовлен из прямоугольной алюминиевой трубы или алюминиевой пластины, имеет высокую прочность, легкий вес, большую площадь теплоотдачи и хорошую коррозионную стойкость;
Контактная часть проводящего рычага имеет внешнюю конструкцию с пружинной пластиной. Пружина изготовлена из сплава с хорошими эластичными свойствами, что обеспечивает стабильное давление контакта на длительное время и преодолевает недостатки внутренней конструкции с пружиной.

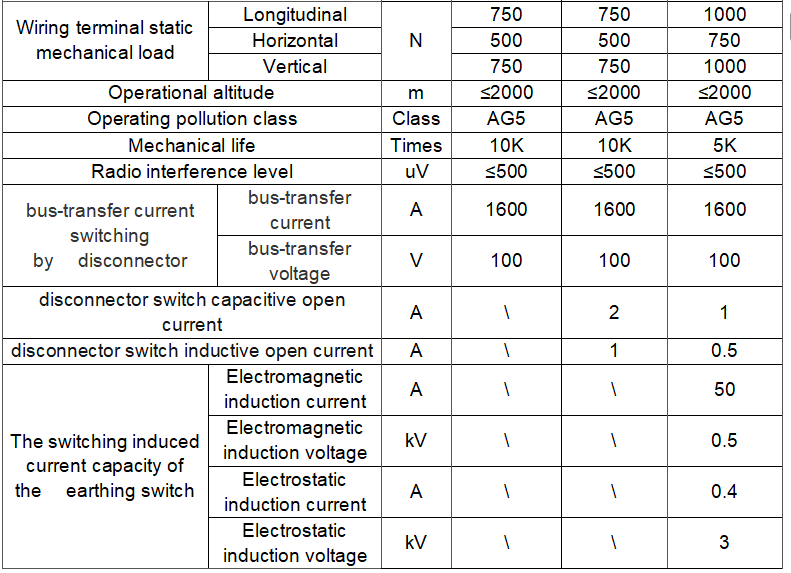

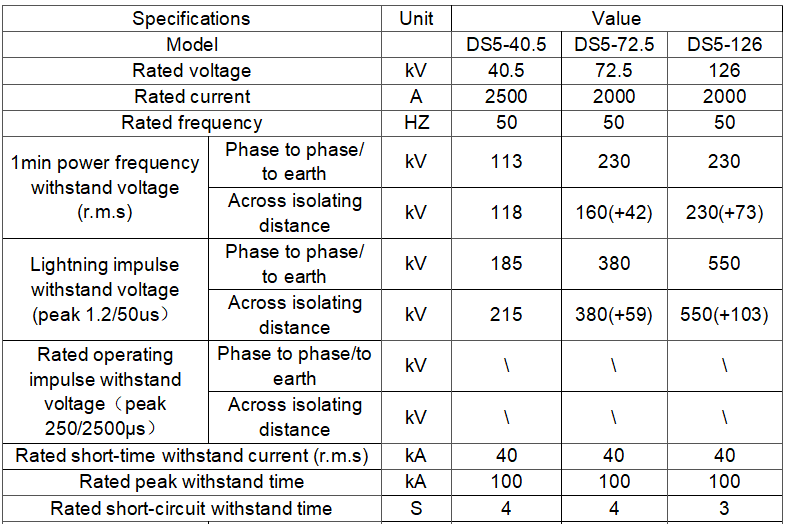

Технические параметры:
Каковы основные функции разъединителя?
Это основная функция разъединителя. При выполнении технического обслуживания или проверки электрического оборудования разъединитель открывается, создавая четкую точку разрыва между оборудованием и источником питания. Изоляционное расстояние в этой точке разрыва должно соответствовать соответствующим стандартам, чтобы обеспечить, что напряжение с стороны источника не передается на сторону оборудования, тем самым обеспечивая безопасность операторов и оборудования. Например, при проверке трансформатора в подстанции сначала открывается разъединитель, подключенный к трансформатору, чтобы изолировать трансформатор от сети, после чего можно приступать к последующим работам по техническому обслуживанию.
При переключениях в подстанциях и других электрических системах разъединители используются в сочетании с выключателями и другими коммутационными устройствами. Хотя разъединители не могут прерывать нормальные нагрузочные токи или токи короткого замыкания, они могут использоваться для изменения конфигурации соединений цепи после того, как выключатель уже прервал цепь. Например, их можно использовать для переключения линии с одной шины на другую. Однако эти операции должны выполняться строго в соответствии с эксплуатационными процедурами, так как неправильные последовательности операций могут привести к серьезным электрическим авариям.
Разъединители можно использовать для открытия и закрытия малых токовых цепей, таких как холостые токи напряжения трансформаторов и ограничителей перенапряжения, а также емкостные токи. Однако они не могут использоваться для открытия и закрытия нормальных нагрузочных токов или токов короткого замыкания, поскольку у них нет устройств гашения дуги (или их способности к гашению дуги очень слабы). Попытка открыть или закрыть большие токи может привести к интенсивным дугам, повреждению разъединителя и потенциально к электрическим пожарам или другим авариям.
